Szczegóły Produktu:
|
| Rodzaj: | Transceiver 10 Gb/s CSFP+ | Szybkość transmisji danych (Gb/s): | 10,3 Gb/s/10,3 Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | WPBiO+ | Długość fali (K1): | TX1310nm/RX1270nm |
| Długość fali (Ch2): | Tx1270nm/Rx1330nm | Składnik: | DFB+PIN |
| Przenoszenie: | 20km | DOM/DDM: | Utrzymany |
| słowa kluczowe: | 2 światłowodowe nadajniki-odbiorniki BIDI 20 km | ||
| Podkreślić: | Kompaktowy SFP 10G,Kompaktowy SFP DOM,Podwójny nadajnik-odbiornik BIDI |
||
10,3Gbps 2 światłowodowy kompaktowy transceiver SFP+ Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
Opis

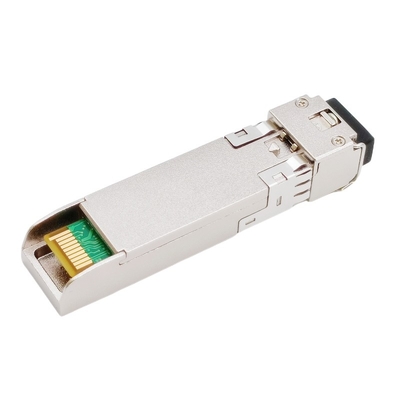

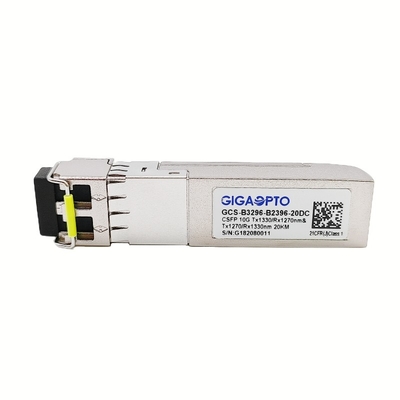

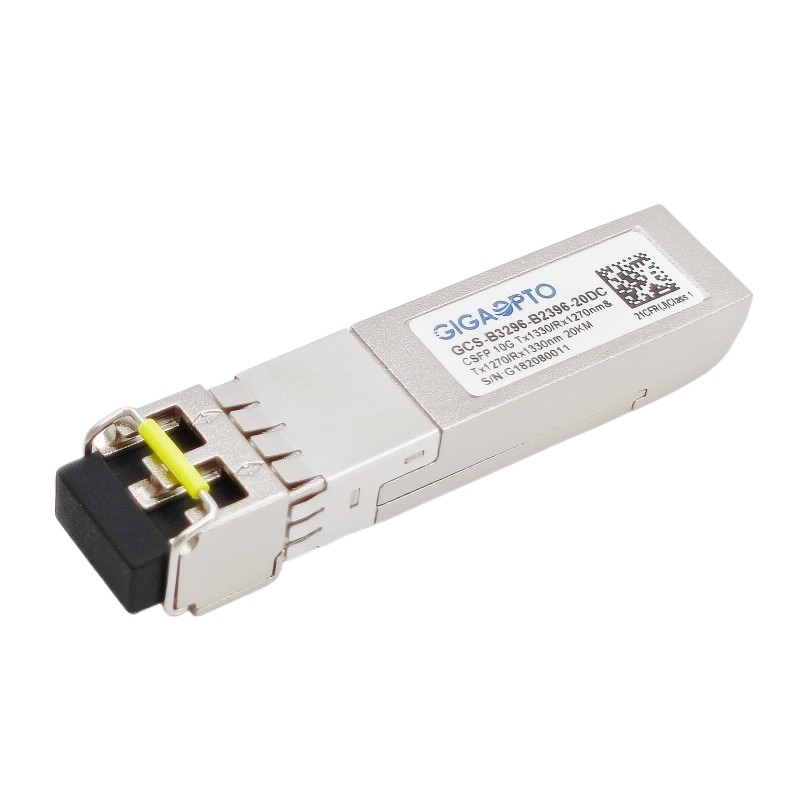

Urządzenie nadawczo-odbiorcze GCS-B3296-B2396-20DC to niewielki, wtykowy moduł do dwukierunkowej komunikacji szeregowej danych optycznych, takich jak IEEE 802.3ae 10GBASE-BX, przy użyciu nadajnika 1270/1330 nm i odbiornika 1330/1270 nm.
Ten transceiver CSFP+ jest w pełni zgodny z kompaktową opcją 2 MSA Small Form-Factor Pluggable (CSFP) dla 10GBASE-LR i Fibre Channel, umożliwiając dwa niezależne dwukierunkowe kanały na port.
Jest wyposażony w 20-stykowe złącze SFP, aby umożliwić podłączanie podczas pracy. Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C, jak określono w MSA SFF-8472.
Specyfikacje
| ProduktNazwa | Transceiver 10G CSFP+ | Nr części | GCS-B3296-B2396-20DC |
| Współczynnik kształtu | WPBiO+ | Rodzaj | 2 włókna dwukierunkowe |
| FragmentSzybkość (CH1/CH2)) | 10,3 Gb/s/10,3 Gb/s | Liczba pasów | 2x (Tx/Rx) |
| Przenoszenie | 20km | Interfejs | LC Duplex UPC |
| ŚrodekDługość fali (CH1) | TX1330nm/RX1270nm | ŚrodekDługość fali (CH2) | TX1270nm/RX1330 |
| Napięcie | +3,3 V (typowo) | MocRozpusta | ≤ 2,0 W |
| NadajnikTyp (CH1/CH2) | DFB | OdbiorcaTyp (CH1/CH2) | PIN+TIA |
| TXMocna kanał | -2~ +3dBm | RXWrażliwośćna kanał | < -13dBm |
| Wskaźnik wymierania | > 3,5 dB | Nasycenie RX | > 0,5 dBm |
| OptycznyBudżet (dB) | 11dB | Diagnostyka cyfrowa | Pomoc |
| ŚrodowiskoTemperatura | Praca: 0 do 70°C | Gwarancja | 36 miesięcy |
| Przechowywanie: -40°C do 85°C | JednostkaWaga | 30 gram | |
| Zgodność | Łącza Ethernet 10G, zgodne z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka |
| 9 µm średnica rdzenia SMF | L | 20 | km | ||
| Szybkość przesyłania danych | 1,25 | 10.3 | Gb/s | ||
| Nadajnik | |||||
| Środkowa długość fali | λC | 1260 | 1270 | 1280 | Nm |
| Szerokość widmowa (-20dB) | λ | 1 | Nm | ||
| Średnia moc wyjściowa*(uwaga3) | Dąsać się | -2 | 3 | dBm | |
| Współczynnik ekstynkcji @ 1250 Mb/s | ER | 3,5 | dB | ||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||
| Nadajnik i kara za rozproszenie | TDP | 2 | dB | ||
| Średnia moc wyłączonego nadajnika | -30 | dBm | |||
| Odbiorca | |||||
| Środkowa długość fali | λC | 1320 | 1330 | 1340 | Nm |
| Czułość odbiornika*(uwaga 4) | Pmin | -13 | dBm | ||
| Przeciążenie odbiornika | Pmax | 0,5 | dBm | ||
| Utrata zwrotu | 12 | dB | |||
| LOS Cofnięcie potwierdzenia | ZAGUBIONY | -14 | dBm | ||
| LOS Assert | LOSA | -30 | dBm | ||
Uwaga 3: Wyjście jest połączone ze światłowodem jednomodowym 9/125 μm.
Uwaga 4: Mierzone z najgorszym ER, BER mniejszym niż 1E-12 i PRBS 231-1 przy 10.3125Gbps.
Wymiary mechaniczne
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
