Szczegóły Produktu:
|
| Rodzaj: | 2-włóknowy 1G CSFP | Szybkość transmisji danych (Gb/s): | 1,244 Gb/s/1,244 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1310nm | Długość fali RX: | 2x1550nm |
| Składnik: | DFB+PIN | Dystans: | 40km |
| Temperatura: | Reklama w telewizji | słowa kluczowe: | Nadajnik-odbiornik światłowodowy 1.244G CSFP |
| Podkreślić: | 1000BASE CSFP,TX1550 CSFP,podwójny nadajnik-odbiornik BIDI |
||

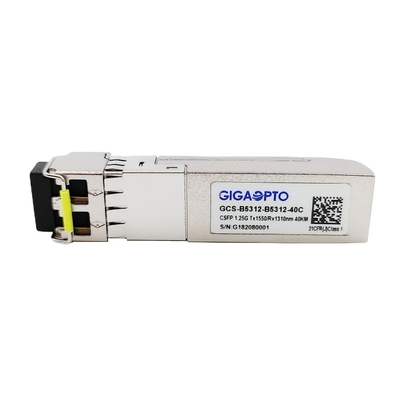

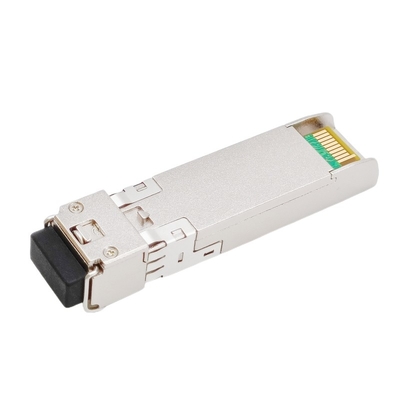

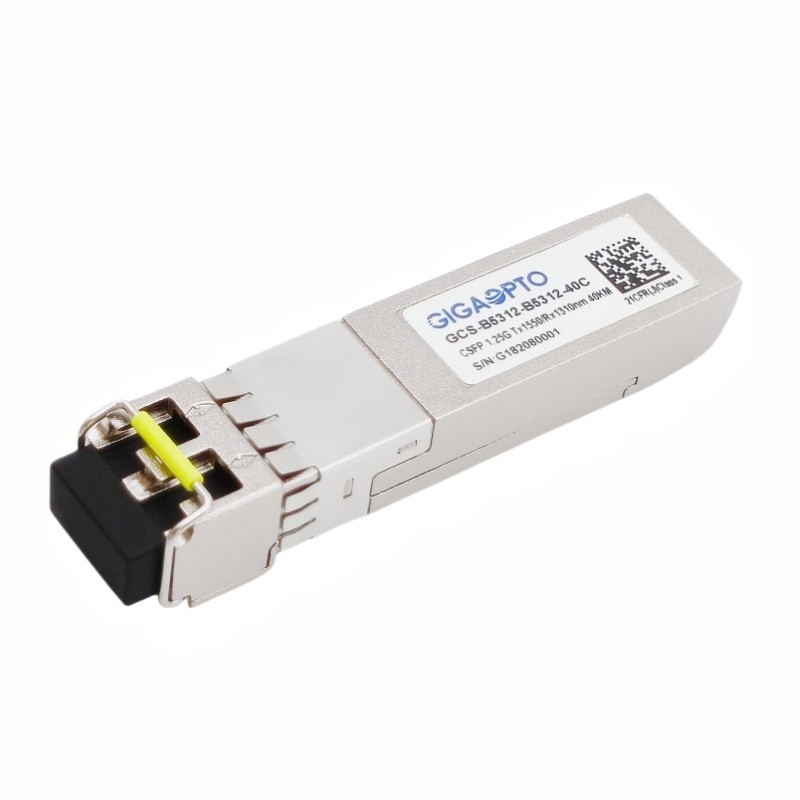

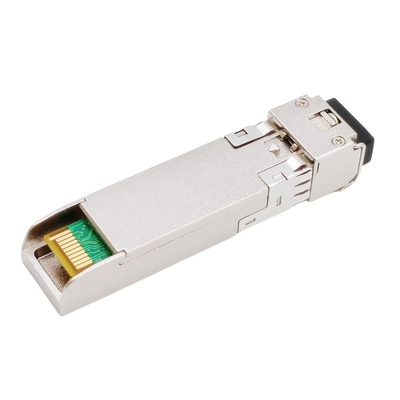

1000BASE CSFP Dual BIDI 40km TX1550 RX1310 SM Transceiver LC DOM
Opis
Ten transceiver GCS-B5312-B5312-40C CSFP to produkt o wysokiej wydajności i wysokiej stabilności działający w standardowej temperaturze, zapewnia przepustowość 2-kanałową 1000Base-BX do 40 km przez światłowód jednomodowy (SMF) przy nominalnej długości fali 1550nmTx/1310nmRx przez złącze LC.
Dla każdego kanału transceiver składa się z trzech sekcji: nadajnika laserowego DFB 1550 nm, fotodiody PIN 1310 nm zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Transceivery są kompatybilne z Compact SFP Multi-Source Agreement (MSA) i SFF-8472. Więcej informacji można znaleźć w SFP MSA
Specyfikacje
| Seria produktów | Podwójny transceiver 1000Base CSFP | Nr części | GCS-B5312-B5312-40C |
| Pakiet | Kompaktowy SFP | Rodzaj | 2 włókna BIDI |
| Dane-Szybkość (Gb/s) | 1,244G/1,244G | Liczba pasów | 2x (Tx/Rx) |
| Zasięg | 40km | Złącze | Dupleks LC/UPC |
| Długość fali TX | 2x 1550nm | Długość fali RX | 2x 1310nm |
| Napięcie | +3,3 V (typowo) | Pobór energii | ≤ 1,3W |
| TX Rodzaj | DFB | Typ RX | SZPILKA |
| Wyjście TXMoc | -5 ~ 0dBm | Czułość RX | < -25dBm |
| Wskaźnik wymierania | > 9dB | Nasycenie | > 0dBm |
| Moc-budżet (dB) | 20dB | DDM | Wbudowany |
| Środowisko | Praca: standardowo od 0 do 70°C | Gwarancja | 36 miesięcy |
| Przechowywanie: -40°C do 85°C | MTBF | 1 000 000 godzin | |
| Protokoły | Ethernet 1000BASE, zgodny z MSA, SFF-8472 | ||
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1570 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -5 | 0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1310 | 1330 | Nm | |||
| czułość odbiornika | -25 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -27 | dBm | |||||
| LOS Assert | LOSA | -40 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @1244Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
