Szczegóły Produktu:
|
| Nazwa produktu: | 40GBASE SWDM4 | wskaźnik daty: | 40 Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | QSFP+ | Dystans: | 440m@OM5/350m@OM4/240m@OM3 |
| Złącze: | Duplex LC | Składnik: | VCSEL + PIN |
| Atrakcja: | QSFP-40G-CSR-S, 40G SWDM4 | ||
| Podkreślić: | Transceiver optyczny QSFP + MMF,transceiver optyczny MMF 850 nm,40GBASE SWDM4 |
||
W oparciu o umowę dotyczącą wielu standardów branżowych (SWDM-MSA), bardziej otwarta interoperacyjność niż inne zastrzeżone rozwiązanie, takie jak QSFP-SR-BD
Ekonomiczna modernizacja przepustowości z 10G do 40G bez zmiany istniejących włókien
Opis

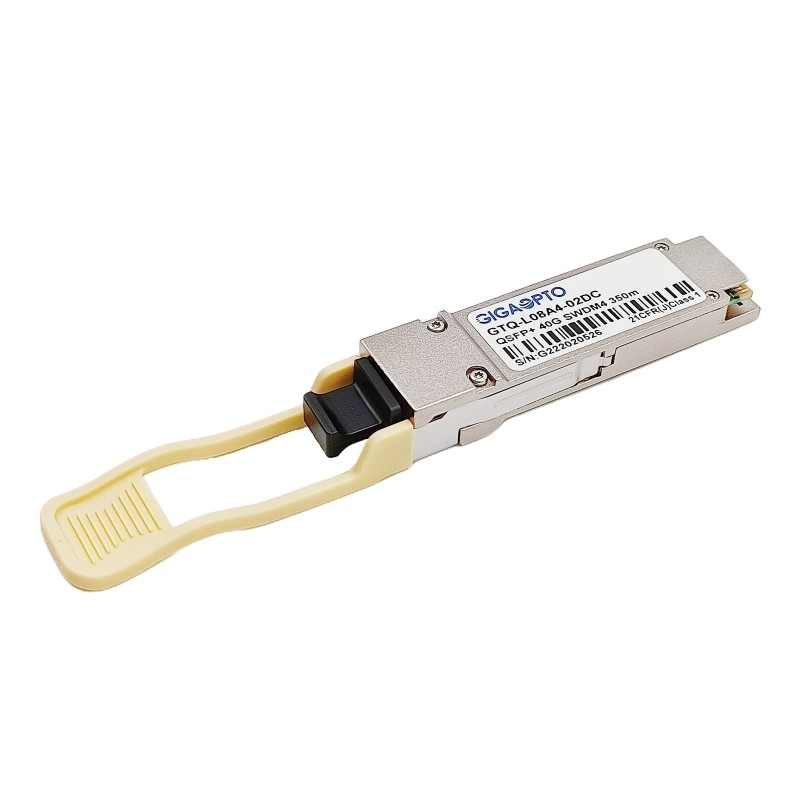

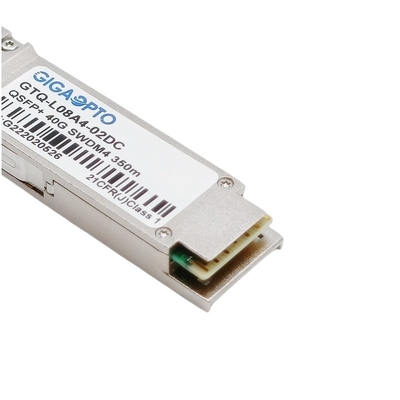

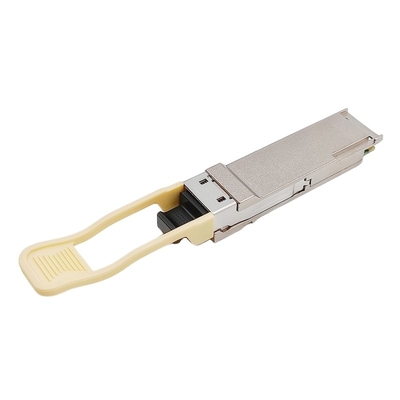

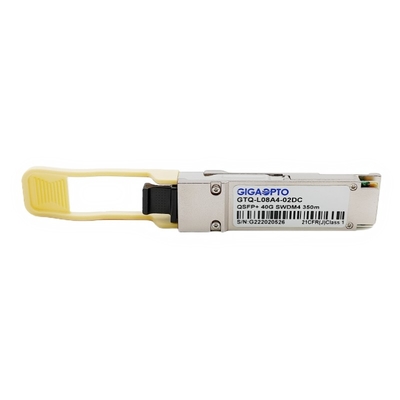

GTQ-L08A4-02DC to rodzaj wtykowego transceivera optycznego wykorzystującego technologię SWDM (Short Wavelength Division Multiplex) pracującą z włóknem wielomodowym, zapewniającą 4 kanały w regionie 850-940nm przy 10 Gb / s / pasy, które mogą przesyłać zmultipleksowany sygnał 40G na szerokim pasmo OM5 o długości do 440m (240m na OM3/350m na OM4) ze złączem duplex LC.
Wykorzystuje dwa włókna (duplex) zamiast ośmiu (SR4), ten 40G SWDM4-S jest bardziej opłacalnym rozwiązaniem nadawczo-odbiorczym do zastosowań migracji 10G do 40G.
Urządzenia nadawczo-odbiorcze QSFP+ 40Gbase-SWDM4 są zgodne z interfejsem elektrycznym QSFP+ MSA i IEEE 802.3ba XLPPI.
Funkcje diagnostyki cyfrowej są dostępne za pośrednictwem interfejsu I2C, zgodnie z wymaganiami QSFP+ MSA.
Specyfikacja
| Kategoria produktu | 40Gbase SWDM4 | Nr części | GTQ-L08A4-02DC |
| Współczynnik kształtu | QSFP+ | Szybkość przesyłania danych | 41,2 Gb/s (4×10,3 Gb/s) |
| Odległość łącza | 440m@OM5/350m@OM4/240m@OM3 | Typ mediów | FRP |
| Długość fali (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Złącze | LC Duplex |
| Napięcie zasilania | +3,3 V (typowo) | Pobór energii | ≤ 3,5 W |
| Typ nadajnika | 850mm VCSEL | Typ odbiornika | SZPILKA |
| Moc nadajnika | -7,5 ~ +3dBm | czułość odbiornika | <-9,1 dBm |
| Wskaźnik wymierania | > 2dB | DOM/DDM | Pomoc |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Zgodny | CE/FCC/RoHS | |
| Protokoły | 40G Ethernet, SFF-8436, SFF-8636, zgodność z MSA | ||
Funkcja
Aplikacje
Charakterystyka optyczna
| Charakterystyka elektrycznego sygnału wejściowego nadajnika (TP1) |
Min |
Typowy |
Maks. |
Jednostki |
Warunki |
| Tolerancja napięcia wejściowego z jednym zakończeniem | -0,3 | 4 | V | W odniesieniu do wspólnego sygnału TP1 | |
| Tolerancja napięcia wejściowego w trybie wspólnym AC | 15 | mV | RMS | ||
| Strata powrotna na wejściu różnicowym | Patrz 86A.4.1.1 | dB | 10 MHz do 11,1 GHz | ||
| Różnica w stosunku do strat odbiciowych na wejściu w trybie wspólnym | 10 | dB | 10 MHz do 11,1 GHz | ||
| J2 tolerancja jittera | 0,17 | interfejs użytkownika | |||
| J9 Tolerancja jittera | 0,29 | interfejs użytkownika | |||
| Tolerancja skurczu szerokości impulsu zależnego od danych (DDPWS) |
0,07 |
interfejs użytkownika |
|||
| Wartości specyfikacji | |||||
|
Współrzędne maski na oczy: X1,X2 Y1,Y2 |
0,11,0,31 95 350 |
interfejs użytkownika mV |
Współczynnik trafień = 5E-5 |
||
| Sygnał kalibracji przesłuchu VMA | 850 | mV |
Podczas kalibracji sygnału zgodności |
||
| Czasy przejścia sygnału kalibracji przesłuchu, 20% do 80% |
34 |
ps |
|||
| Charakterystyka elektrycznego sygnału wyjściowego odbiornika (TP4) |
Min |
Typowy |
Maks. |
Jednostka |
|
|
Zakres tolerancji napięcia wyjściowego jednostronnego |
-0,3 |
4 |
V |
W odniesieniu do sygnału wspólnego |
|
| Napięcie wyjściowe AC w trybie wspólnym (RMS) | 7,5 | mV | |||
| Niedopasowanie terminacji przy 1 MHz | 5 | % | |||
| Strata powrotna na wyjściu różnicowym | Patrz 86A.4.2.1 | dB | 10 MHz do 11,1 GHz | ||
| Strata powrotna wyjścia w trybie wspólnym | Patrz 86A.4.2.2 | dB | 10 MHz do 11,1 GHz | ||
| Czas przejścia wyjścia, 20% do 80% | 28 | ps | |||
| Wyjście Jittera J2 | 0,42 | interfejs użytkownika | |||
| J9 wyjście jittera | 0,65 | interfejs użytkownika | |||
| Wartości specyfikacji | |||||
|
Współrzędne maski na oczy: X1,X2 Y1,Y2 |
0,29,0,5 150,425 |
interfejs użytkownika mV |
Współczynnik trafień = 5E-5 |
||
| Źródło przesłuchu VMA, każda linia | 700 | mV | W TP1a | ||
| Czasy przejścia źródła przesłuchu, 20% do 80% | 37 | PS | W TP1a | ||
ElektrycznyCharakterystyka
| Charakterystyka elektrycznego sygnału wejściowego nadajnika (TP1) |
Min |
Typowy |
Maks. |
Jednostki |
Warunki |
| Tolerancja napięcia wejściowego z jednym zakończeniem | -0,3 | 4 | V | W odniesieniu do wspólnego sygnału TP1 | |
| Tolerancja napięcia wejściowego w trybie wspólnym AC | 15 | mV | RMS | ||
| Strata powrotna na wejściu różnicowym | Patrz 86A.4.1.1 | dB | 10 MHz do 11,1 GHz | ||
| Różnica w stosunku do strat odbiciowych na wejściu w trybie wspólnym | 10 | dB | 10 MHz do 11,1 GHz | ||
| J2 tolerancja jittera | 0,17 | interfejs użytkownika | |||
| J9 Tolerancja jittera | 0,29 | interfejs użytkownika | |||
| Tolerancja skurczu szerokości impulsu zależnego od danych (DDPWS) |
0,07 |
interfejs użytkownika |
|||
| Wartości specyfikacji | |||||
|
Współrzędne maski na oczy: X1,X2 Y1,Y2 |
0,11,0,31 95 350 |
interfejs użytkownika mV |
Współczynnik trafień = 5E-5 |
||
| Sygnał kalibracji przesłuchu VMA | 850 | mV |
Podczas kalibracji sygnału zgodności |
||
| Czasy przejścia sygnału kalibracji przesłuchu, 20% do 80% |
34 |
ps |
|||
| Charakterystyka elektrycznego sygnału wyjściowego odbiornika (TP4) |
Min |
Typowy |
Maks. |
Jednostka |
|
|
Zakres tolerancji napięcia wyjściowego jednostronnego |
-0,3 |
4 |
V |
W odniesieniu do sygnału wspólnego |
|
| Napięcie wyjściowe AC w trybie wspólnym (RMS) | 7,5 | mV | |||
| Niedopasowanie terminacji przy 1 MHz | 5 | % | |||
| Strata powrotna na wyjściu różnicowym | Patrz 86A.4.2.1 | dB | 10 MHz do 11,1 GHz | ||
| Strata powrotna wyjścia w trybie wspólnym | Patrz 86A.4.2.2 | dB | 10 MHz do 11,1 GHz | ||
| Czas przejścia wyjścia, 20% do 80% | 28 | ps | |||
| Wyjście Jittera J2 | 0,42 | interfejs użytkownika | |||
| J9 wyjście jittera | 0,65 | interfejs użytkownika | |||
| Wartości specyfikacji | |||||
|
Współrzędne maski na oczy: X1,X2 Y1,Y2 |
0,29,0,5 150,425 |
interfejs użytkownika mV |
Współczynnik trafień = 5E-5 |
||
| Źródło przesłuchu VMA, każda linia | 700 | mV | W TP1a | ||
| Czasy przejścia źródła przesłuchu, 20% do 80% | 37 | PS | W TP1a | ||
Specyfikacje cyfrowego monitorowania diagnostycznego
| Parametry | Jednostka | Specyfikacja |
| Monitor temperatury | °C | ± 3 |
| Monitor napięcia | V | ± 5% |
| I_bias Monitor | mama | ± 10 % |
| Monitor mocy odbieranej (Rx) | dB | ± 3,0 |
| Monitor mocy transmisji (Tx) | dB | ± 3,0 |
Wymiary mechaniczne
