Szczegóły Produktu:
|
| Rodzaj produktu: | Podwójny 1000Base CSFP BIDI LX | Szybkość przesyłania danych: | 1,25 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1310nm | Długość fali RX: | 2x1550nm |
| Składnik: | FP+PIN | Długość kabla: | 20km |
| Głoska bezdźwięczna: | G.652 SMF | Atrakcja: | Kompaktowy nadajnik-odbiornik światłowodowy SFP |
| Podkreślić: | BIDI CSFP,moduł CSFP,moduł nadawczo-odbiorczy 1G SFP |
||

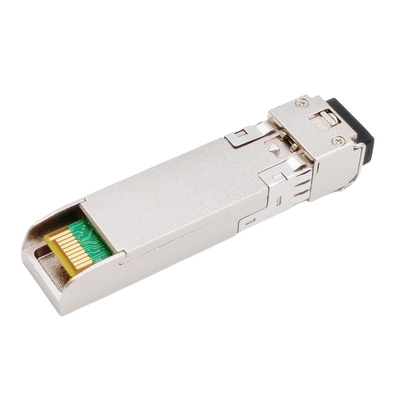

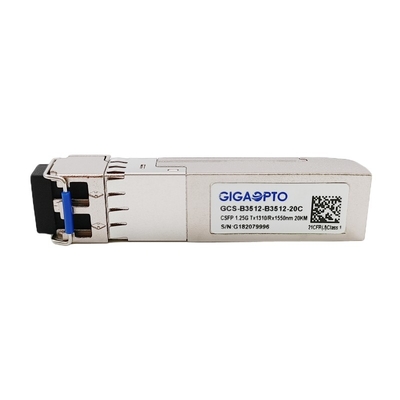

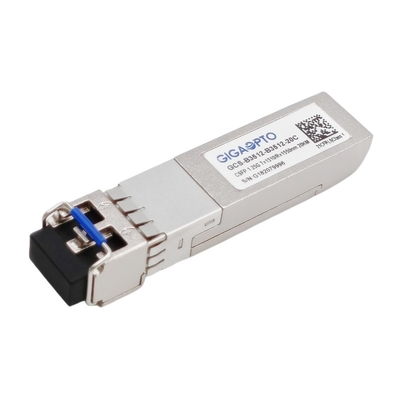

Kompaktowe SFP 1.25G (CSFP) dual BiDI 1310nm TX 1550nm RX 20km
Opis
Ten kompaktowy transceiver CSFF o niewielkich rozmiarach został zaprojektowany, aby zapewnić podwójne dwukierunkowe strumienie ruchu przy użyciu portu SFP, podwajając w ten sposób gęstość portów i zmniejszając zużycie energii przy o połowę mniejszej liczbie wymaganych portów, obsługuje 2 x 1000 Mb/s do 20 km na 9 /125um światłowód jednomodowy.
Transceiver CSFP BIDI LX jest wyposażony w dwa niezależne kanały transmisji danych, dla każdego oddzielnego kanału ten transceiver wykorzystuje wysoce niezawodny nadajnik laserowy 1310nm FP i odbiornik fotodiodowy 1550nm PIN, wszystkie moduły spełniają wymagania bezpieczeństwa lasera klasy 1.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFP MSA SFF-8472.
Ten transceiver CSFP LX jest w pełni zgodny z kompaktową opcją MSA 2 Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Specyfikacje
| Seria produktów | Podwójne 1G WPBiO | Numer części | GCS-B3512-B3512-20C |
| Pakiet | WPZiB | Rodzaj | 2x BiDi LX |
| FragmentWskaźnik(GB/s) | 2x 1.25G | Liczba pasów | 2x (Tx/Rx) |
| Maksymalna długość łącza | 20km | Złącze | Podwójny LC/UPC |
| Długość fali TX(Typowy) | 2x 1310nm | Długość fali RX(Typowy) | 2x 1550nm |
| Napięcie zasilania | +3,3 V (typowo) | MocRozpusta | ≤ 1,3W |
| Komponent TX | FP | Składnik RX | SZPILKA |
| TX PrzeciętnyMoc | -9 ~ -3dBm | RXWrażliwość | <-22dBm |
| Wskaźnik wymierania | > 9dB | Nasycenie RX | > -3dBm |
| OptycznyBudżet (dB) | 13dB | DOM | Wspierać się |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga | 0,025 kg | |
| Protokoły | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1260 | 1310 | 1360 | Nm | |||
| Szerokość widmowa (RMS) | λ | 4 | Nm | |||||
| Średnia moc wyjściowa | Dąsać się | -9 | -3 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1480 | 1550 | 1580 | Nm | |||
| czułość odbiornika | -23 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -23 | dBm | |||||
| LOS Assert | LOSA | -35 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 27-1 @1250Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
