Szczegóły Produktu:
|
| Rodzaj: | 2-włóknowy 1G CSFP | Szybkość transmisji danych (Gb/s): | 1,244 Gb/s/1,244 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1310nm | Długość fali RX: | 2x1550nm |
| Składnik: | DFB+PIN | Dystans: | 40km |
| Temperatura: | Reklama w telewizji | słowa kluczowe: | Moduł CSFP |
| Podkreślić: | 2 światłowodowe kompaktowe SFP,1.244 Gbps kompaktowe SFP,DOM SFP |
||

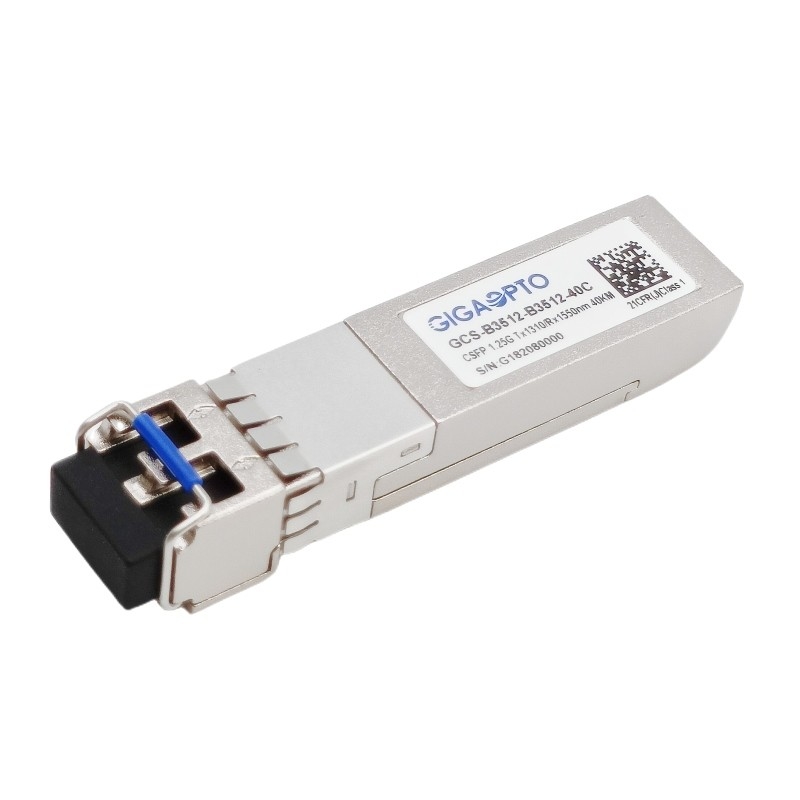

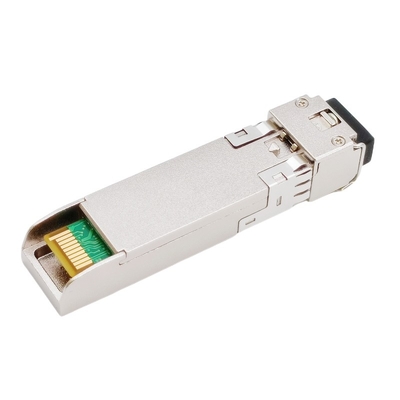

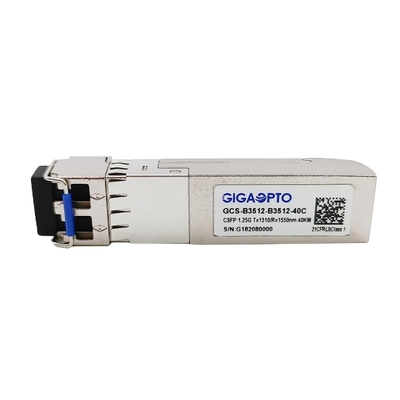

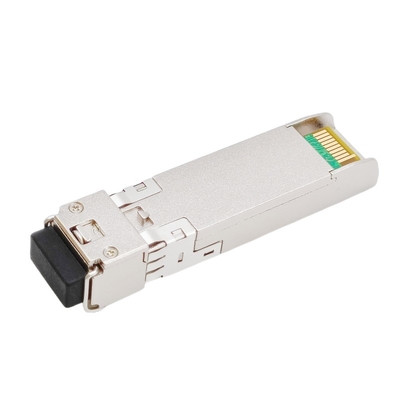

2 światłowody 1.244Gbps Compact SFP BIDI 1310nm/1550nm SMF 40km LC DOM
Opis
Te 2-kanałowe transceivery CSFP BIDI 1000Base są wysokowydajnymi, ekonomicznymi modułami obsługującymi 1,244Gbps i odległość transmisji 40 km z SMF. Jest wyposażony w 20-stykowe złącze SFP, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem magistrali szeregowej I2C określonej w MSA SFF-8472.
Transceiver składa się z 2-kanałowego dwukierunkowego optycznego modułu nadawczo-odbiorczego z pięcioma sekcjami: sterownik LD, wzmacniacz limitujący, cyfrowy monitor diagnostyczny, rodzaj lasera (laser DFB) i fotodetektor PIN.
Wyjście optyczne można wyłączyć za pomocą wejścia wysokiego poziomu logicznego TTL Tx Disable, a system może również wyłączyć moduł przez I2C.Usterka Tx służy do wskazania, że degradacja lasera.Wyjście utraty sygnału (LOS) służy do wskazania utraty wejściowego sygnału optycznego odbiornika lub stanu łącza z partnerem.System może również uzyskać informacje LOS (lub Link)/Disable/Fault poprzez dostęp do rejestru I2C.Konwencjonalny SFP będzie działał po podłączeniu do gniazda C-SFP, jednocześnie nie uszkadzając C-SFP i płyty głównej, jeśli moduł C-SFP jest podłączony do konwencjonalnego gniazda SFP
Kompaktowe urządzenie nadawczo-odbiorcze SFP (CSFP) jest w pełni zgodne z kompaktową opcją 2 MSA Small Form-Factor Pluggable (CSFP) i SFF-8472.
Specyfikacje
| Seria produktów | 2-kanałowy nadajnik-odbiornik CSFP | Nr części | GCS-B3512-B3512-40C |
| Współczynnik kształtu | Kompaktowy SFP | Rodzaj | podwójny BiDi EX |
| DaneSzybkość (Gb/s) | 1,244G/1,244G | Liczba pasów | 2x (Tx/Rx) |
| Maksymalna długość kabla | 40km | Złącze/Polski | Dupleks LC/UPC |
| Długość fali TX | 2x 1310nm | Długość fali RX | 2x 1550nm |
| Napięcie | +3,3 V (typowo) | Pobór energii | ≤ 1,3W |
| LD Rodzaj | DFB | Typ PD | SZPILKA |
| Średnia TXMoc | -5 ~ 0dBm | Czułość RX | < -25dBm |
| Wskaźnik wymierania | > 9dB | Przeciążać | > 0dBm |
| Moc-budżet (dB) | 20dB | Diagnostyka cyfrowa | Wspierać się |
| Temperatura | Eksploatacja: Komercyjna 0 do 70°C | Gwarancja | 36 miesięcy |
| Przechowywanie: -40°C do 85°C | MTBF | 1 000 000 godzin | |
| Zgodność | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1300 | 1310 | 1320 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -5 | 0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1570 | Nm | |||
| czułość odbiornika | -25 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -27 | dBm | |||||
| LOS Assert | LOSA | -40 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @1244Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
