Szczegóły Produktu:
|
| Rodzaj produktu: | Kompaktowy SFP | Szybkość przesyłania danych: | 1,25 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1310nm | Długość fali RX: | 2x1490nm |
| Przenoszenie: | 20km | Rodzaj kabla: | FNP |
| słowa kluczowe: | Transceiver światłowodowy 1.25G CSFP | ||
| Podkreślić: | SFP CSFP,1.25G CSFP,Dual BIDI Compact SFP |
||

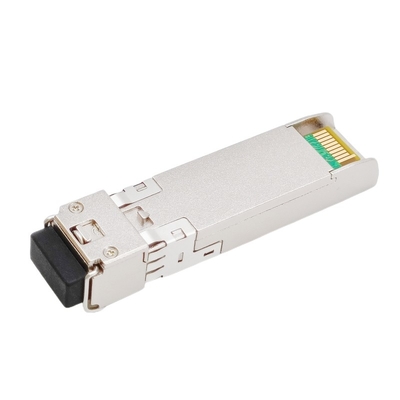

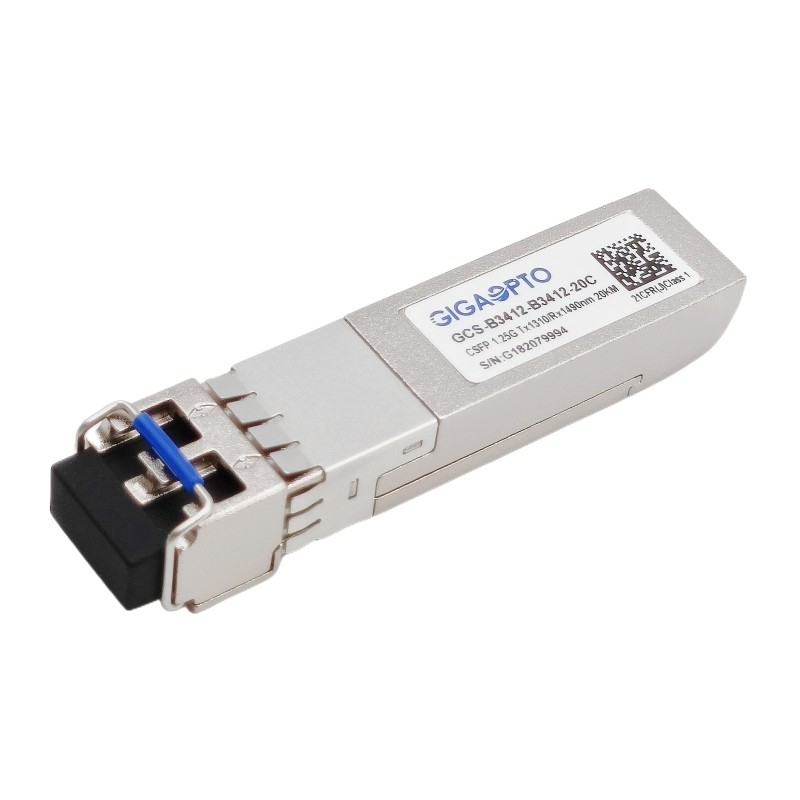

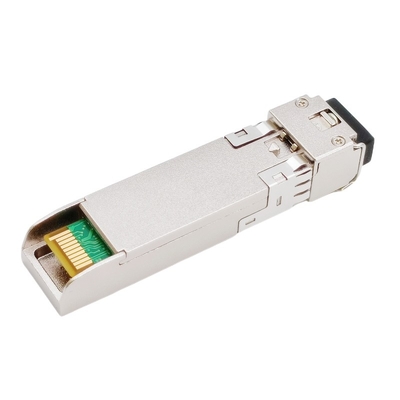

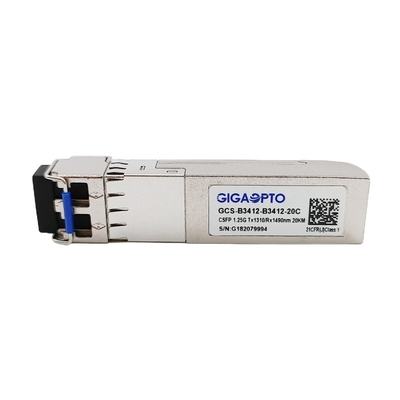

Kompaktowy SFP 1.25G (CSFP) podwójny BIDI TX1310nm RX1490nm 20km LC DOM
Opis
Ten dwukierunkowy, kompaktowy transceiver SFP 1000Base z 2 włóknami jest wersją SFP o tym samym mechanicznym współczynniku kształtu, co pozwala na dwa niezależne dwukierunkowe kanały na port.Został zaprojektowany do użytku w aplikacjach Gigabit Ethernet/1G Fibre Channel o wysokiej gęstości, zapewniając 20-kilometrowe łącza przy nominalnej długości fali TX1310nm/RX1490nm przez standardowe światłowód jednomodowy.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem magistrali szeregowej I2C określonej w MSA SFF-8472.Sekcja nadajnika wykorzystuje laser DFB z wieloma studniami kwantowymi 1310 nm i jest laserem klasy 1, zgodnym z międzynarodową normą bezpieczeństwa IEC 60825. Sekcja odbiornika wykorzystuje zintegrowany przedwzmacniacz detektora 1490 nm (IDP) zamontowany w głowicy optycznej i ograniczający układ scalony za wzmacniaczem .
Urządzenie nadawczo-odbiorcze CSFP jest w pełni zgodne z kompaktowymi opcjami 2 MSA Small Form-Factor Pluggable (CSFP) i SFF-8472.
Specyfikacje
| Seria produktów | Transceiver światłowodowy CSFP | Numer części | GCS-B3412-B3412-20C |
| Współczynnik kształtu | WPZiB | Rodzaj | 2x BiDi LX |
| Szybkość przesyłania danych | 1.25G/1.25G | Liczba pasów | 2x (Tx/Rx) |
| Dystans | 20km | Złącze | 2x LC-Simplex |
| Długość fali TX | 2x 1310nm | Długość fali RX | 2x 1490nm |
| Napięcie zasilania | +3,3 V (typowo) | Pobór energii | ≤ 1,3W |
| Typ/tor nadajnika | FP | Typ/tor odbiornika | SZPILKA |
| Moc wyjściowa nadajnika | -9 ~ -3dBm | czułość odbiornika | <-22dBm |
| Wskaźnik wymierania | > 9dB | Przeciążenie wejścia | > -3dBm |
| Budżet mocy (dB) | 13dB | Diagnostyka cyfrowa | Wspierać się |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Zgodność | 1000Base BX20 IEEE802.3ah, CE, Klasa 1 FDA i IEC60825-1 Zgodny z bezpieczeństwem laserowym, CSFP MSA opcja 2, IEEE 802.3z, RoHS, SFF-8472 | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Pobór energii | 1,32 | W | ||||
| Prąd zasilania | ICC | 400 | mama | |||
| Nadajnik | ||||||
| Tolerancja napięcia wejściowego z jednym zakończeniem | -0,3 | 4.0 | V | |||
| Różnicowe wahania napięcia wejściowego | Vin, pp | 200 | 2400 | mVpp | ||
| Impedancja wejściowa różnicowa | Zin | 90 | 100 | 110 | Om | |
| Transmisja Wyłącz czas potwierdzenia | 5 | nas | ||||
| Napięcie wyłączające transmisję | Vdis | Vcc-1,3 | Vcc | V | ||
| Transmisja Włącz napięcie | Ven | Vee-0,3 | 0,8 | V | ||
| Odbiorca | ||||||
| Różnicowe wahania napięcia wyjściowego | Vout, pp | 500 | 900 | mVpp | ||
| Różnicowa impedancja wyjściowa | Zout | 90 | 100 | 110 | Om | |
| Czas narastania/opadania danych wyjściowych | Tr/Tf | 100 | ps |
20% do 80% |
||
| LOS Assert Napięcie | VlosH | Vcc-1,3 | Vcc | V | ||
| LOS Odblokowanie napięcia | VlosL | Vee-0,3 | 0,8 | V | ||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Nadajnik | ||||||
| Środkowa długość fali | λC | 1260 | 1310 | 1360 | Nm | |
| Pasmo widma (RMS) | σ | 3,5 | Nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||
| Średnia moc optyczna | PAVG | -9 | -3 | dBm | 1 | |
| Współczynnik ekstynkcji optycznej | ER | 9 | dB | |||
| Nadajnik wyłączony Moc wyjściowa | Poff | -45 | dBm | |||
| Maska na oczy nadajnika | Zgodny z 802.3z (klasa bezpieczeństwa lasera 1) | 2 | ||||
| Odbiorca | ||||||
| Środkowa długość fali | λC | 1470 | 1490 | 1510 | Nm | |
| Czułość odbiornika (średnia moc) | Sen. | -20 | dBm | 3 | ||
| Wejściowa moc nasycenia (przeciążenie) | Psat | -3 | dBm | |||
| LOS Assert | LOSA | -36 | dB | 4 | ||
| LOS Cofnięcie potwierdzenia | ZAGUBIONY | -21 | dBm | 4 | ||
| Histereza LOS | LOSZ | 0,5 | 2 | 6 | dBm | |
Uwagi:
1. Zmierz przy wzorze 2^7-1 NRZ PRBS
2. Definicja maski na oczy nadajnika.
3. Mierzone źródłem światła 1310nm, ER=9dB;BER =<10^-12 @PRBS=2^7-1 NRZ Gdy LOS nie jest potwierdzony, wyjście danych RX jest na wysokim poziomie (stałe).
Przypisanie pinów i opis pinów
Schemat numerów pinów i nazw bloków złącza płyty głównej
| SZPILKA | Nazwa | Nazwa/Opis | Uwagi |
| 1 | VEE | Uziemienie nadajnika | VEE może być wewnętrznie podłączony w module SFP |
|
2 |
BŁĄD TX |
Usterka nadajnika. |
TX Fault to wyjście typu otwarty kolektor/dren, które powinno być podciągnięte za pomocą rezystora 4,7K–10K na płycie głównej.Uwaga 1, aby uzyskać więcej informacji |
| 3 | TX1_Wyłącz | Nadajnik Wyłączenie Ch A | Kanał modułu A wyłącza funkcję |
|
4 |
MOD_DEF2 |
Interfejs dwuprzewodowy Dane |
2-przewodowy interfejs szeregowego identyfikatora, SDA |
| 5 | MOD_DEF1 | Interfejs dwuprzewodowy Zegar | 2-przewodowy interfejs szeregowego identyfikatora, SCL |
| 6 | TD2- | Odwrócone wejście danych transmisji Ch B | To są różnicowe wkładki nadajnika.Są to linie różnicowe ze sprzężeniem AC ze 100 różnicowym zakończeniem wewnątrz modułu.Sprzężenie AC odbywa się wewnątrz modułu i dlatego nie jest wymagane na płycie głównej |
|
7 |
TD2+ |
Transmisja danych wejściowych Ch B |
|
|
8 |
LOS1 |
Utrata sygnału Ch A |
Funkcja wykrycia utraty sygnału.Uwaga 2, aby uzyskać więcej informacji. |
| 9 | RD2+ | Otrzymane dane wyjściowe Ch B | Są to wyjścia odbiornika różnicowego.Są to linie różnicowe ze sprzężeniem AC 100, które powinny być zakończone 100 (różnicowe) na SERDES użytkownika.Sprzężenie AC odbywa się wewnątrz modułu i dlatego nie jest wymagane na płycie głównej. |
|
10 |
RD2- |
Odwrócone odebrane dane wyjściowe Ch B |
|
|
11 |
VEE |
Uziemienie nadajnika |
VEE może być wewnętrznie podłączony w module SFP. |
|
12 |
RD1- |
Odwrócone odebrane dane wyjściowe Ch A | Są to wyjścia odbiornika różnicowego.Są to linie różnicowe ze sprzężeniem AC 100, które powinny być zakończone 100 (różnicowe) na SERDES użytkownika.Sprzężenie AC odbywa się wewnątrz modułu i dlatego nie jest wymagane na płycie głównej. |
|
13 |
RD1+ |
Otrzymane dane wyjściowe Ch A |
|
|
14 |
LOS2 |
Utrata sygnału CH B |
Funkcja wykrycia utraty sygnału.Uwaga 2, aby uzyskać więcej informacji. |
| 15 | Magnetowid | Moc odbiornika | 3,3V±5%.Uwaga 3, aby uzyskać więcej informacji |
|
16 |
VCCT |
Moc nadajnika |
3,3V±5%.Uwaga 3, aby uzyskać więcej informacji |
| 17 | TX2_Wyłącz | Nadajnik Wyłączenie Ch B | Kanał B modułu wyłącza funkcję |
|
18 |
TD1+ |
Transmisja danych wejściowych Ch A |
To są różnicowe wkładki nadajnika.Są to linie różnicowe ze sprzężeniem AC ze 100 różnicowym zakończeniem wewnątrz modułu.Sprzężenie AC odbywa się wewnątrz modułu i dlatego nie jest wymagane na płycie głównej |
|
19 |
TD1- |
Odwrócone wejście danych transmisji kanału A | |
|
20 |
VEE |
Uziemienie nadajnika |
VEE może być wewnętrznie podłączony w module SFP. |
Uwagi:
1. Gdy jest wysoki, wyjście wskazuje pewnego rodzaju błąd lasera w kanale A lub kanale B. Host powinien odczytać szczegóły z kanału A/B: Błąd TX z kanału A, jeśli bit 2 jest ustawiony w [A2H:110];Błąd TX z kanału B, jeśli bit 2 jest ustawiony w [B2H: 110].Niski oznacza normalne działanie.W stanie niskim wyjście zostanie podciągnięte do <0,8V.
2. Gdy jest wysoki, to wyjście wskazuje, że odbierana moc optyczna jest poniżej najgorszego przypadku czułości odbiornika (zdefiniowanej przez stosowany standard).Niski oznacza normalne działanie.W stanie niskim wyjście zostanie podciągnięte do <0,4V.VccT VccR to zasilacze.Są one zdefiniowane jako 3,3 V ± 5% na styku złącza SFP.Maksymalny prąd zasilania to 400Ma@3.3V.Vcc może być wewnętrznie podłączony w module nadawczo-odbiorczym SFP.
Wymiary mechaniczne
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
