Szczegóły Produktu:
|
| Rodzaj produktu: | WPFP LX | Szybkość przesyłania danych: | 1,25 Gb/s/1,25 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1490nm | Długość fali RX: | 2x1310nm |
| Odległość łącza: | 20km | Głoska bezdźwięczna: | Światłowód jednomodowy |
| słowa kluczowe: | 2-kanałowy moduł nadawczo-odbiorczy BIDI CSFP | ||
| Podkreślić: | 2 kanały BIDI CSFP,1000Base BIDI CSFP,kompaktowy moduł nadawczo-odbiorczy SFP |
||

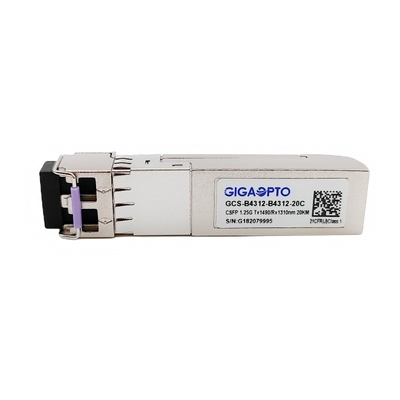

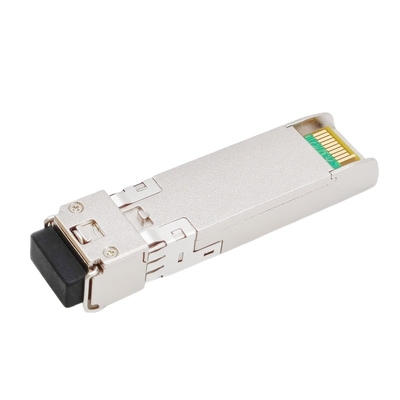

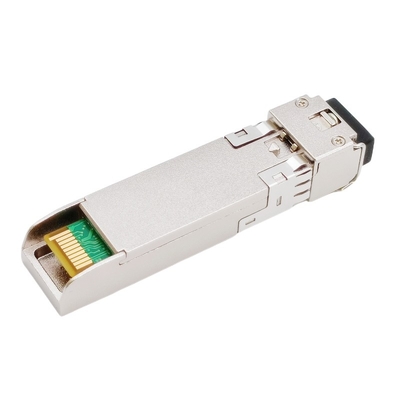

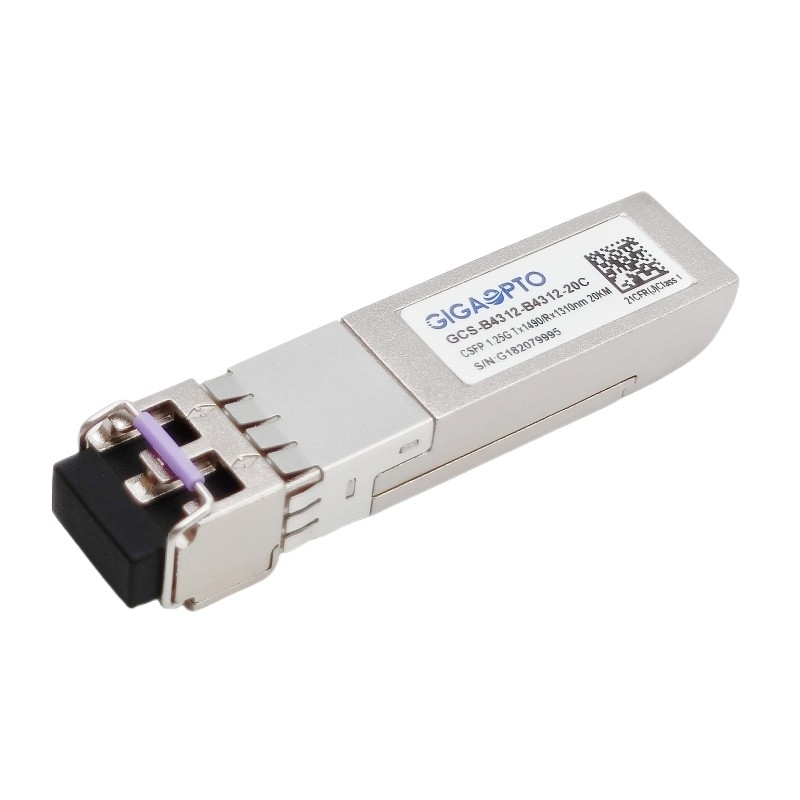

1000Base 2-kanałowy moduł nadawczo-odbiorczy BIDI CSFP TX1490nm/RX1310nm 20km LC DOM
Opis
Transceiver CSFP BIDI LX20 jest wyposażony w dwa niezależne kanały transmisji danych, dla każdego oddzielnego kanału ta jednostka nadawczo-odbiorcza wykorzystuje wysoce niezawodny nadajnik laserowy DFB 1490 nm i odbiornik fotodiody PIN 1310 nm, co umożliwi dostawcom systemów sieciowych zwiększenie gęstości portów i przepustowości danych, podczas gdy zmniejszenie kosztów sprzętu sieciowego.
Ten moduł CSFP BIDI LX20 obsługuje szybkość transmisji danych 1.063-1.25Gbps i takie aplikacje jak Gigabit Ethernet (1.25Gbps) i 1G Fibre Channel (1.0625Gbps), maks. łącze do 20km, działa w standardowym zakresie temperatur 0°-70°C i posiada podwójny interfejs LC.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Funkcje optycznego monitorowania diagnostycznego DDM/DOM są dostępne za pośrednictwem interfejsu I2C, zapewniając informacje diagnostyczne o aktualnych warunkach pracy.
Ten transceiver CSFP BIDI LX20 jest w pełni zgodny z kompaktową opcją 2 MSA z możliwością wtyku Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Specyfikacje
| Seria produktów | Dwukierunkowy nadajnik-odbiornik CSFP | Numer części | GCS-B4312-B4312-20C |
| Pakiet | WPZiB | Rodzaj | 2x BiDi LX |
| FragmentWskaźnik(GB/s) | 1.25G/1.25G | Liczba pasów | 2x (Tx/Rx) |
| Maksymalny zasięg | 20km | Interfejs | Podwójny komputer LCD |
| Długość fali TX(Typowy) | 2x 1490nm | Długość fali RX(Typowy) | 2x 1310nm |
| Napięcie zasilania | +3,3 V (typowo) | MocRozpusta | ≤ 1,3W |
| LaserRodzaj | DFB | PDRodzaj | SZPILKA |
| TXMoc wyjściowa | -9 ~ -3dBm | RXWrażliwość | <-22dBm |
| Wskaźnik wymierania | > 9dB | Przeciążać | > -3dBm |
| Budżet mocy (dB) | 13dB | Diagnostyka cyfrowa | Wspierać się |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga | 0,025 kg | |
| Protokoły | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1470 | 1490 | 1510 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -9 | -3 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1330 | Nm | ||||
| czułość odbiornika | -23 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -23 | dBm | |||||
| LOS Assert | LOSA | -35 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 27-1 @1250Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
Zalecany obwód interfejsu
