Szczegóły Produktu:
|
| Rodzaj: | Kompaktowy transceiver SFP 2,5 Gb/s | Szybkość transmisji (Gb/s): | 2,5 Gb/s/2,5 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1550nm | Długość fali RX: | 2x1310nm |
| Laser/Fotodioda: | DFB+PIN | Dystans: | 20km |
| DOM: | Utrzymany | słowa kluczowe: | Kompaktowy SFP 2,5G 20km |
| Podkreślić: | Kompaktowy SFP 2,5 Gb/s,Kompaktowy SFP Dual BIDI |
||

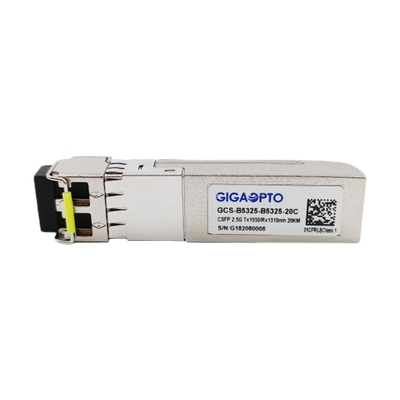

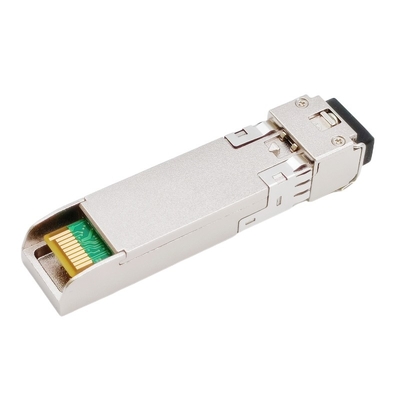

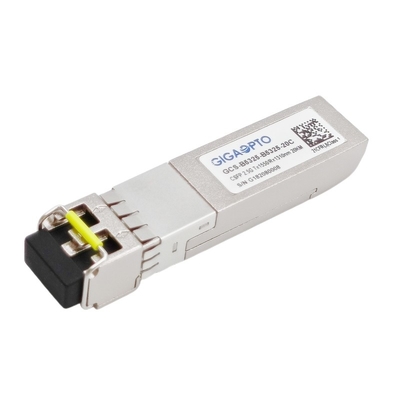

2.5Gbps CSFP Podwójny transceiver BIDI TX1550nm RX1310nm LC 20km DOM
Opis
GCS-B5325-B5325-20C to kompaktowy, wtykowy transceiver CSFP o niewielkich rozmiarach, zaprojektowany specjalnie z myślą o zintegrowanych dwóch dwukierunkowych łączach o wysokiej wydajności na jednomodowym włóknie dupleksowym.
Jest wyposażony w dwa BOSA 1,25 Gb/s w pakiecie SFP, dla każdej linii, wyposażony jest w najwyższej jakości nadajnik laserowy DFB 1550 nm i bardzo czułą fotodiodę PIN 1310 nm, maksymalna transmisja może osiągnąć do 20 km przez światłowód jednomodowy.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w MSA SFF-8472.
Transceiver jest w pełni kompatybilny z umową Compact SFP Multi-Source Agreement (MSA) oraz posiada certyfikat CE/RoHS.
Specyfikacje
| Kategoria produktu | Kompaktowe SFP 2,5G | Nr części | GCS-B5325-B5325-20C |
| Opakowania | WPZiB | Rodzaj | 2 BOSA w jednym porcie SFP |
| Dane-Prędkość(CH1/CH2)) | 2,488 g/2,488 g | Liczba pasów | 2x (Tx/Rx) |
| Długość łącza | 20km | Interfejs | Podwójny LC |
| TXŚrodekDługość fali | 2x 1310nm | RXŚrodekDługość fali | 2x 1550nm |
| Napięcie zasilania | +3,3 V (typowo) | MocKonsumpcja | ≤ 1,8 W |
| LDRodzaj | Laser DFB | PDRodzaj | Fotodioda PIN |
| NadajnikMoc | -5 ~ 0dBm | RodbiorcaWrażliwość | <-19dBm |
| Wskaźnik wymierania | > 8,2 dB | Przeciążać | > 0dBm |
| Moc Bbudżet (dB) | 14dB | DOM/DDM | Pomoc |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 36 miesięcy |
| Przechowywanie: -40°C do 85°C | Waga | 30 gram | |
| Zgodność | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1570 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -5 | 0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 8,2 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,16 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1330 | Nm | ||||
| czułość odbiornika | -19 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -19 | dBm | |||||
| LOS Assert | LOSA | -30 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @2488Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
Cyfrowa mapa pamięci diagnostycznej
Transceivery dostarczają zawartość pamięci identyfikatora szeregowego i informacje diagnostyczne o aktualnych warunkach pracy przez 2-przewodowy interfejs szeregowy (SCL, SDA).
Zaimplementowane są informacje diagnostyczne z kalibracją wewnętrzną lub kalibracją zewnętrzną, w tym monitorowanie odbieranej mocy, monitorowanie mocy przesyłanej, monitorowanie prądu polaryzacji, monitorowanie napięcia zasilania i monitorowanie temperatury.
Pole danych specyficzne dla cyfrowej mapy pamięci diagnostycznej definiuje się następująco.A0h/A2h dla kanału 1 B0h/B2h dla kanału 2
