Szczegóły Produktu:
|
| Rodzaj: | Transceiver CSFP 2,5 Gb/s | Szybkość transmisji (Gb/s): | Dwa porty 2,5 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1310nm | Długość fali RX: | 2x1550nm |
| Składnik: | DFB+PIN | Zasięg: | 20km |
| DOM: | Utrzymany | ||
| Podkreślić: | CSFP BIDI Transceiver optyczny,20 km BIDI Optical Transceiver,podwójny 2.5G CSFP |
||

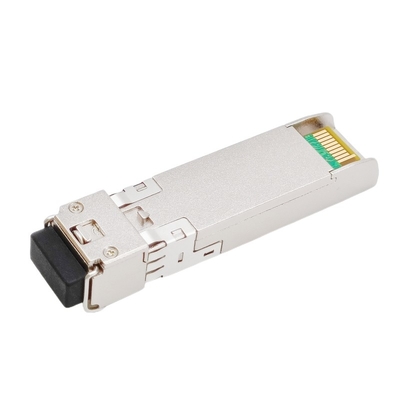

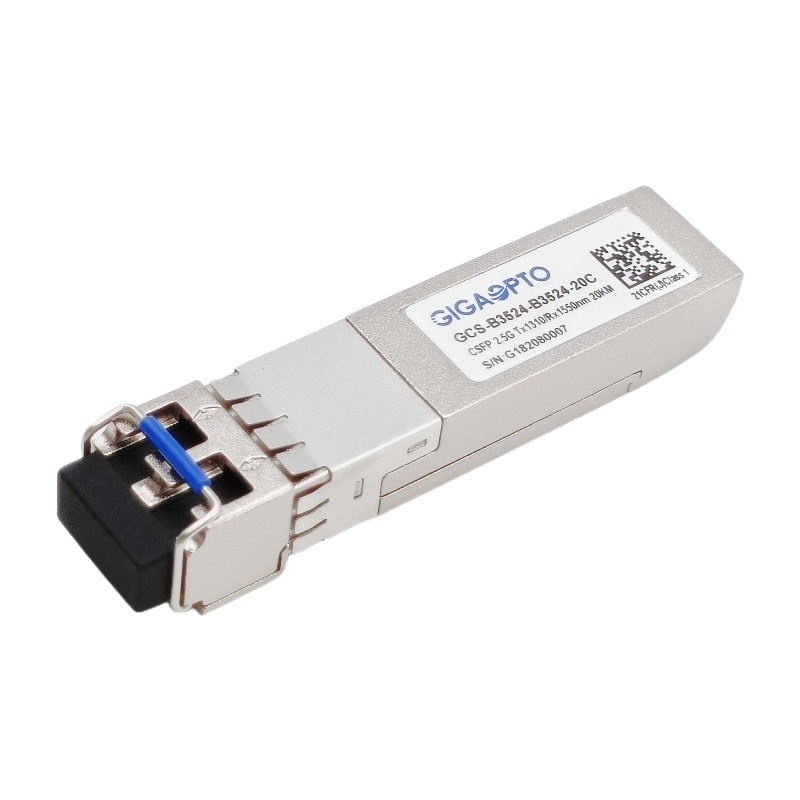

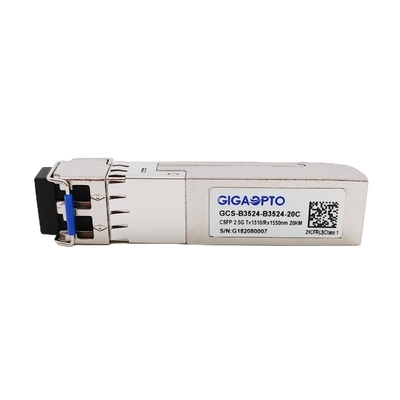

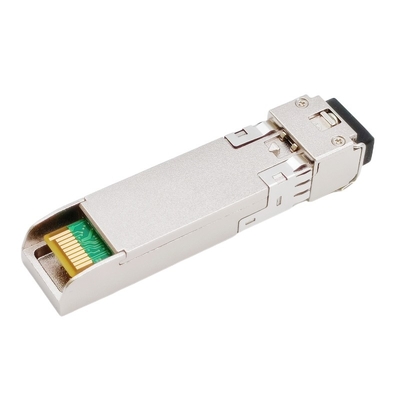

Transceiver Dual Fibre 2,5 Gb/s CSFP BIDI TX1310 RX1550 LC 20km DOM
Opis
GCS-B3524-B3524-20C jest zgodny z opcją 2 umowy MSA (Compact Small Form-Factor Pluggable (CSFP) Multi-Source Agreement), co pozwala na ustanowienie dwóch oddzielnych łączy Gigabit Ethernet, z których każde działa na jednym światłowodzie jednomodowym (SMF). ) kabel optyczny, który obsługuje przepustowość 2.5Gbps z maksymalną transmisją 20km z interfejsem LC.
Dla każdego oddzielnego toru danych ta jednostka nadawczo-odbiorcza wykorzystuje najwyższej jakości nadajnik laserowy DFB działający przy nominalnej długości fali 1310nm i odbiornik fotodiodowy 1550nm PIN.Wszystkie moduły spełniają wymagania bezpieczeństwa lasera klasy 1.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w MSA SFF-8472.
Specyfikacje
| Kategoria produktu | Kompaktowy nadajnik-odbiornik SFP | Nr części | GCS-B3524-B3524-20C |
| Pakiet | WPZiB | Rodzaj | Dwupasmowe BIDI |
| Dane-Prędkość(GB/s) | 2,488 g/2,488 g | Liczba pasów | 2x (Tx/Rx) |
| Długość łącza | 20km | Interfejs | Podwójny LC |
| TXŚrodekDługość fali | 2x 1310nm | RXŚrodekDługość fali | 2x 1550nm |
| Napięcie zasilania | +3,3 V (typowo) | MocKonsumpcja | ≤ 1,8 W |
| LDRodzaj | Laser DFB | PDRodzaj | Fotodioda PIN |
| NadajnikMoc | -5 ~ 0dBm | RodbiorcaWrażliwość | <-19dBm |
| Wskaźnik wymierania | > 8,2 dB | Przeciążenie odbiornika | > 0dBm |
| Moc Bbudżet (dB) | 14dB | DOM/DDM | Pomoc |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 36 miesięcy |
| Przechowywanie: -40°C do 85°C | Waga | 30 gram | |
| Zgodność | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1260 | 1310 | 1360 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -5 | 0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 8,2 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,16 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1530 | 1570 | Nm | ||||
| czułość odbiornika | -19 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -19 | dBm | |||||
| LOS Assert | LOSA | -30 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @2488Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
