Szczegóły Produktu:
|
| Rodzaj: | 2 światłowodowe transceiver CSFP 2,488 Gb/s | Szybkość transmisji danych (Gb/s): | Dwa 2,488 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1490nm | Długość fali RX: | 2x1310nm |
| Składnik: | DFB+PIN | Przenoszenie: | 20km |
| DDM: | Utrzymany | słowa kluczowe: | Transceiver 2.488G CSFP 20km |
| Podkreślić: | 2,488 Gb / s CSFP,2 światłowodowy transceiver CSFP |
||

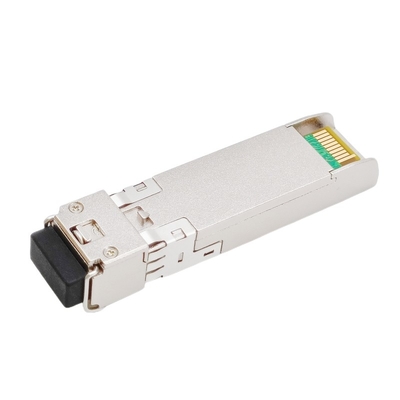

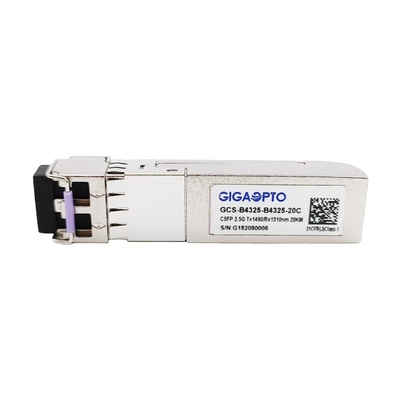

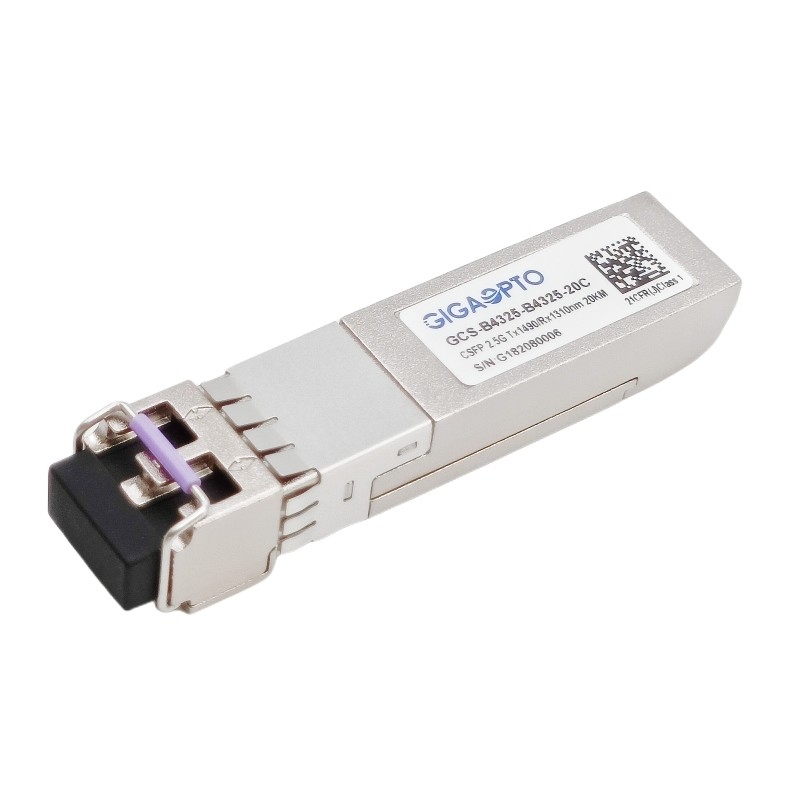

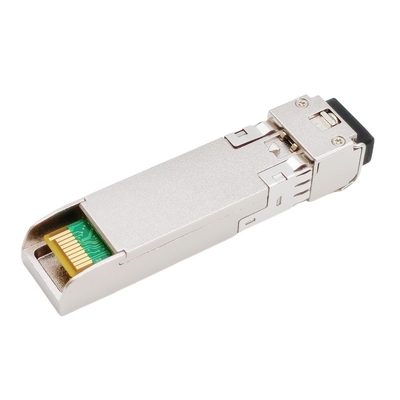

Kompaktowy nadajnik-odbiornik Bi-Di SFP 2,488 Gb/s 1490nm TX 1310nm RX 20km
Opis
Urządzenie nadawczo-odbiorcze GCS-B4325-B4325-20C to wysokowydajny, opłacalny moduł, w którym oba porty są dwukierunkowe, każdy port obsługuje przepustowość 2448 Mb/s i odległość transmisji 20 km z SMF.
Dwukanałowa jednostka nadawczo-odbiorcza składa się z trzech sekcji: wysokiej jakości nadajnika laserowego DFB 1490 nm, niezawodnej fotodiody PIN 1310 nm zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w MSA SFF-8472.
Transceiver jest w pełni kompatybilny z umową Compact SFP Multi-Source Agreement (MSA).
Specyfikacje
| Kategoria produktu | 2 światłowodowe transceiver CSFP | Nr części | GCS-B4325-B4325-20C |
| Współczynnik kształtu | WPZiB | Technologia | Dwupasmowe BIDI |
| Fragment-Prędkość(GB/s) | 2,488 g/2,488 g | Liczba pasów | 2x (Tx/Rx) |
| Transmisja kablowa | 20km | Interfejs | Podwójny LC UPC |
| TXŚrodekDługość fali | 2x 1310nm | RXŚrodekDługość fali | 2x 1490nm |
| Napięcie zasilania | +3,3 V (typowo) | Rozpraszanie mocy | ≤ 1,8 W |
| NadajnikRodzaj | Laser DFB | RodbiorcaRodzaj | SZPILKA |
| NadajnikMoc | -5 ~ 0dBm | RodbiorcaWrażliwość | <-19dBm |
| Wskaźnik wymierania | > 9dB | Przeciążenie odbiornika | > 0dBm |
| OptycznyBbudżet (dB) | 14dB | Diagnostyka cyfrowa | Wbudowany |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 36 miesięcy |
| Przechowywanie: -40°C do 85°C | MTBF | 1 000 000 godzin | |
| Zgodność | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1470 | 1490 | 1510 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -5 | 0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,16 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1330 | Nm | ||||
| czułość odbiornika | -19 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -19 | dBm | |||||
| LOS Assert | LOSA | -30 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @2488Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
