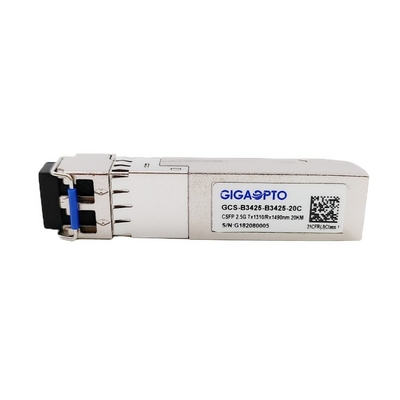

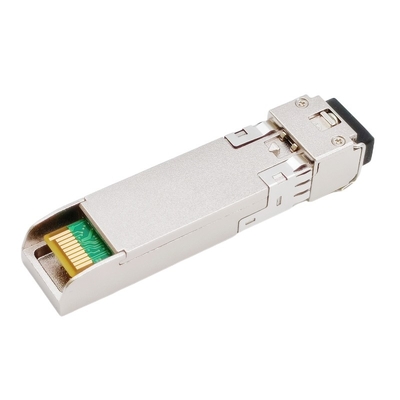

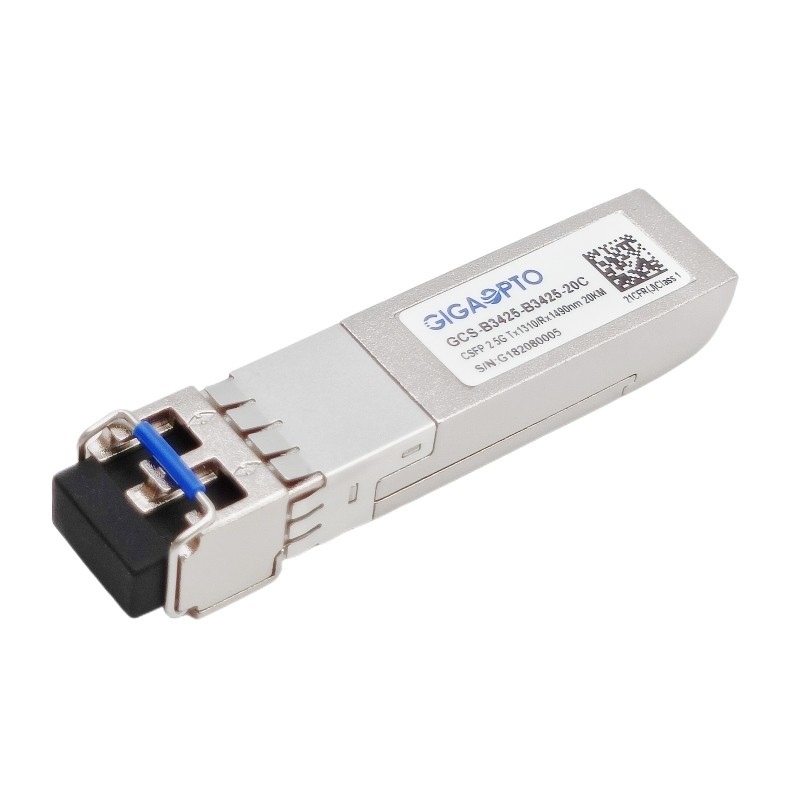

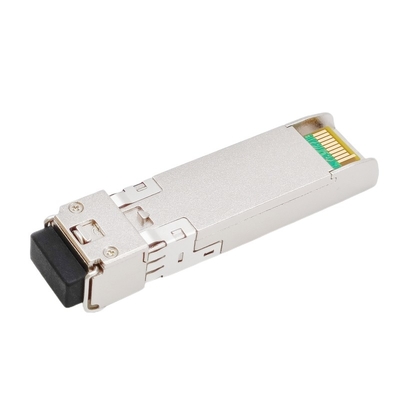

2.5Gbps CSFP Dual BIDI 20km TX1310 RX1490 Transceiver LC DOM
Opis
GCS-B3425-B3425-20C jest zgodny z opcją 2 umowy Multi-Source Agreement (MSA) Compact Small Form-Factor Pluggable (CSFP), zapewnia 2,488 Gb/s i 20 km transmisji przez światłowód jednomodowy (SMF) przy długości fali 1310nmTx /1490nmRx przez złącze LC. Jest on wyposażony w 20-stykowe złącze SFP, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w MSA SFF-8472.
Transceiver składa się z dwukanałowego dwukierunkowego optycznego zespołu nadawczo-odbiorczego składającego się z pięciu sekcji: sterownika LD, wzmacniacza limitującego, cyfrowego monitora diagnostycznego, typu lasera (laser DFB) i fotodetektora PIN.
Wyjście optyczne można wyłączyć za pomocą wejścia wysokiego poziomu logicznego TTL Tx Disable, a system może również wyłączyć moduł przez I2C.Usterka Tx służy do wskazania, że degradacja lasera.Wyjście utraty sygnału (LOS) służy do wskazania utraty wejściowego sygnału optycznego odbiornika lub stanu łącza z partnerem.System może również uzyskać informacje LOS (lub Link)/Disable/Fault poprzez dostęp do rejestru I2C.Konwencjonalny SFP będzie działał po podłączeniu do gniazda C-SFP, jednocześnie nie uszkadzając C-SFP i płyty głównej, jeśli moduł C-SFP jest podłączony do konwencjonalnego gniazda SFP
Specyfikacje
| Kategoria produktu | Transceiver 2.5G CSFP | Nr części | GCS-B3425-B3425-20C |
| typ przesyłki | WPZiB | Rodzaj | Dwuwłóknowe BIDI |
| Szybkość transmisji (Gb/s) | 2,488 g/2,488 g | Liczba pasów | 2x (Tx/Rx) |
| Maksymalna długość kabla | 20km | Złącze | Podwójny LC |
| Długość fali TX | 2x 1310nm | Długość fali RX | 2x 1490nm |
| Napięcie zasilania | +3,3 V (typowo) | Rozpraszanie mocy | ≤ 1,8 W |
| Typ TX | DFB | Typ RX | SZPILKA |
| Moc wyjściowa TX | -5 ~ 0dBm | Czułość RX | <-19dBm |
| Wskaźnik wymierania | > 9dB | Nasycenie | > 0dBm |
| Budżet optyczny (dB) | 14dB | Diagnostyka cyfrowa | Wbudowany |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 36 miesięcy |
| Przechowywanie: -40°C do 85°C | MTBF | 1 000 000 godzin | |
| Zgodność | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1260 | 1310 | 1360 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -5 | 0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,16 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1470 | 1510 | Nm | ||||
| czułość odbiornika | -19 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -19 | dBm | |||||
| LOS Assert | LOSA | -30 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @2488Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
