Szczegóły Produktu:
|
| Rodzaj: | Podwójny CSFP EX | Szybkość transmisji: | Podwójne 1,244 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1310nm | Długość fali RX: | 2x1490nm |
| Laser: | DFB | Przenoszenie: | 40km |
| Temperatura: | standardowo 0 do 70°C | słowa kluczowe: | 1.244G Transceiver BIDI CSFP |
| Podkreślić: | Dwukanałowy CSFP,1.244G CSFP,40-kilometrowy moduł nadawczo-odbiorczy BIDI |
||

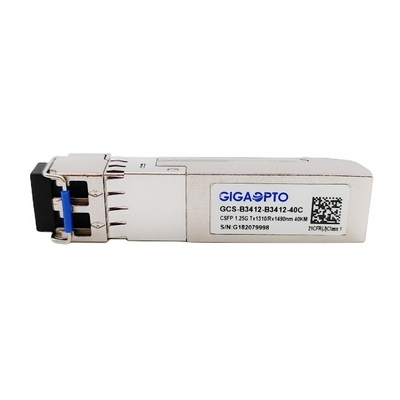

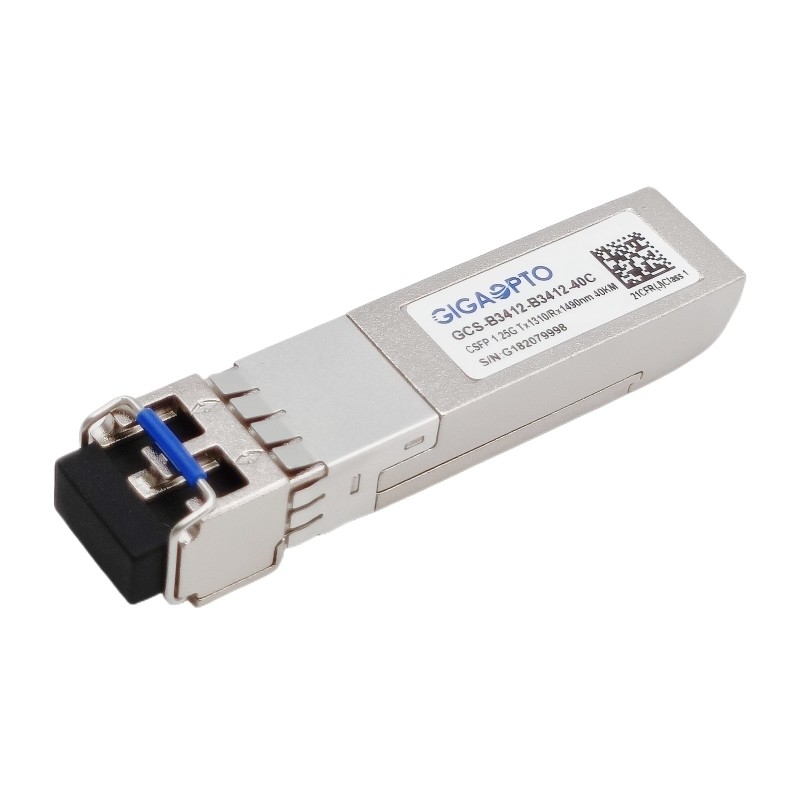

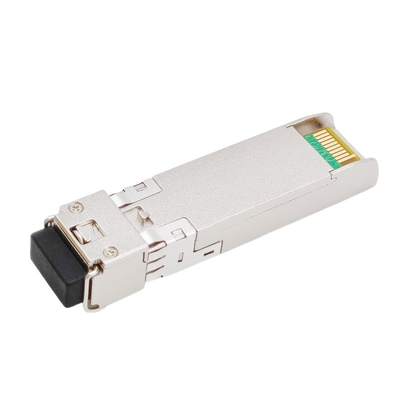

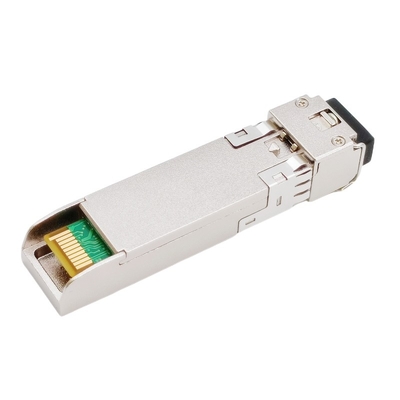

1.244G Dwukanałowy moduł nadawczo-odbiorczy BIDI CSFP TX1310nm RX1490nm SMF 40km
Opis
Ten GCS-B3412-B3412-40C jest urządzeniem nadawczo-odbiorczym CSFP (Compact SFP), w którym oba porty są dwukierunkowe, tj. zapewniają
podwójna pojemność w porównaniu do normalnych transceiverów BiDi, w których jeden port nie jest używany.Wymaga to, aby sprzęt hosta obsługiwał transceivery CSFP.
Obsługuje przepustowość 1244 Mb / s i odległość transmisji 40 km z SMF.Dla każdego portu jednostka nadawczo-odbiorcza składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Specyfikacje
| Seria produktów | Transceiver 1G CSFP | Nr części | GCS-B3412-B3412-40C |
| Opakowania | WPZiB | Rodzaj | podwójny BiDi EX |
| Szybkość transmisji (Gb/s) | 2x 1.244G | Liczba pasów | 2x (Tx/Rx) |
| Długość kabla | 40km | Złącze | Dupleks LC/UPC |
| Długość fali TX | 2x 1310nm | Długość fali RX | 2x 1490nm |
| Napięcie | +3,3 V (typowo) | Pobór energii | ≤ 1,3W |
| Część nadajnika | DFB | Część odbiornika | SZPILKA |
| Moc nadajnika | -5 ~ 0dBm | Czułość RX | < -25dBm |
| Wskaźnik wymierania | > 9dB | Przeciążać | > 0dBm |
| Budżet optyczny (dB) | 20dB | DOM/DDM | Wspierać się |
| Temperatura | Eksploatacja: Komercyjna 0 do 70°C | Gwarancja | 36 miesięcy |
| Przechowywanie: -40°C do 85°C | Waga | 25 gram | |
| Zgodność | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1290 | 1310 | 1330 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -5 | 0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1470 | 1490 | 1510 | Nm | |||
| czułość odbiornika | -25 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -27 | dBm | |||||
| LOS Assert | LOSA | -40 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @1244Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
