Szczegóły Produktu:
|
| Rodzaj: | Podwójny 1000Base-BX CSFP eLX | Szybkość transmisji: | Podwójne 1,25 Gb/s |
|---|---|---|---|
| Długość fali TX: | 2x1550nm | Długość fali RX: | 2x1310nm |
| LD/PD: | DFB+PIN | Przenoszenie: | 20km |
| Głoska bezdźwięczna: | Światłowód jednomodowy | Atrakcja: | Optyczny moduł nadawczo-odbiorczy CSFP |
| Podkreślić: | Transceiver CSFP,CSFP 20 km,pojedyncze włókno modułu sfp |
||

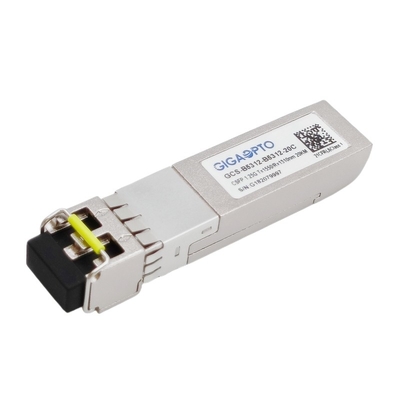

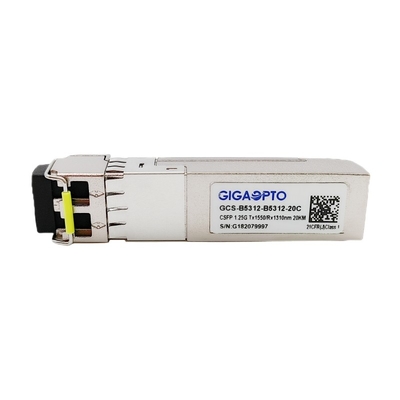

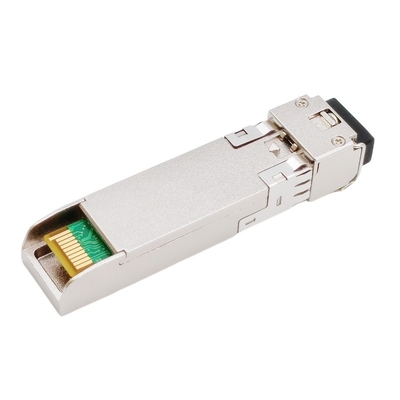

Kompaktowy transceiver Bi-Di SFP 1,25 Gb/s, zasięg 20 km 1550 nm TX 1310 nm RX
Opis
Ten transceiver GCS-B5312-B5312-20C CSFP jest produktem o bardzo niskim poborze mocy (pobór mocy < 1,3 W), wysokiej wydajności i wysokiej stabilności, pracującym w standardowej temperaturze komercyjnej, zapewnia 2-kanałową przepustowość 1000Base-BX do 20 km w porównaniu ze standardowym pojedynczym włókno modowe poprzez złącze dupleksowe LC.
Transceiver CSFP BIDI LX20 jest wyposażony w dwa niezależne kanały transmisji danych, dla każdego oddzielnego kanału ten transceiver wykorzystuje wysoce niezawodny nadajnik laserowy DFB 1550nm i odbiornik fotodiodowy 1310nm PIN, wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy 1.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFP MSA SFF-8472.
Ten transceiver CSFP eLX jest w pełni zgodny z kompaktową opcją MSA 2 z możliwością wtyku Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Specyfikacje
| Seria produktów | 1,25 GB WPBiO | P/N | GCS-B5312-B5312-20C |
| Pakietyimbirowy | WPZiB | Rodzaj | podwójny BiDi eLX |
| FragmentWskaźnik(GB/s) | 2x 1.25G | Liczba pasów | 2x Tx/ 2x Rx |
| Zasięg linków | 20km | Interfejs | dupleks LC/UPC |
| Długość fali TX(Typowy) | 2x 1550nm | Długość fali RX(Typowy) | 2x 1310nm |
| Napięcie zasilania | +3,3 V (typowo) | MocRozpusta | ≤ 1,2W |
| TokupantSkładnik | DFB | RodbiorcaSkładnik | SZPILKA |
| NadajnikMoc | -9 ~ -3dBm | RXSwrażliwość | <-22dBm |
| Wskaźnik wymierania | > 9dB | Nasycenie RX | > -3dBm |
| Moc-bbudżet (dB) | 13dB | DOM | Wspierać się |
| Środowisko | Praca: standardowo od 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga | 25 gram | |
| Protokoły | Gigabit Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1480 | 1550 | 1580 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -9 | -3 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1330 | Nm | ||||
| czułość odbiornika | -23 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -23 | dBm | |||||
| LOS Assert | LOSA | -35 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 27-1 @1250Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
