Szczegóły Produktu:
|
| Rodzaj: | 2-włóknowy 100Base CSFP | Szybkość transmisji danych (Gbps): | Podwójny 155 Mb/s |
|---|---|---|---|
| Długość fali TX: | 2x1550nm | Długość fali RX: | 2x1310nm |
| Składnik: | DFB+PIN | Dystans: | 40km |
| DOM/DDM: | Utrzymany | słowa kluczowe: | Transceiver 100Base-BX CSFP |
| Podkreślić: | 100BASE BX CSFP,CSFP Dual BIDI,Transceiver DOM SM |
||

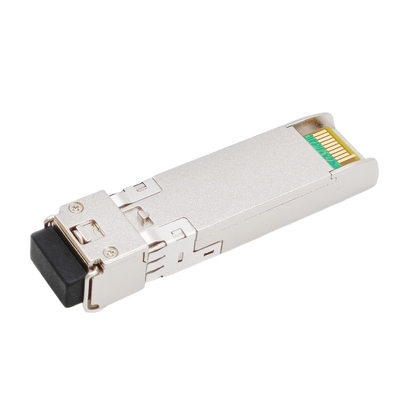

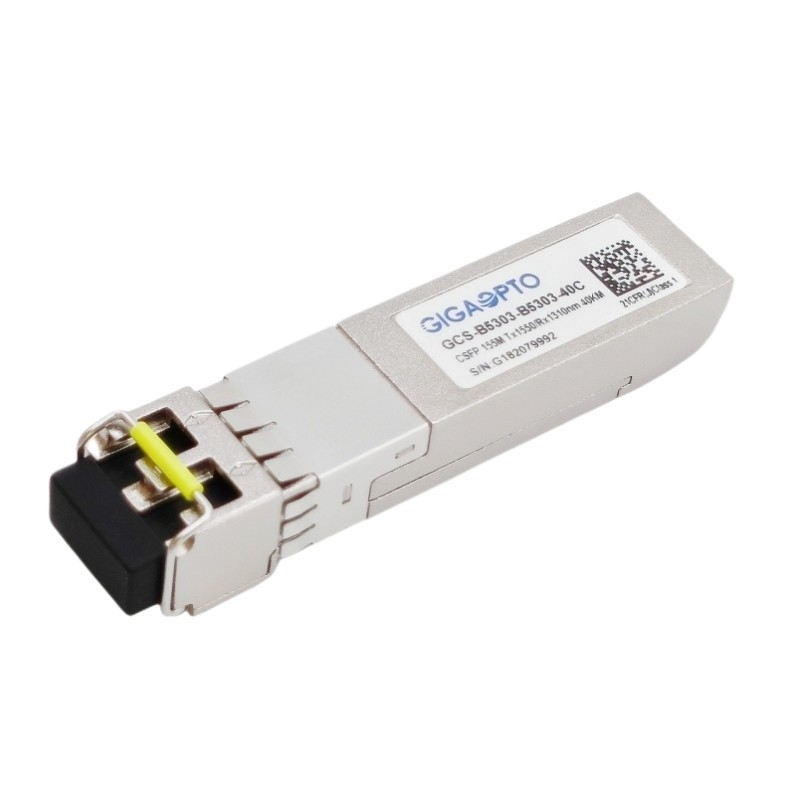

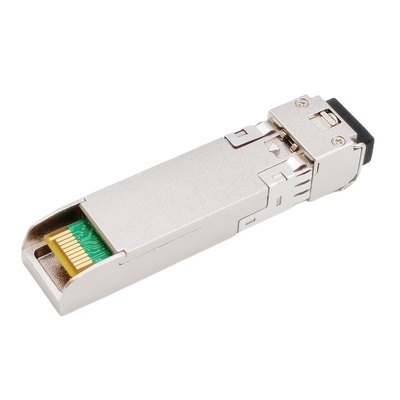

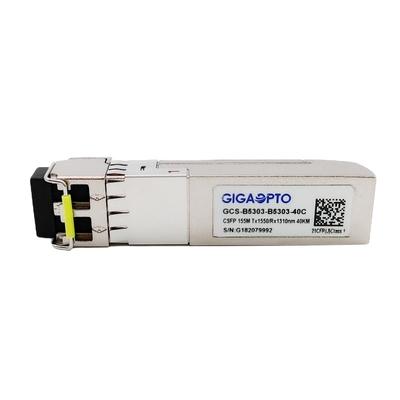

Kompaktowy transceiver SFP 155Mb/s 1550nm TX 1310nm RX 40km
Opis
Ten transceiver GCS-B5303-B5303-40C CSFP to produkt o wysokiej wydajności i wysokiej stabilności działający w standardowej temperaturze, zapewnia przepustowość 2-kanałową 100Base-BX do 40 km przez światłowód jednomodowy (SMF) przy nominalnej długości fali 1550nmTx/1310nmRx przez złącze LC.
Dla każdego kanału transceiver składa się z trzech sekcji: wysoce niezawodnego nadajnika laserowego DFB 1550 nm, wysokiej jakości fotodetektora PIN 1310 nm zintegrowanego z przedwzmacniaczem transimpedancyjnym (TIA) i jednostką sterującą MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFP MSA SFF-8472.
Ten 2-włókienkowy transceiver 100Base jest w pełni zgodny z kompaktową opcją 2 MSA Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Cechy
| Seria produktów | 2 włókna 100Base CSFP | Pnr art. | GCS-B5303-B5303-40C |
| Pakiet | WPZiB | Rodzaj | 2x BIDI na port SFP |
| Dane-Wskaźnik(K1/K2) | 155Mb/s/155Mb/s | Liczba pasów | 2x (Tx/Rx) |
| Przenoszenie | 40km @ G652 SMF | Złącze | LC Duplex |
| Długość fali-Ch1 | TX_1550nm/RX_1310nm | Długość fali-Ch2 | TX_1550nm/RX_1310nm |
| MocNapięcie | +3,3V | MocRozpusta | ≤ 1,3W |
| NadajnikRodzaj | Laser DFB | OdbiorcaRodzaj | SZPILKA |
| TokupantMoc | -1 ~ -4dBm | RodbiorcaWrażliwość | <-39dBm |
| Wskaźnik wymierania | > 9dB | Przeciążać | > -3dBm |
| OptycznyBudżet (dB) | 38dB | Diagnostyka cyfrowa | Wspierać się |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Protokoły | Szybki Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1570 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -4 | -1 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1330 | Nm | ||||
| czułość odbiornika | -35 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -35 | dBm | |||||
| LOS Assert | LOSA | -45 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
