Szczegóły Produktu:
|
| Rodzaj produktu: | 2 włókna 100Base CSFP BIDI EX | Szybkość transmisji danych (K1/K2): | 155Mb/s/155Mb/s |
|---|---|---|---|
| Długość fali (Ch1/Ch2): | TX_1310nm/RX_1550nm | Przenoszenie: | 40km |
| Składnik: | FP+PIN | Temperatura: | Reklama w telewizji |
| Złącze: | Podwójny LC | słowa kluczowe: | 2 światłowodowe nadajniki-odbiorniki BIDI EX |
| Podkreślić: | RX 1550nm CSFP,TX 1310nm CSFP,100 baz CSFP |
||

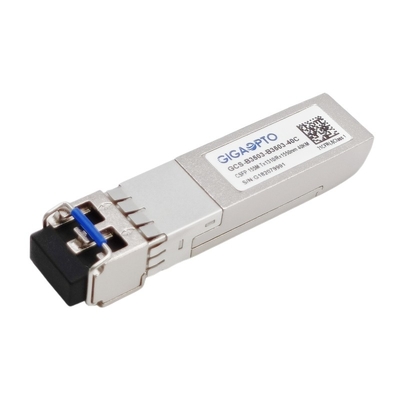

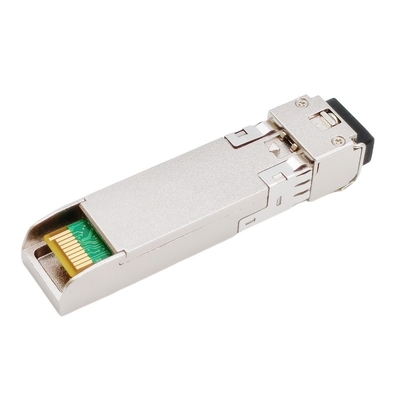

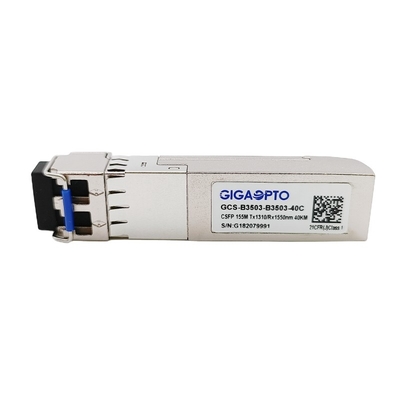

Kompaktowy transceiver Bi-Di SFP 155Mb/s 1310nm TX 1550nm RX 40km
Opis
Ten 2-włóknowy transceiver 100Base CSFP to produkt o bardzo niskim poborze mocy (pobór mocy < 1,3 W), wysokiej wydajności i wysokiej stabilności, działający w temperaturze komercyjnej, obsługujący 155 Mb/s i odległość transmisji 40 km za pomocą kabla SMF.
Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Transceivery są kompatybilne z Compact SFP Multi-Source Agreement (MSA) i SFF-8472.
Cechy
| Seria produktów | 2 włókna 100Base CSFP | Pnr art. | GCS-B3503-B3503-40C |
| Pakiet | WPZiB | Rodzaj | 2x BIDI na port SFP |
| Dane-Wskaźnik(K1/K2) | 155Mb/s/155Mb/s | Liczba pasów | 2x (Tx/Rx) |
| Przenoszenie | 40km @ G652 SMF | Złącze | LC Duplex |
| Długość fali-Ch1 | TX_1310nm/RX_1550nm | Długość fali-Ch2 | TX_1310nm/RX_1550nm |
| MocNapięcie | +3,3V | MocRozpusta | ≤ 1,3W |
| NadajnikRodzaj | Laser FP | OdbiorcaRodzaj | Fotodioda PIN |
| TokupantMoc | -1 ~ -4dBm | RodbiorcaWrażliwość | <-39dBm |
| Wskaźnik wymierania | > 9dB | Przeciążać | > -3dBm |
| OptycznyBudżet (dB) | 38dB | Diagnostyka cyfrowa | Wspierać się |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Protokoły | Szybki Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1260 | 1310 | 1360 | Nm | |||
| Szerokość widmowa (RMS) | λ | 4 | Nm | |||||
| Średnia moc wyjściowa | Dąsać się | -1 | -4 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1530 | 1570 | Nm | ||||
| czułość odbiornika | -35 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -35 | dBm | |||||
| LOS Assert | LOSA | -45 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
