Szczegóły Produktu:
|
| Rodzaj produktu: | Kompaktowy nadajnik-odbiornik SFP BIDI 155 Mb/s | Szybkość bitowa: | 155Mb/s/155Mb/s |
|---|---|---|---|
| Długość fali (K1): | TX1310nm/RX1490nm | Długość fali (Ch2): | TX1310nm/RX1490nm |
| Długość kabla: | 40km | Złącze: | Podwójny LC/UPC |
| Składnik: | FP+PIN | słowa kluczowe: | Dwukanałowy kompaktowy transceiver SFP |
| Podkreślić: | Kompaktowy dwukanałowy SFP,kompaktowy SFP RX1490nm,CSFP 155 Mb/s |
||

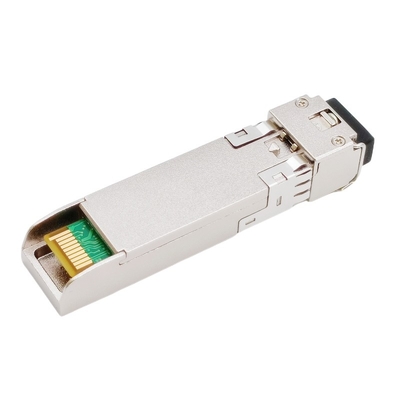

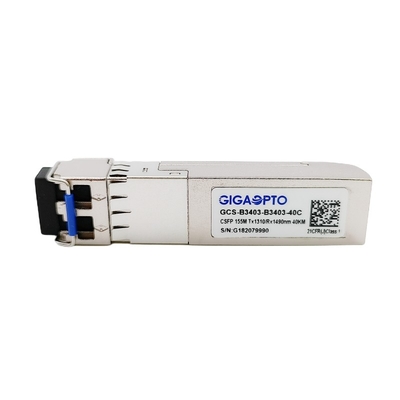

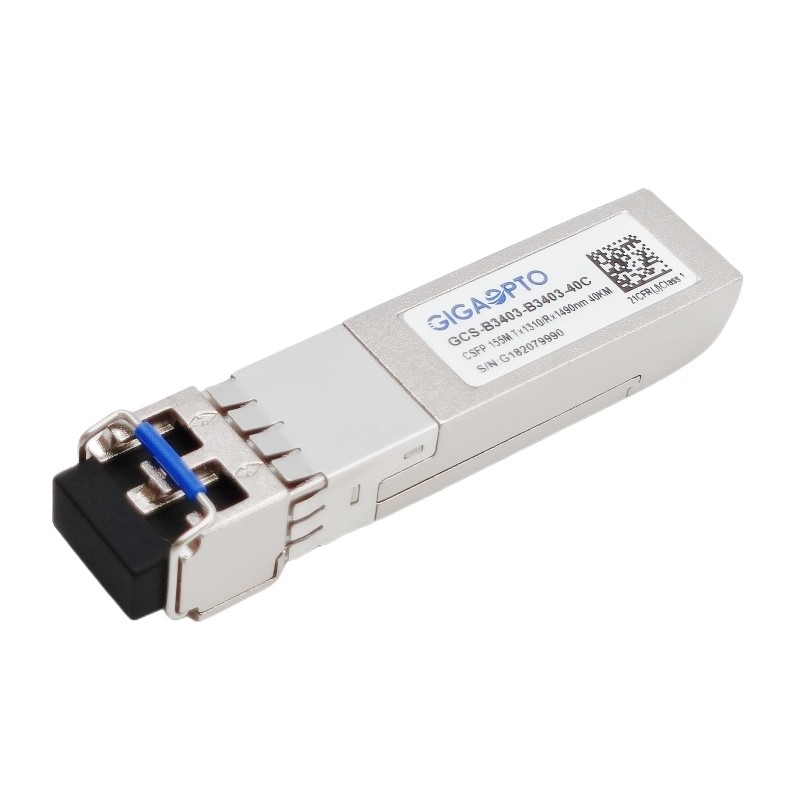

Kompaktowy transceiver Bi-Di SFP 155Mb/s 1310nm TX1490nm RX 40km
Opis
GCS-B3403-B3403-40C to kompaktowy moduł wtykowy o małej obudowie (CSFP) to wersja SFP o tym samym mechanicznym współczynniku kształtu, umożliwiająca dwa niezależne dwukierunkowe kanały na port.
Zawiera dwa BOSA w jednym porcie SFP, każdy BOSA składa się z wysokiej jakości nadajnika laserowego 1310 nm FP i fotodiody PIN o wysokiej czułości 1490 nm, zapewniającej przepustowość 155 Mb/s z transmisją łącza 40 km.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFP MSA SFF-8472, zapewnione są monitorowanie w czasie rzeczywistym temperatury, napięcia zasilania, prądu polaryzacji lasera, średniej mocy wyjściowej lasera i mocy wyjściowej odbioru.
Ten kompaktowy transceiver SFP 155 Mb/s jest w pełni zgodny z kompaktową opcją 2 MSA Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Cechy
| Seria produktów | Kompaktowy moduł SFP 155 Mb/s, podwójny BIDI | P/N | GCS-B3403-B3403-40C |
| Współczynnik kształtu | Kompaktowy SFP | Rodzaj | Podwójny kanał BIDI na port SFP |
| Szybkość przesyłania danych(K1/K2) | 155Mb/s/155Mb/s | Liczba pasów | 2x (Tx/Rx) |
| Przenoszenie | 40km @ SMF | Złącze | LC Duplex |
| Długość fali-Ch1 | TX1310nm/RX1490nm | Długość fali-Ch2 | TX1310nm/RX1490nm |
| MocNapięcie | +3,3V | MocRozpusta | ≤ 1,3W |
| NadajnikRodzaj | Laser FP | OdbiorcaRodzaj | PIN/TIA |
| TX PrzeciętnyMoc | -1 ~ -4dBm | RXWrażliwość | <-39dBm |
| Wskaźnik wymierania | > 9dB | RX Nasycenie | > -3dBm |
| OptycznyBudżet (dB) | 38dB | Diagnostyka cyfrowa | Wspierać się |
| Temperatura | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Protokoły | Szybki Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1260 | 1310 | 1360 | Nm | |||
| Szerokość widmowa (RMS) | λ | 4 | Nm | |||||
| Średnia moc wyjściowa | Dąsać się | -1 | -4 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1470 | 1510 | Nm | ||||
| czułość odbiornika | -35 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -35 | dBm | |||||
| LOS Assert | LOSA | -45 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
