Szczegóły Produktu:
|
| Rodzaj produktu: | 155 Mb/s CSFP EX | Przepustowość (Ch1/Ch2): | 155Mb/s/155Mb/s |
|---|---|---|---|
| Długość fali (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Odległość światłowodu: | 40km |
| Typ LD/PD: | DFB+PIN | Temperatura: | standardowo 0 do 70°C |
| Złącze: | LC | słowa kluczowe: | Optyczny moduł nadawczo-odbiorczy CSFP BIDI |
| Podkreślić: | 2x 155Mbps Compact SFP,LC Compact SFP,1310nm 1490nm sfp |
||

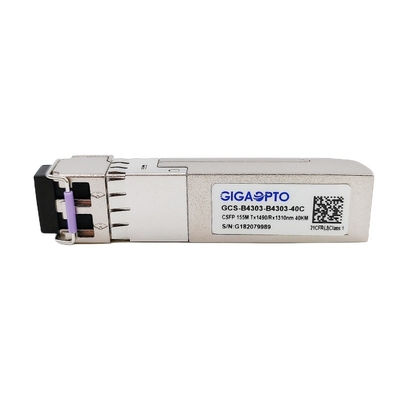

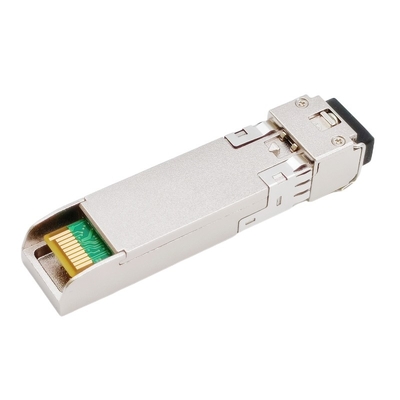

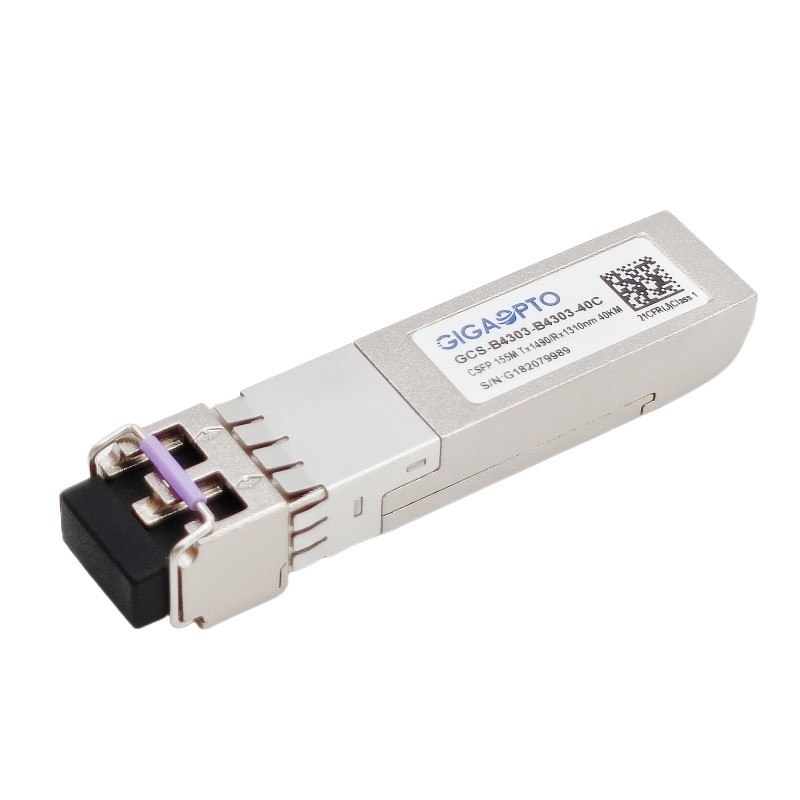

2x 155Mbps TX_1490nm/RX_1310nm CSFP Transceiver BIDI LC 40km DOM
Opis
GCS-B4303-B4303-40C to kompaktowy moduł wtykowy o małej obudowie (CSFP) to wersja SFP o tym samym mechanicznym współczynniku kształtu, umożliwiająca dwa niezależne dwukierunkowe kanały na port.
Zawiera dwa BOSA w jednym porcie SFP, każdy BOSA składa się z wysokiej jakości nadajnika laserowego 1490 nm DFB i wysokiej czułości fotodiody PIN 1310 nm, zapewniającej przepustowość 155 Mb/s z transmisją łącza 40 km.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFP MSA SFF-8472, zapewnione są monitorowanie w czasie rzeczywistym temperatury, napięcia zasilania, prądu polaryzacji lasera, średniej mocy wyjściowej lasera i mocy wyjściowej odbioru.
Ten dwuwłóknowy transceiver CSFP jest w pełni zgodny z kompaktową opcją 2 MSA Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Cechy
| Seria produktów | 2x 155 Mbps CSFP BIDI | Pnr art. | GCS-B4303-B4303-40C |
| Pakiet | WPZiB | Rodzaj | 2x BIDI na port SFP |
| Dane-Wskaźnik(K1/K2) | 155Mb/s/155Mb/s | Liczba pasów | 2x (Tx/Rx) |
| Przenoszenie | 40km @ G652 SMF | Złącze | LC Duplex |
| Długość fali-Ch1 | TX_1490nm/RX_1310nm | Długość fali-Ch2 | TX_1490nm/RX_1310nm |
| MocNapięcie | +3,3V | MocRozpusta | ≤ 1,3W |
| NadajnikRodzaj | Laser DFB | OdbiorcaRodzaj | Fotodioda PIN/TIA |
| TokupantMoc | -1 ~ -4dBm | RodbiorcaWrażliwość | <-39dBm |
| Wskaźnik wymierania | > 9dB | Przeciążać | > -3dBm |
| OptycznyBudżet (dB) | 38dB | Diagnostyka cyfrowa | Wspierać się |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Protokoły | Szybki Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1470 | 1490 | 1510 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -4 | -1 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1330 | Nm | ||||
| czułość odbiornika | -35 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -35 | dBm | |||||
| LOS Assert | LOSA | -45 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
