Szczegóły Produktu:
|
| Rodzaj produktu: | 100M Kompaktowy SFP BIDI LX20 | Szybkość transmisji: | 100Mbps/100Mbps |
|---|---|---|---|
| Długość fali (K1): | TX1550nm/RX1310nm | Długość fali (Ch2): | TX1550nm/RX1310nm |
| Zasięg linków: | 20km | Interfejs: | Podwójny LC |
| Temperatura: | Reklama w telewizji | słowa kluczowe: | Kompaktowy moduł BIDI SFP 100 Mb/s |
| Podkreślić: | Kompaktowy SFP 100 Mb / s,Kompaktowy SFP 20 km,Dwukierunkowy optyczny nadajnik-odbiornik RX1310nm |
||

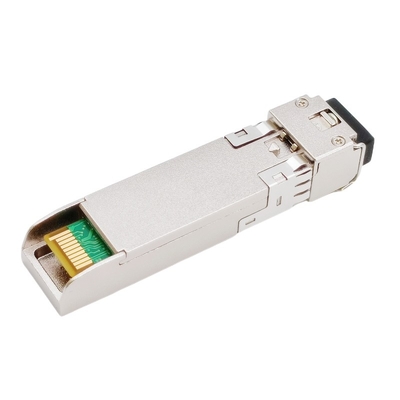

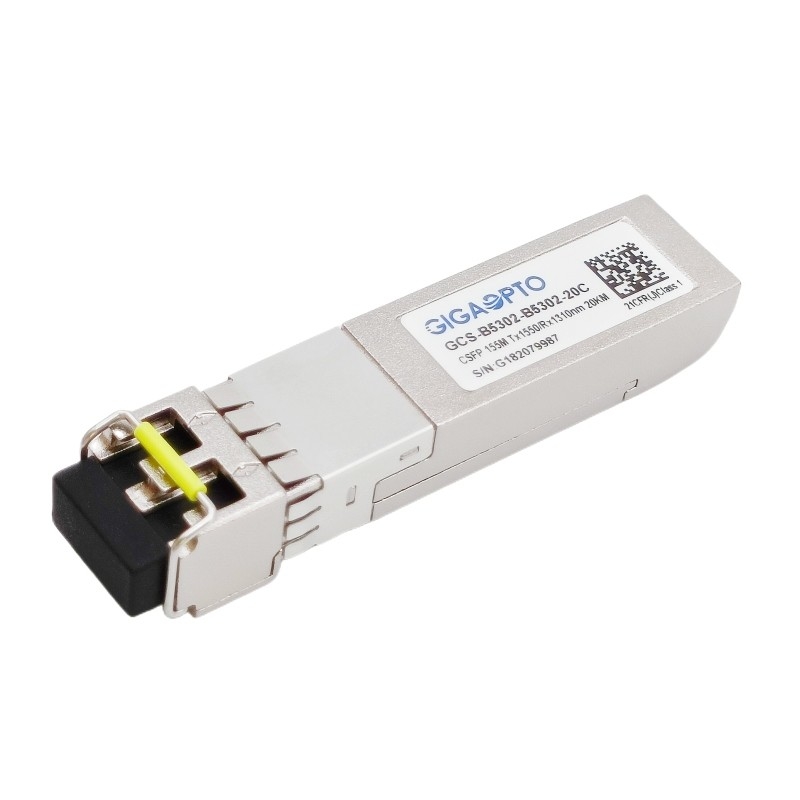

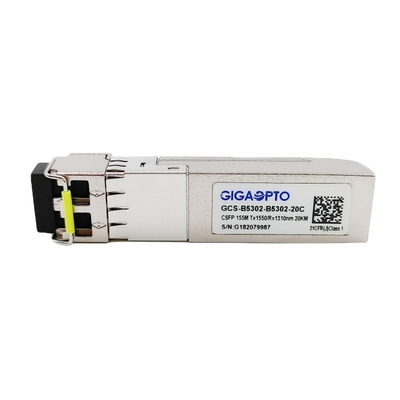

Kompaktowy dwukierunkowy transceiver optyczny SFP 100 Mb / s TX1550nmRX1310nm LC 20 km DOM
Opis
GCS-B5302-B5302-20C jest specjalnie zaprojektowany do wysokowydajnych zintegrowanych dwóch dwukierunkowych łączy na jednomodowym włóknie dupleksowym, każde łącze obsługuje przepustowość 155 Mb/s i 20 km transmisji z interfejsem LC.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFP MSA SFF-8472.
Ten transceiver CSFP LX jest w pełni zgodny z kompaktową opcją MSA 2 Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Cechy
| Seria produktów | Kompaktowe SFP BIDI 100 Mb/s | Pnumer sztuki | GCS-B5302-B5302-20C |
| Współczynnik kształtu | Kompaktowy SFP | Rodzaj | 2 BOSA na port sfp |
| Szybkość przesyłania danych(K1/K2) | 155Mb/s/155Mb/s | Liczba pasów | 2x (Tx/Rx) |
| Długość kabla | 20km | Interfejs | Podwójny LC |
| Długość fali-Ch1 | TX1550nm/RX1310nm | Długość fali-Ch2 | TX1550nm/RX1310nm |
| MocNapięcie | +3,3V | MocRozpusta | ≤ 1,3W |
| LaserRodzaj | Laser DFB | FotodetektorRodzaj | SZPILKA |
| TX PrzeciętnyMoc | -13 ~ -9dBm | RXWrażliwość | <-32 dBm |
| Wskaźnik wymierania | > 9dB | RX Nasycenie | > -3dBm |
| OptycznyBudżet (dB) | 19dB | Diagnostyka cyfrowa | Wspierać się |
| Temperatura | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Protokoły | Szybki Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1570 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -13 | -9 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1330 | Nm | ||||
| czułość odbiornika | -32 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -32 | dBm | |||||
| LOS Assert | LOSA | -45 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 27-1 @155Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
