Szczegóły Produktu:
|
| Rodzaj produktu: | 100BASE CSFP LX20 | Szybkość transmisji: | 155Mb/s/155Mb/s |
|---|---|---|---|
| Długość fali (K1): | TX1550nm/RX1310nm | Długość fali (Ch2): | TX1550nm/RX1310nm |
| Odległość łącza: | 20km | Złącze: | Podwójny LC |
| DOM/DDM: | Utrzymany | ||
| Podkreślić: | Kompaktowy SFP 100BASE,Kompaktowy SFP TX1310nm,Dwukierunkowy światłowód RX1550nm |
||

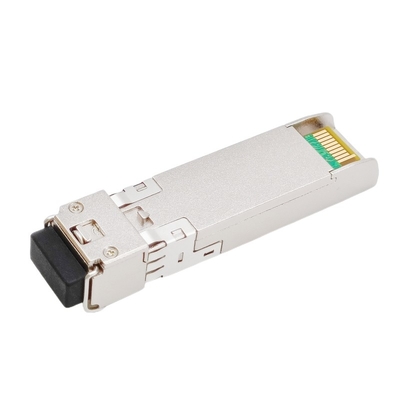

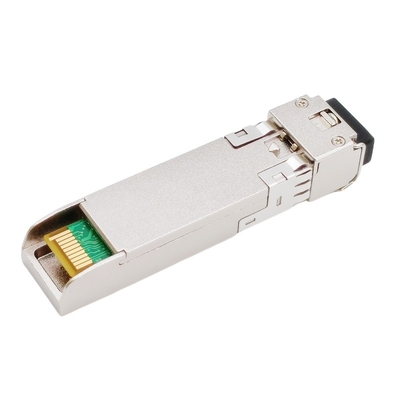

100BASE CSFP Podwójny dwukierunkowy transceiver światłowodowy TX1310nmRX1550nm LC 20km DOM
Opis

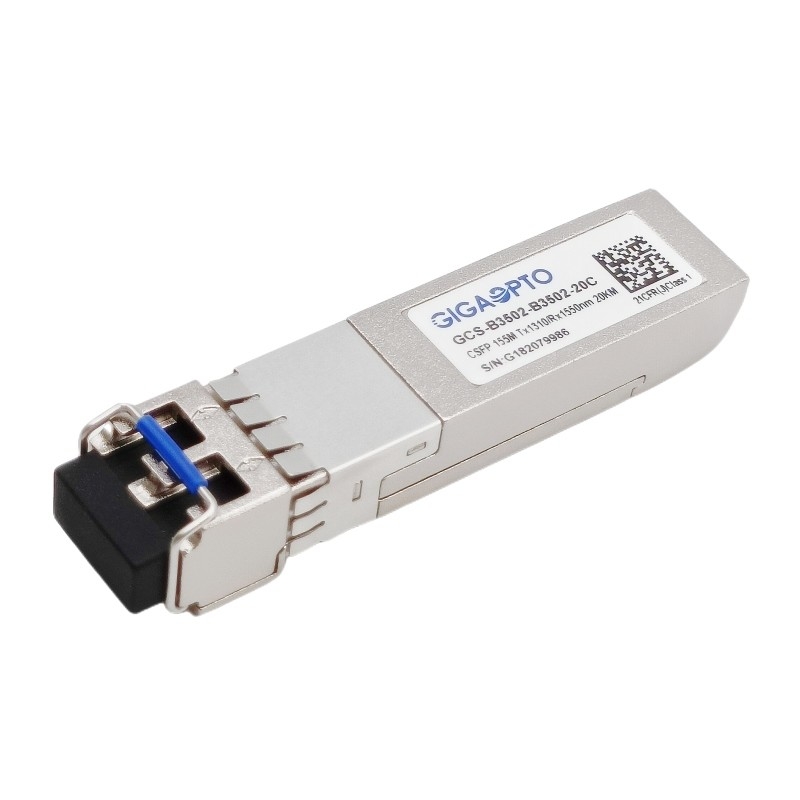

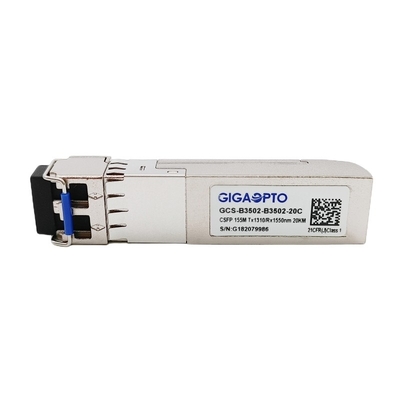

GCS-B3502-B3502-20C to wysokowydajny moduł nadawczo-odbiorczy CSFP dla łączy danych Fast Ethernet.
Został specjalnie zaprojektowany do wysokowydajnych zintegrowanych dwóch dwukierunkowych łączy na jednomodowym włóknie dupleksowym, każde łącze obsługuje przepustowość 155 Mb/s i 20 km transmisji z interfejsem LC.
Dla każdego kanału ta jednostka nadawczo-odbiorcza BIDI składa się z nadajnika laserowego DFB 1310 nm i fotodiody PIN 1550 nm, wszystkie moduły spełniają wymagania bezpieczeństwa lasera klasy 1.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFP MSA SFF-8472.
Ten transceiver CSFP LX jest w pełni zgodny z kompaktową opcją MSA 2 Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Cechy
| Seria produktów | 100Base CSFP LX20 | Pnumer sztuki | GCS-B3502-B3502-20C |
| Opakowania | WPZiB | Rodzaj | 2 BOSA na port |
| Szybkość przesyłania danych(K1/K2) | 155Mb/s/155Mb/s | Liczba pasów | 2x (Tx/Rx) |
| Odległość łącza | 20km | Złącze | dupleks LC |
| Długość fali-Ch1 | TX1310nm/RX1550nm | Długość fali-Ch2 | TX1310nm/RX1550nm |
| Napięcie | +3,3V | MocRozpusta | ≤ 1,3W |
| LaserRodzaj | Laser DFB | FotodiodaRodzaj | SZPILKA |
| TXMoc wyjściowa | -13 ~ -9dBm | RXWrażliwość | <-32 dBm |
| Wskaźnik wymierania | > 9dB | RXPrzeciążać | > -3dBm |
| Budżet mocy (dB) | 19dB | DDM/DOM | Wspierać się |
| Temperatura | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Protokoły | Szybki Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1290 | 1310 | 1330 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -13 | -9 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1570 | Nm | |||
| czułość odbiornika | -32 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -32 | dBm | |||||
| LOS Assert | LOSA | -45 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
