Szczegóły Produktu:
|
| Rodzaj produktu: | 100BASE CSFP | Szybkość przesyłania danych: | 155Mb/s/155Mb/s |
|---|---|---|---|
| Długość fali TX: | 2x1490nm | Długość fali RX: | 2x1310nm |
| Przenoszenie: | 20km | Głoska bezdźwięczna: | FNP |
| DOM/DDM: | Utrzymany | słowa kluczowe: | 2 światłowodowe transceiver światłowodowy 100BASE BIDI CSFP |
| Podkreślić: | 2 światłowodowy transceiver sfp,20 km transceiver światłowodowy sfp,kanał światłowodowy DOM sfp |
||

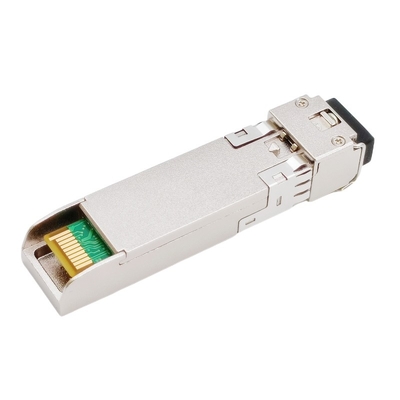

2 światłowody 100BASE BIDI CSFP Transceiver światłowodowy TX1490nmRX1310nm LC 20km DOM
Opis
Transceiver 100Base CSFP został specjalnie zaprojektowany dla wysokowydajnych zintegrowanych dwóch dwukierunkowych łączy na jednomodowym włóknie dupleksowym, każde łącze obsługuje przepustowość 155 Mb/s i transmisję 20 km z interfejsem LC.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFP MSA SFF-8472.
Ten transceiver CSFP LX jest w pełni zgodny z kompaktową opcją MSA 2 Small Form-Factor Pluggable (CSFP) i posiada certyfikat CE/RoHS.
Specyfikacje

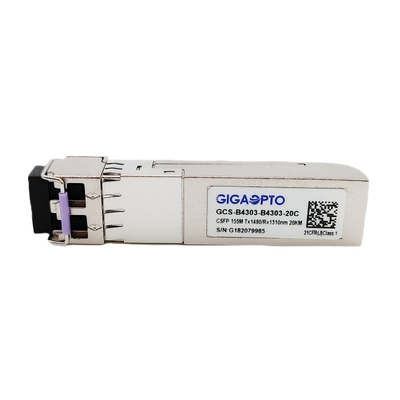

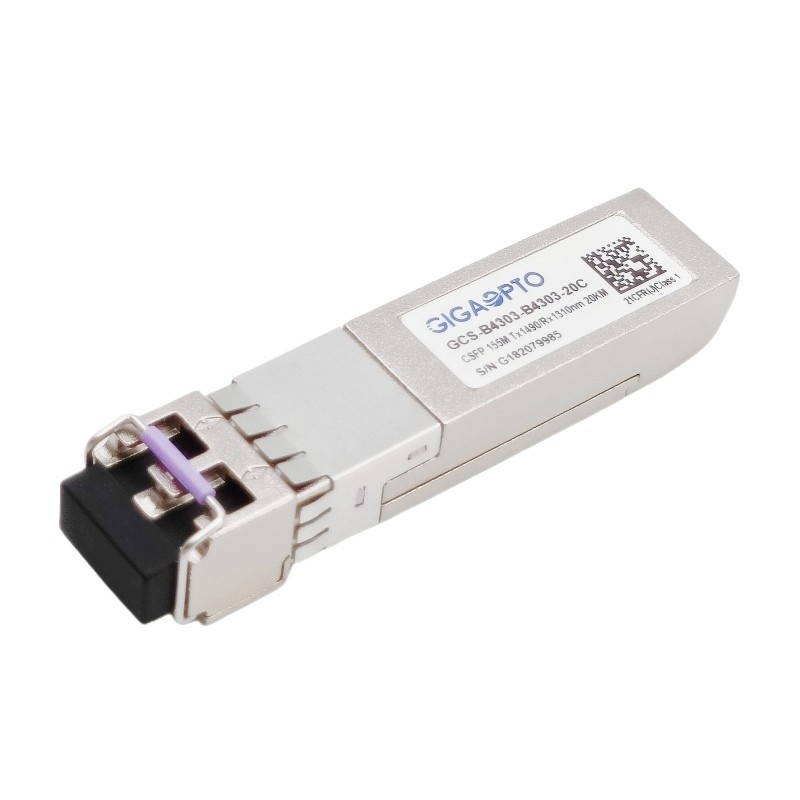

| Seria produktów | 100Base CSFP | Pnumer sztuki | GCS-B4303-B4303-20C |
| Pakiet | WPZiB | Rodzaj | 2 BOSA na port |
| Szybkość przesyłania danych(Mb/s) | 155Mb/s/155Mb/s | Liczba pasów | 2x (Tx/Rx) |
| Odległość łącza | 20km | Złącze | dupleks LC |
| Długość fali TX | 2x 1490nm | Długość fali RX | 2x 1310nm |
| Napięcie | +3,3 V (typowo) | Pobór energii | ≤ 1,3W |
| Typ/tor nadajnika | Laser DFB | Typ/tor odbiornika | SZPILKA |
| TXMoc wyjściowa | -14 ~ -8dBm | RXWrażliwość | <-32 dBm |
| Wskaźnik wymierania | > 9dB | RXPrzeciążać | > -3dBm |
| Budżet mocy (dB) | 18dB | DDM/DOM | Wspierać się |
| Temperatura | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Protokoły | Szybki Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1470 | 1490 | 1510 | Nm | |||
| Szerokość widmowa (-20dB) | σ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Dąsać się | -13 | -9 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1290 | 1330 | Nm | ||||
| czułość odbiornika | -32 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -32 | dBm | |||||
| LOS Assert | LOSA | -45 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 27-1 @155Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
