Szczegóły Produktu:
|
| Rodzaj produktu: | 100BASE Dual BIDI CSFP | Szybkość przesyłania danych: | 155 Mb/s |
|---|---|---|---|
| Kanał 1: | TX1310nm/RX1490nm | Kanał 2: | TX1310nm/RX1490nm |
| Przenoszenie: | 20km | Rodzaj kabla: | Światłowód jednomodowy |
| słowa kluczowe: | Transceiver światłowodowy 100BASE CSFP | ||
| Podkreślić: | Transceiver światłowodowy 100BASE,Transceiver światłowodowy CSFP,moduł optyczny TX1310nm sfp |
||

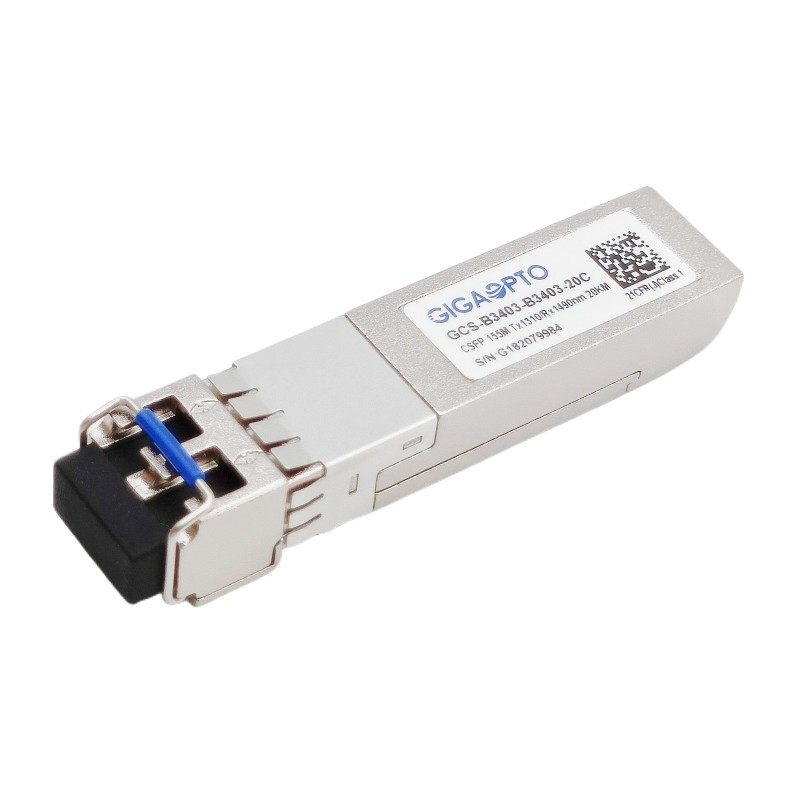

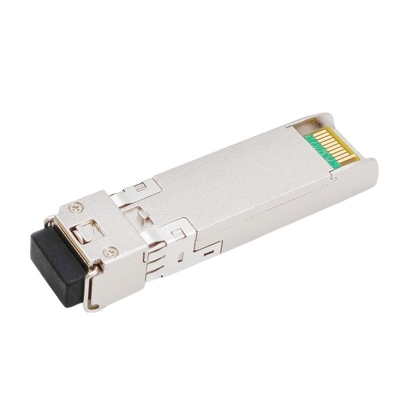

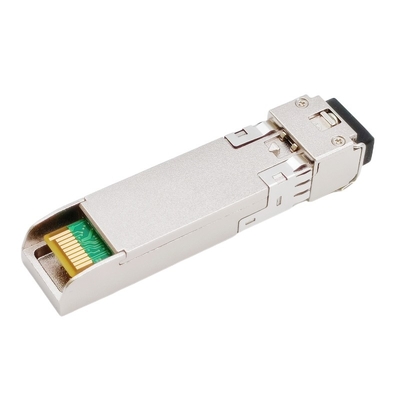

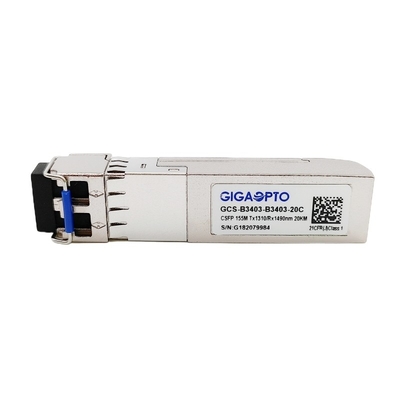

100BASE Dual BIDI CSFP Transceiver światłowodowy TX1310nmRX1490nm LC 20km DOM
Opis
Podwójny dwukierunkowy optyczny transceiver CSFP 100Base jest wersją SFP o tym samym mechanicznym współczynniku kształtu, umożliwiającym dwa niezależne dwukierunkowe kanały na port.
Dla każdego kanału jednostka nadawczo-odbiorcza 100BASE CSFP składa się z trzech sekcji: nadajnika laserowego DFB 1310 nm, fotodiody PIN 1490 nm zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C określonego w SFF-8472, który zapewnia monitorowanie w czasie rzeczywistym temperatury, napięcia zasilania, prądu polaryzacji lasera, średniej mocy wyjściowej lasera, odbioru mocy wyjściowej itp.
Jest to pomysł dla aplikacji Fast Ethernet, 100Base-X.
Specyfikacje
| Seria produktów | Transceiver 100Base CSFP | P/N | GCS-B3403-B3403-20C |
| Współczynnik kształtu | WPZiB | Rodzaj | 2x BiDi |
| Szybkość przesyłania danych | 155Mb/s/155Mb/s | Liczba pasów | 2x (Tx/Rx) |
| Dystans | 20km | Interfejs | 2x LC-Simplex |
| Długość fali TX | 2x 1310nm | Długość fali RX | 2x 1490nm |
| Napięcie | +3,3 V (typowo) | Pobór energii | ≤ 1,3W |
| Typ/tor nadajnika | Laser DFB | Typ/tor odbiornika | SZPILKA |
| Moc wyjściowa nadajnika | -14 ~ -8dBm | czułość odbiornika | <-32 dBm |
| Wskaźnik wymierania | > 9dB | Przeciążenie wejścia | > -3dBm |
| Budżet mocy (dB) | 18dB | Diagnostyka cyfrowa | Wspierać się |
| Środowisko | Praca: 0 do 70°C | Gwarancja | 3 lata |
| Przechowywanie: -40°C do 85°C | Waga jednostkowa | 25 gram | |
| Protokoły | Szybki Ethernet, zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1260 | 1310 | 1360 | Nm | |||
| Szerokość widmowa (RMS) | λ | 4 | Nm | |||||
| Średnia moc wyjściowa | Dąsać się | -14 | -8 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 9 | dB | |||||
| Optyczny czas narastania/opadania (20% ~ 80%) | tr/tf | 0,26 | ns | |||||
| Różnica wychylenia danych wejściowych | VW | 400 | 1800 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1470 | 1490 | 1510 | Nm | |||
| czułość odbiornika | -32 | dBm | 3 | |||||
| Przeciążenie odbiornika | -3 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -32 | dBm | |||||
| LOS Assert | LOSA | -45 | dBm | |||||
| Histereza LOS | 1 | 4 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
