Szczegóły Produktu:
|
| Nazwa produktu: | GPON OLT SFP | Rodzaj: | Klasa C+++/D 9dBm |
|---|---|---|---|
| Szybkość transmisji (Gb/s): | 2,5 Gb/s_TX/1,25 Gb/s_RX | Długość fali: | 1490nm-TX/1310nm-RX |
| Interfejs: | SC Simplex | DDMI: | TAK |
| słowa kluczowe: | +9dBm Klasa C+++/D Transceiver GPON OLT SFP | ||
| Podkreślić: | 9dBm GPON SFP Transceiver,Class C+++ D GPON SFP Transceiver,Transceiver DOM |
||

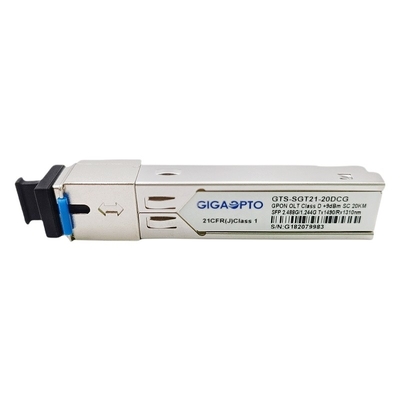

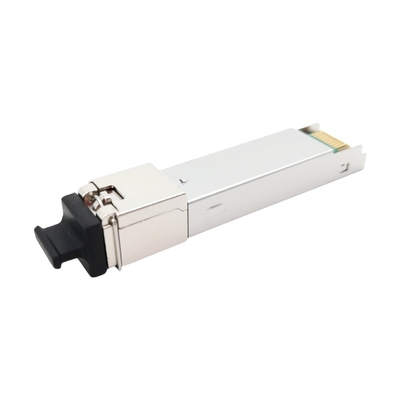

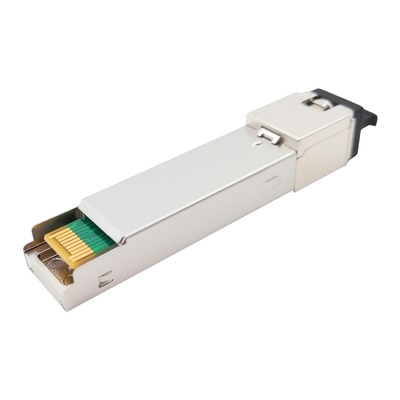

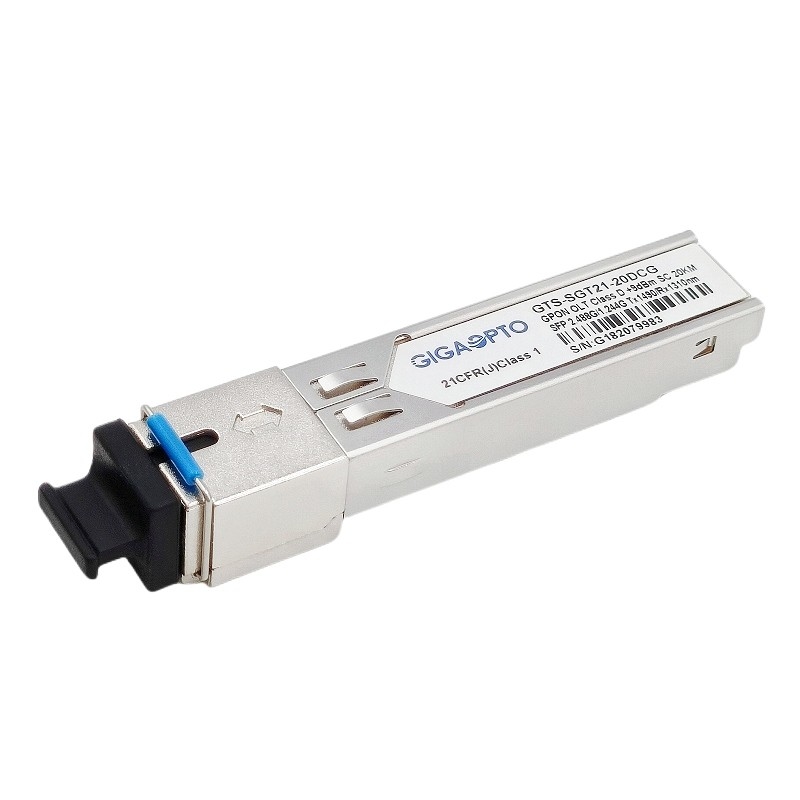

Klasa GPON OLT SFPC++++ D Moc nadawania 9Moduł nadawczo-odbiorczy dBm
Opis
GTS-SGT21-20DCG firmy GIGAOPTO to wysokowydajny moduł nadawczo-odbiorczy do komunikacji jednowłóknowej, wykorzystujący nadajnik 1490 nm działający w trybie ciągłym i odbiornik 1310 nm działający w trybie burst.Został zaprojektowany w celu spełnienia wymagań ITU G.984.2 Class C+++ (Class D) dla aplikacji terminala linii optycznych (OLT).
Nadajnik 1490nm DFB LD posiada funkcję automatycznej kontroli mocy (APC) i obwody kompensacji temperatury, aby zapewnić stabilną moc optyczną i współczynnik ekstynkcji w całym zakresie temperatur roboczych.Nadajnik spełnia wymogi bezpieczeństwa oczu Klasy 1 zgodnie z normami IEC60825 i CDRH.
Odbiornik posiada hermetycznie umieszczony przedwzmacniacz APD-TIA (wzmacniacz transimpedancyjny) oraz wzmacniacz ograniczający z wyjściami różnicowymi kompatybilnymi z LVPECL.Posiada wyjście Burst Packet Detect (SD), które jest kompatybilne z LVTTL.Wyjście SD przejdzie w stan wysoki po odebraniu pakietu burst.
Moduł 9dBm dostarcza cyfrowych informacji diagnostycznych dotyczących warunków pracy i stanu, w tym mocy nadawczej, prądu polaryzacji lasera, temperatury modułu i napięcia zasilania.Dane dotyczące kalibracji i progów alarmowych/ostrzegawczych są zapisywane i przechowywane w pamięci wewnętrznej (EEPROM).
Moduł nadawczo-odbiorczy SFP wykonał test próbkowania pod najbardziej znanymi markami routerów, przełączników, serwerów.
Nadajnik-odbiornik GPON OLT Class D SFP z możliwością wymiany podczas pracy jest idealny dla łączy komunikacyjnych Gigabit Passive Optical Network (GPON) dostawcy usług internetowych (ISP) i innych łączy optycznych.
Specyfikacja
| Numer części | GTS-SGT21-20DCG | Kategoria | GPON OLT klasa C+++/D |
| Opakowania | SFP | Napięcie zasilania | +3,3V |
| ZłączeRodzaj | SC UPC | Transmisja optyczna | 20km |
| Diagnostyka cyfrowa | Utrzymany | KabelRodzaj | SMF 9/125 μm |
| Gwarancja | 3 lata | temperatura robocza | -5~70°C / -40~85°C |
| FragmentWskaźnik (W dół rzeki) | 2,488 Gb/s | FragmentWskaźnik (Pod prąd) | 1,244 Gb/s |
| ŚrodekDługość fali (TX) | 1490nm | ŚrodekDługość fali (RX) | 1310nm |
| Moc Rozpusta | <1,5W | Całkowity prąd(maks.) | 450mA |
| NadajnikRodzaj | DFB | OdbiorcaRodzaj | APD |
| TXWyjścieMoc | 9dBm (typowy) | RXWrażliwość | <-32,0 dBm |
| Wskaźnik wymierania | >8,2 dB | OdbiorcaPrzeciążać | >-15dBm |
| Protokoły | SFF-8472, ITUT-984.2 | ||
Cechy
Aplikacja
Normy
| Charakterystyka nadajnika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Moc wystrzelona (śr.) | PNA ZEWNĄTRZ | +6 | +9 | +10 | dBm | |
| Zakres długości fali roboczej | λC | 1480 | 1500 | Nm | ||
| Szerokość widmowa (-20dB) | λ | 1 | Nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | ||||
| Wskaźnik wymierania | ER | 8,2 | dB | PRBS 223-1+72CID @2.488Gbit/s | ||
| Nadajnik i kara za rozproszenie | TDP | 1 | dB | Transmisja na 20km SMF | ||
| Optyczna moc wyjściowa po wyłączeniu TX | PDIS | -39 | dBm | |||
| Wyjściowy schemat oka | Zgodny z ITU-T G.984.2 | |||||
| Odbicie nadajnika | -10 | dB | ||||
| Charakterystyka odbiornika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Zakres długości fali | λC | 1260 | 1360 | Nm | ||
| czułość odbiornika | SEN | -32 | dBm | Notatka 1 | ||
| Przeciążenie wejścia zasilania optycznego | SAT | -15 | dBm | Notatka 1 | ||
| Zakres dynamiczny | 15 | dB | Rysunek 1 | |||
| Odbicie odbiornika | -15 | dB | ||||
Typowy obwód aplikacji
EEPROMMapa pamięci
Zawartość pamięci identyfikatora seryjnego EEPROM
Transceiver optyczny zawiera pamięć EEPROM.Zapewnia dostęp do wyrafinowanych informacji identyfikacyjnych, które opisują możliwości transceivera, standardowe interfejsy, producenta i inne informacje.Gdy protokół szeregowy jest aktywowany, host generuje sygnał zegara szeregowego (SCL, Mod Def 1).Zbocze dodatnie taktuje dane do tych segmentów EEPROM, które nie są chronione przed zapisem w transceiverze SFP.Krawędź ujemna taktuje dane z transceivera SFP.Sygnał danych szeregowych (SDA, Mod Def 2) jest dwukierunkowy dla szeregowego przesyłania danych.Host używa SDA w połączeniu z SCL do oznaczenia początku i końca aktywacji protokołu szeregowego.Pamięci są zorganizowane jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnie.
Moduł dostarcza informacji diagnostycznych o aktualnych warunkach pracy.Transceiver generuje te dane diagnostyczne poprzez cyfryzację wewnętrznych sygnałów analogowych.Dane dotyczące kalibracji i progów alarmowych/ostrzegawczych są zapisywane podczas produkcji urządzenia.Zaimplementowane jest monitorowanie mocy odbieranej, przesyłanej, polaryzacji, napięcia zasilającego i temperatury.Dane diagnostyczne są surowymi wartościami A/D i muszą być przekonwertowane na jednostki świata rzeczywistego przy użyciu stałych kalibracji przechowywanych w lokalizacjach EEPROM 56 - 95 pod adresem A2h magistrali szeregowej.Pola danych specyficzne dla cyfrowej mapy pamięci diagnostycznej są zdefiniowane w następujący sposób.
