Szczegóły Produktu:
|
| Nazwa produktu: | Moduł GPON OLT SFP | Rodzaj: | Klasa C+++ 7dBm |
|---|---|---|---|
| Szybkość transmisji danych (Gb/s): | TX2.488Gb/s/RX1.244Gb/s | Długość fali (TX/RX): | 1490nm/1310nm |
| Przenoszenie: | 20km | Złącze: | SC UPC |
| DDM: | TAK | słowa kluczowe: | +7dBm moduł nadawczo-odbiorczy klasy C+++ GPON OLT SFP |
| Podkreślić: | 1490nm GPON OLT SFP,GPON OLT SFP klasa C+++,1310nm moduły nadawczo-odbiorcze |
||

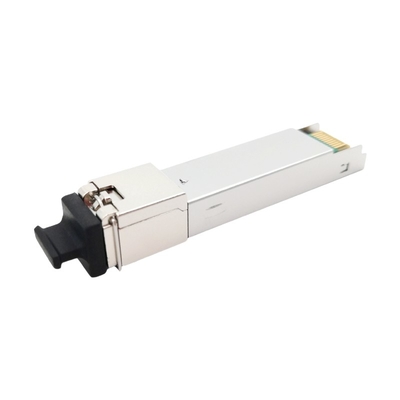

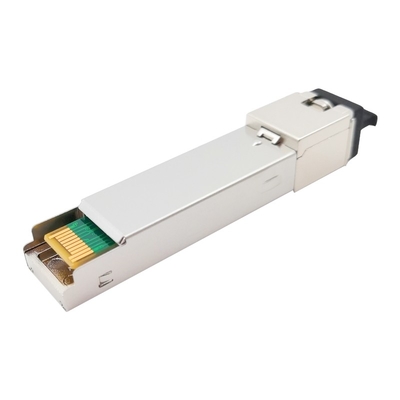

Moduły nadawczo-odbiorcze GPON OLT SFP klasy C+++ 7dBm
Opis

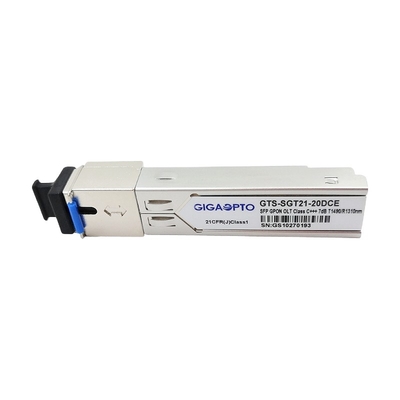

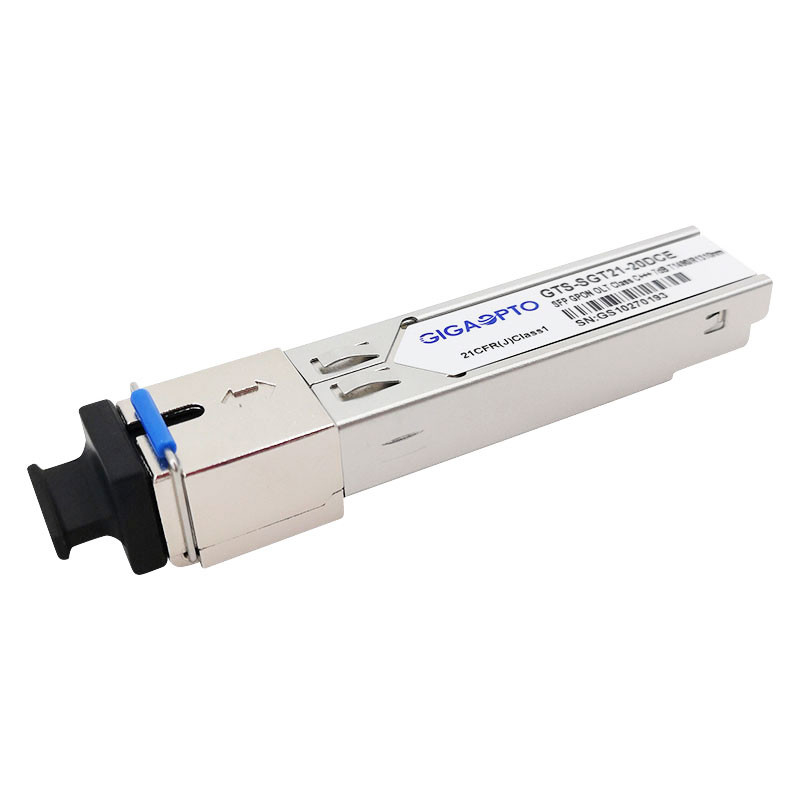

GTS-SGT21-20DCE firmy GIGAOPTO to wysokowydajny moduł nadawczo-odbiorczy do komunikacji jednowłóknowej, wykorzystujący nadajnik 1490 nm działający w trybie ciągłym i odbiornik 1310 nm działający w trybie burst.Został zaprojektowany, aby spełnić wymagania ITU G.984.2 Class C++ dla aplikacji z terminalem linii optycznej (OLT).
Nadajnik 1490nm DFB LD posiada funkcję automatycznej kontroli mocy (APC) i obwody kompensacji temperatury, aby zapewnić stabilną moc optyczną i współczynnik ekstynkcji w całym zakresie temperatur roboczych.Nadajnik spełnia wymogi bezpieczeństwa oczu Klasy 1 zgodnie z normami IEC60825 i CDRH.
Odbiornik posiada hermetycznie umieszczony przedwzmacniacz APD-TIA (wzmacniacz transimpedancyjny) oraz wzmacniacz ograniczający z wyjściami różnicowymi kompatybilnymi z LVPECL.Posiada wyjście Burst Packet Detect (SD), które jest kompatybilne z LVTTL.Wyjście SD przejdzie w stan wysoki po odebraniu pakietu burst.
Moduł zapewnia cyfrowe informacje diagnostyczne dotyczące jego warunków pracy i stanu, w tym moc nadawania, prąd polaryzacji lasera, temperaturę modułu i napięcie zasilania.Dane dotyczące kalibracji i progów alarmowych/ostrzegawczych są zapisywane i przechowywane w pamięci wewnętrznej (EEPROM).
Ten moduł nadawczo-odbiorczy SFP wykonał test próbkowania pod najbardziej znanymi markami routerów, przełączników, serwerów.
Urządzenie nadawczo-odbiorcze GPON SFP z możliwością wymiany podczas pracy jest idealne dla łączy komunikacyjnych Gigabit Passive Optical Network (GPON) dostawcy usług internetowych (ISP) i innych łączy optycznych.
Specyfikacja
| Nazwa produktu | Transceiver GPON OLT SFP | Rodzaj | Klasa C++ |
| Typ formularza | SFP | Napięcie zasilania | +3,3V |
| Typ złącza | SC Simplex | Maksymalna odległość | 20km |
| DZarządzanie ignostyczne(DDM) | Utrzymany | Typ mediów | światłowód jednomodowy |
| Gwarancja | 3 lata | temperatura robocza | -5~70°C/-40~85°C |
| Szybkość transmisji danych (TX) | 2,488 Gb/s | Szybkość transmisji danych (RX) | 1,244 Gb/s |
| Długość fali (TX) | 1490nm | Długość fali (RX) | 1310nm |
| Rozpraszanie mocy | <1,5W | Całkowity prąd (maks.) | 500mA |
| Typ LD | DFB | Typ PD | APD |
| Moc wyjściowa TX (dBm) | +6,0~+10,0dBm | Wrażliwość | <-32,0 dBm |
| Wskaźnik wymierania | >8,2 dB | Nasycenie odbiornika | >-15dBm |
| Protokoły | SFF-8472, ITUT-984.2 | ||
Cechy
Aplikacja
Normy
| Charakterystyka nadajnika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Moc wystrzelona (śr.) | PNA ZEWNĄTRZ | +6 | +7 | +10 | dBm | |
| Zakres długości fali roboczej | λC | 1480 | 1500 | Nm | ||
| Szerokość widmowa (-20dB) | λ | 1 | Nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | ||||
| Wskaźnik wymierania | ER | 8,2 | dB | PRBS 223-1+72CID @2.488Gbit/s | ||
| Nadajnik i kara za rozproszenie | TDP | 1 | dB | Transmisja na 20km SMF | ||
| Optyczna moc wyjściowa po wyłączeniu TX | PDIS | -39 | dBm | |||
| Wyjściowy schemat oka | Zgodny z ITU-T G.984.2 | |||||
| Odbicie nadajnika | -10 | dB | ||||
| Charakterystyka odbiornika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Zakres długości fali | λC | 1260 | 1360 | Nm | ||
| czułość odbiornika | SEN | -32 | dBm | Notatka 1 | ||
| Przeciążenie wejścia zasilania optycznego | SAT | -15 | dBm | Notatka 1 | ||
| Zakres dynamiczny | 15 | dB | Rysunek 1 | |||
| Odbicie odbiornika | -15 | dB | ||||
Wymiar mechaniczny
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,2 mm, chyba że określono inaczej.(Jednostka: mm)
Informacje dotyczące zamawiania- Seria Gigaopto GPON OLT SFP (DFB+APD SC Simplex):
| Nr części | Opis | Klasa | Typ nadajnika/odbioru | Moc nadajnika | Czułość Rx | Temperatura |
| GTS-SGT21-20DCB | GPON OLT SFP | B+ | DFB/APD | +1,5~+5,0dBm | <-28,0 dBm | Com |
| GTS-SGT21-20DIB | GPON OLT SFP | B+ | DFB/APD | +1,5~+5,0dBm | <-28,0 dBm | Śr. |
| GTS-SGT21-20DCC | GPON OLT SFP | C+ | DFB/APD | +3,0~+7,0dBm | < -30,0 dBm | Com |
| GTS-SGT21-20DIC | GPON OLT SFP | C+ | DFB/APD | +3,0~+7,0dBm | < -30,0 dBm | Śr. |
| GTS-SGT21-20DCD | GPON OLT SFP | C++ | DFB/APD | +4,5~+10,0dBm | <-31,0 dBm | Com |
| GTS-SGT21-20DID | GPON OLT SFP | C++ | DFB/APD | +4,5~+10,0dBm | <-31,0 dBm | Śr. |
| GTS-SGT21-20DCE | GPON OLT SFP | C+++ / D | DFB/APD | +6,0~+10,0dBm | <-32,0 dBm | Com |
| GTS-SGT21-20DIE | GPON OLT SFP | C+++ / D | DFB/APD | +6,0~+10,0dBm | <-32,0 dBm | Śr. |
| Notatka | Obsługiwane OEM/ODM, prosimy o kontakt z nami! | |||||
