OLT GPON SFP Transceiver klasy B + TX 1490nm 2.5G RX 1310nm 1.25G 20km Moduł nadawczo-odbiorczy SC DDM

TX-2.5G/RX-1.25G Transceiver GPON klasy B+ (SMF, 1490nm-TX/1310nm-RX, 20km, SC)

Opis

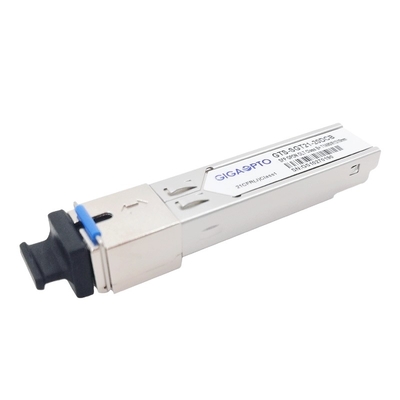

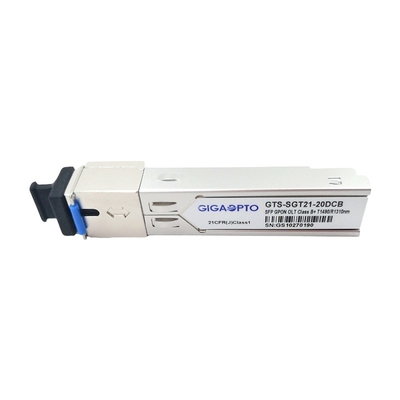

GTS-SGT21-20DCB GIGAOPTO to wysokowydajny moduł nadawczo-odbiorczy do komunikacji jednowłóknowej, wykorzystujący nadajnik 1490 nm działający w trybie ciągłym i odbiornik 1310 nm działający w trybie burst.Został zaprojektowany, aby spełnić wymagania ITU G.984.2 klasa B+ dla aplikacji z terminalem linii optycznej (OLT).

Nadajnik 1490nm DFB LD posiada funkcję automatycznej kontroli mocy (APC) i obwody kompensacji temperatury, aby zapewnić stabilną moc optyczną i współczynnik ekstynkcji w całym zakresie temperatur roboczych.Nadajnik spełnia wymogi bezpieczeństwa oczu Klasy 1 zgodnie z normami IEC60825 i CDRH.Odbiornik posiada hermetycznie umieszczony przedwzmacniacz APD-TIA (wzmacniacz transimpedancyjny) oraz wzmacniacz ograniczający z wyjściami różnicowymi kompatybilnymi z LVPECL.Posiada wyjście Burst Packet Detect (SD), które jest kompatybilne z LVTTL.Wyjście SD przejdzie w stan wysoki po odebraniu pakietu burst.

Moduł zapewnia cyfrowe informacje diagnostyczne dotyczące jego warunków pracy i stanu, w tym moc nadawania, prąd polaryzacji lasera, temperaturę modułu i napięcie zasilania.Dane dotyczące kalibracji i progów alarmowych/ostrzegawczych są zapisywane i przechowywane w pamięci wewnętrznej (EEPROM).

Moduł nadawczo-odbiorczy SFP wykonał test próbkowania pod najbardziej znanymi markami routerów, przełączników, serwerów.

Urządzenie nadawczo-odbiorcze GPON SFP z możliwością wymiany podczas pracy jest idealne dla łączy komunikacyjnych Gigabit Passive Optical Network (GPON) dostawcy usług internetowych (ISP) i innych łączy optycznych.

Specyfikacja

Cechy

• Jednowłóknowe dwukierunkowe łącza danych asymetryczna aplikacja TX 2488Mbps/RX1244Mbps
• Nadajnik laserowy DFB 1490 nm działający w trybie ciągłym i odbiornik APD-TIA 1310 nm działający w trybie burst

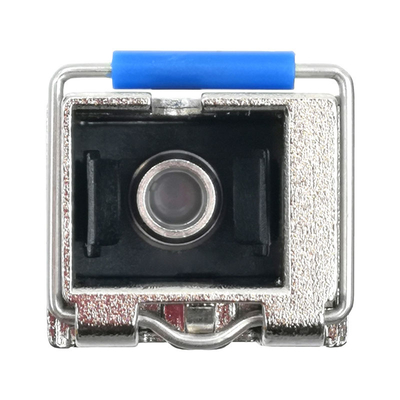

• Pakiet wtykowy Small Form Factor ze złączem SC/UPC
• Temperatura pracy od 0 do 70°C
• Pojedynczy zasilacz 3.3 V
• Cyfrowy interfejs monitorowania diagnostycznego
• Cyfrowa funkcja burst RSSI do monitorowania wejściowego poziomu mocy optycznej
• Interfejs wejścia/wyjścia danych zgodny z LVPECL
• Nadajnik LVTTL wyłącza kontrolę
• Alarm awarii lasera nadajnika LVTTL
• Szybka odpowiedź wskazania odbiornika LVTTL Signal Detect (SD)
• Niski poziom EMI i doskonała ochrona przed ESD
• Standard bezpieczeństwa lasera klasy I zgodny z normą IEC-60825
• Zgodność z RoHS6

Aplikacja

• Pasywne sieci optyczne z obsługą gigabitów (GPON)

Normy

• Zgodny z SFP Multi-Source Agreement (MSA) SFF-8074i
• Zgodny z ITU-T G.984.2 Poprawka 1
• Zgodny z FCC 47 CFR część 15, klasa B
• Zgodny z FDA 21 CFR 1040.10 i 1040.11 z wyjątkiem odchyleń zgodnie z Laser Notice No. 50 z dnia 24 czerwca 2007
• Zgodny z SFF-8472
• Kompatybilny z TR-NWT-000870 4.1 Klasyfikacja czułości ESD Class2.
• Kompatybilny z Telcordia GR-468-CORE

Informacje dotyczące zamawiania- Seria Gigaopto GPON OLT SFP (DFB + APD SC Simplex)

Zgodność

Wszystkie optyczne moduły nadawczo-odbiorcze GTS-SGT21-20DCB SFP firmy GIGAOPTO są typu open source, mogą być kodowane w celu zapewnienia pełnej kompatybilności z urządzeniami popularnych na całym świecie marek, np. HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 CA10 C300, ZTE ZTE , ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOM.Proszę zapoznać się z poniższą tabelą, aby uzyskać szczegółowe informacje na temat kompatybilności, prosimy o kontakt.
