OLT GPON SFP Klasa C + TX 1490nm 2.5G RX SFP 1,25 g 1310nm 20km Moduł nadawczo-odbiorczy SC DDM

Kompatybilny moduł nadawczo-odbiorczy GPON OLT SFP klasy C + TX 1490nm2,5G RX 1310nm 1,25G 20 km SC DDM

Opis

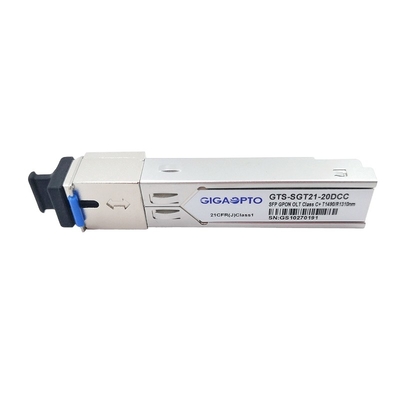

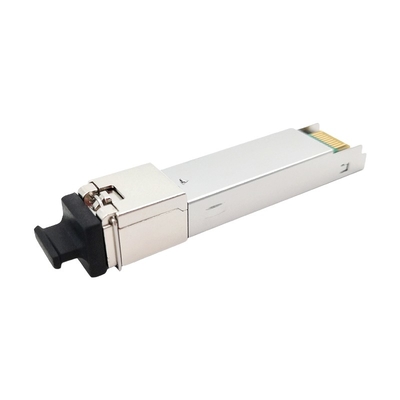

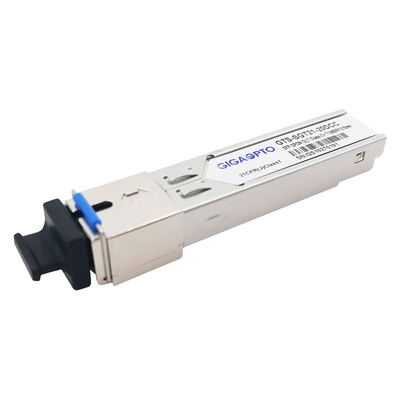

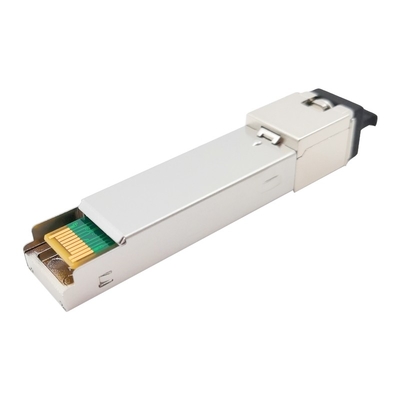

GTS-SGT21-20DCC firmy GIGAOPTO to wysokowydajny moduł nadawczo-odbiorczy do komunikacji jednowłóknowej, wykorzystujący nadajnik 1490 nm działający w trybie ciągłym i odbiornik 1310 nm działający w trybie burst.Został zaprojektowany, aby spełnić wymagania ITU G.984.2 klasa C+ dla aplikacji z terminalem linii optycznej (OLT).

Nadajnik 1490nm DFB LD posiada funkcję automatycznej kontroli mocy (APC) i obwody kompensacji temperatury, aby zapewnić stabilną moc optyczną i współczynnik ekstynkcji w całym zakresie temperatur roboczych.Nadajnik spełnia wymogi bezpieczeństwa oczu Klasy 1 zgodnie z normami IEC60825 i CDRH.

Odbiornik posiada hermetycznie umieszczony przedwzmacniacz APD-TIA (wzmacniacz transimpedancyjny) oraz wzmacniacz ograniczający z wyjściami różnicowymi kompatybilnymi z LVPECL.Posiada wyjście Burst Packet Detect (SD), które jest kompatybilne z LVTTL.Wyjście SD przejdzie w stan wysoki po odebraniu pakietu burst.

Moduł nadawczo-odbiorczy GPON OLT dostarcza cyfrowych informacji diagnostycznych dotyczących jego warunków pracy i stanu, w tym mocy nadawczej, prądu polaryzacji lasera, temperatury modułu i napięcia zasilania.Dane dotyczące kalibracji i progów alarmowych/ostrzegawczych są zapisywane i przechowywane w pamięci wewnętrznej (EEPROM).

Ten moduł nadawczo-odbiorczy SFP wykonał test próbkowania pod najbardziej znanymi markami routerów, przełączników, serwerów.

Urządzenie nadawczo-odbiorcze GPON SFP z możliwością wymiany podczas pracy jest idealne dla łączy komunikacyjnych Gigabit Passive Optical Network (GPON) dostawcy usług internetowych (ISP) i innych łączy optycznych.

Specyfikacja

Cechy

• Jednowłóknowe dwukierunkowe łącza danych asymetryczna aplikacja TX 2488Mbps/RX1244Mbps
• Nadajnik laserowy DFB 1490 nm działający w trybie ciągłym i odbiornik APD-TIA 1310 nm działający w trybie burst
• Pakiet wtykowy Small Form Factor ze złączem SC/UPC
• Pojedynczy zasilacz 3.3 V
• Funkcja DDMI dostępna w trybie kalibracji wewnętrznej
• Cyfrowa funkcja burst RSSI do monitorowania wejściowego poziomu mocy optycznej
• Interfejs wejścia/wyjścia danych zgodny z LVPECL
• Nadajnik LVTTL wyłącza kontrolę
• Alarm awarii lasera nadajnika LVTTL
• Szybka odpowiedź wskazania odbiornika LVTTL Signal Detect (SD)
• Niski poziom EMI i doskonała ochrona przed ESD
• Międzynarodowy certyfikat bezpieczeństwa laserowego klasy 1
• Zakres temperatury pracy:

Handlowy: -5 ° C ~ 70 ° C

Przemysłowy: -40 ° C ~ 85 ° C

• Zgodność z RoHS6

Aplikacja

• Pasywne sieci optyczne z obsługą gigabitów (GPON)

Zgodność

Wszystkie optyczne moduły nadawczo-odbiorcze GTS-SGT21-20DCC SFP firmy GIGAOPTO są typu open source, mogą być kodowane, aby były w pełni kompatybilne z urządzeniami popularnych na całym świecie marek, np. HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 CA10 C300, ZTE ZTE , ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOM.proszę zapoznać się z tabelą korespondencji P/N.Jeśli chcesz dowiedzieć się więcej o kompatybilności, zawsze możesz się z nami skontaktować.
