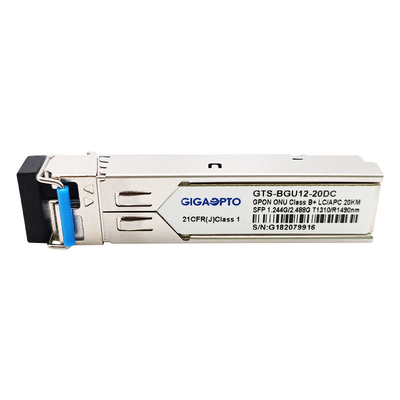

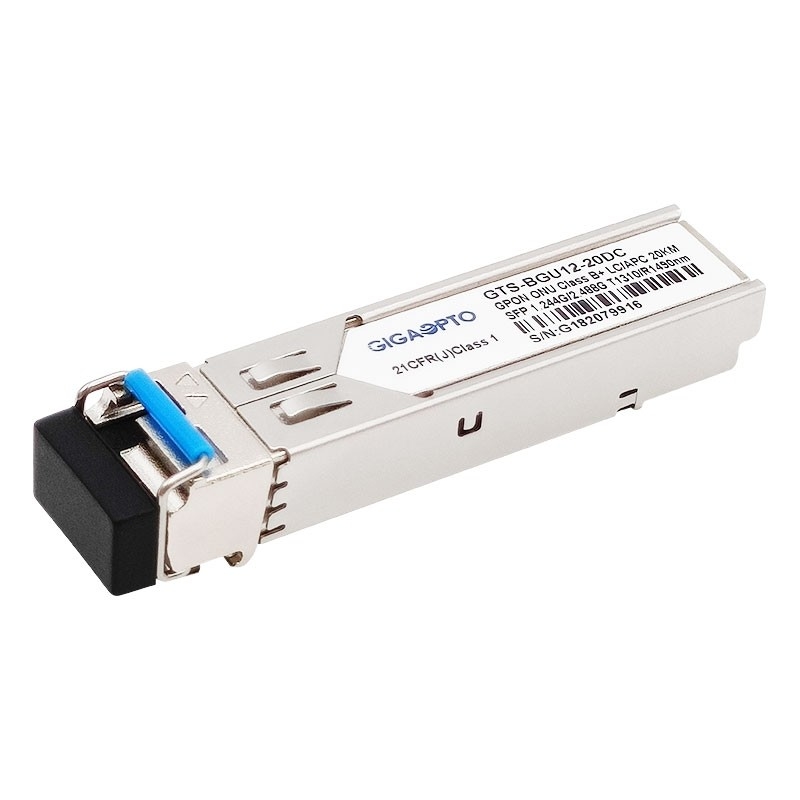

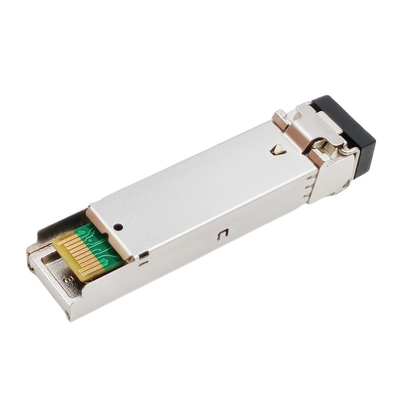

Moduł nadawczo-odbiorczy ONU klasy B + GPON SFP SMF Tx1310nm Rx1490nm LC APC

Moduł nadawczo-odbiorczy GPON ONU SFP

Gniazdo złącza APC klasy B+ LC

Ogólna kompatybilność, RoHS FCC CE REACH.

Opis

TenGTS-BGU12-20DCModuł nadawczo-odbiorczy GPON ONU SFP Class B+ jest przeznaczony do transmisji w pasywnej sieci optycznej (GPON) z obsługą Gigabit.Może w pełni obsługiwać aplikację Class B+ ODN określoną przez standard ITU-T G.984.2 i ITU-T G.984.2 Amendent-2006.

Moduł nadajnika wykorzystuje diodę laserową DFB 1310 nm i jest w pełni zgodny z normą bezpieczeństwa oczu IEC60825 i CDRH klasy 1.Zawiera funkcje APC, obwód kompensacji temperatury zapewniający zgodność z wymaganiami G.984.2 w temperaturze roboczej, wejścia danych oraz obwód sprzężenia AC lub DC.

Sekcja odbiornika wykorzystuje hermetycznie zapakowaną APD-TIA 1550nm (APD ze wzmacniaczem transimpedancyjnym) i wzmacniacz ograniczający.APD przekształca moc optyczną na prąd elektryczny, a prąd jest przekształcany na napięcie przez wzmacniacz transimpedancyjny.Różnicowe sygnały danych DATA i /DATA CML są wytwarzane przez wzmacniacz ograniczający.APD-TIA jest sprzężony z prądem przemiennym ze wzmacniaczem ograniczającym przez filtr dolnoprzepustowy.

Moduł zapewnia cyfrowe informacje diagnostyczne dotyczące jego warunków pracy i stanu, w tym moc nadawania, prąd polaryzacji lasera, temperaturę modułu i napięcie zasilania.Dane dotyczące kalibracji i progów alarmowych/ostrzegawczych są zapisywane i przechowywane w pamięci wewnętrznej (EEPROM).

Specyfikacja

Cechy

• Pakiet SFP z gniazdem LC
• 1.244Gbps, 1310nm Nadajnik w trybie Burst
• Odbiornik w trybie ciągłym 2,488 Gb/s, 1490 nm
• Niechłodzony laser DFB i detektor APD o wysokiej czułości
• Klasa 1 FDA i zgodność z normą IEC60825-1 dotycząca bezpieczeństwa laserowego
• Temperatura obudowy operacyjnej:Standardowo: 0 ℃ ~ + 70 ℃ /Przemysł: -40 ℃ ~ + 85 ℃
• Zgodny z ITU-T G.984.2 i G.984.2 Amendent-2006
• Zgodny ze specyfikacją SFP MSA

Aplikacja

• Gigabitowe pasywne sieci optyczne (GPON)
• FTTx

Normy

• Zgodny z SFP Multi-Source Agreement (MSA) SFF-8074i
• Zgodny z ITU-T 984.2
• Zgodny z FCC 47 CFR część 15, klasa B
• Zgodny z FDA 21 CFR 1040.10 i 1040.11 z wyjątkiem odchyleń zgodnie z Laser Notice No. 50 z dnia 24 czerwca 2007
• Zgodny z SFF-8472
• Kompatybilny z TR-NWT-000870 4.1 Klasyfikacja czułości ESD Class2.
• Kompatybilny z Telcordia GR-468-CORE

Aby uzyskać więcej transceiverów GPON ONU SFP, zapoznaj się z następującym formularzem

Seria nadajników-odbiorników GPON ONU (Szybkość transmisji danychTX-1.244G/RX-2.488G, długość fali:TX1310nm/RX1490nm, klasa B+, DFB+APD)
