Szczegóły Produktu:
|
| Kategoria produktu: | Nadajnik-odbiornik PON SFP | Rodzaj: | XGS-PON ONU |
|---|---|---|---|
| Protokół: | XGS-PON | Opakowania: | SFP+ |
| Szybkość przesyłania danych: | Nadajnik 9,953 / Odbiornik 9,953 | Długość fali (TX/RX): | 1270nm/1577nm |
| Złącze: | SC/UPC | słowa kluczowe: | Moduł nadawczo-odbiorczy XGS-PON ONU SFP+ |
| Podkreślić: | Nadajnik-odbiornik GPON SFP 9,953 Gb/s,nadajnik-odbiornik GPON SFP 1270 nm |
||

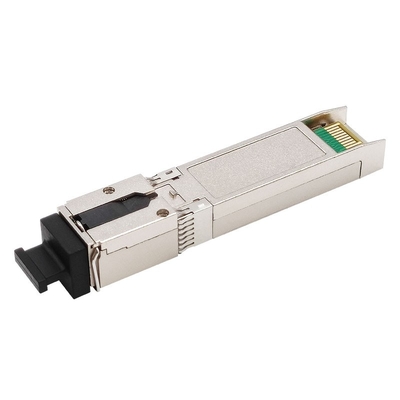

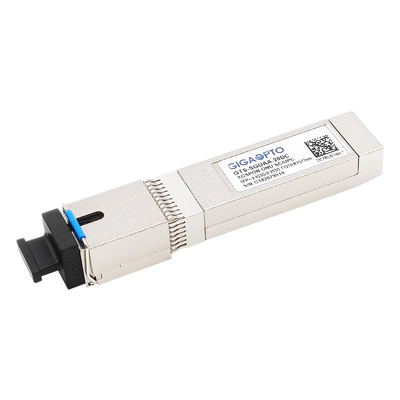

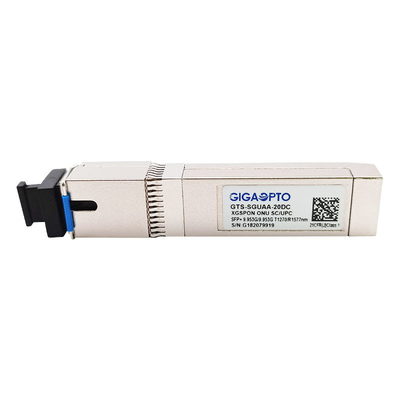

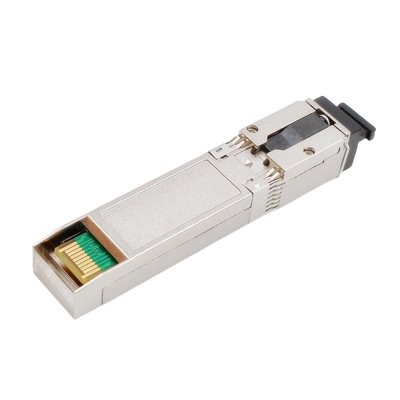

Optyczny moduł nadawczo-odbiorczy XGS-PON ONU SFP+
Zgodny z ITU-TG.9807.1
Dwukierunkowy nadajnik-odbiornik z pojedynczym włóknem
Symetryczna szybkość transmisji upstream i downstream 9,953 Gb/s
RoHS, CE, FCC, REACH
Opis
Moduł nadawczo-odbiorczy Gigaopto GTS-SGUAA-20DC XGS-PON ONU jest przeznaczony dla jednostki sieci optycznej (ONU) aplikacji XGS-PON z 9.953Gbps w kierunku downstream i 9.953Gbps w kierunku upstream.
Wykorzystuje odbiornik ADP/TIA działający w trybie ciągłym 1577 nm oraz nadajnik łącza uplink 1270 nm DFB działający w trybie burst.
Jest umieszczony w wytrzymałej obudowie odlewanej ciśnieniowo SFP+ z optycznym złączem gniazdowym SC/UPC i jest przeznaczony do pracy w komercyjnych i przemysłowych zakresach temperatur.Transceiver wymaga pojedynczego zasilania 3,3V.Jest zgodny z FDA 21CFR1040.10 i IEC 60825-2 Class I w zakresie bezpieczeństwa laserowego i spełnia dyrektywę EEC 2002/95/EC dotyczącą zgodności z RoHS.
Specyfikacja
| Nazwa produktu | XGS-PON ONU SFP | Typ formularza | SFP+ |
| Rodzaj | XGS-PON ONU | Szybkość transmisji danych (Gb/s) | Tx9.953G/Rx9.953G |
| Maks. łącze światłowodowe | 20km | Typ złącza | SC pojemnik UPC |
| Produkt Kotmikrwawy | PON SFP | Diagnostyka cyfrowa | wbudowany domyślnie |
| Kompatybilna marka | Ogólny | Temperatura obudowy operacyjnej | Komercyjny: 0 do 70°C |
| Czas gwarancji | 3 lata | Przemysłowy: -40 ~ 85 ° C | |
| Szybkość transmisji danych TX | 9,953 Gb/s | Szybkość transmisji danych RX | 9,953 Gb/s |
| Długość fali (TX) | 1270nm | Długość fali (RX) | 1577nm |
| Pobór energii | <1,65 W | Całkowity prąd zasilania | <450mA |
| Nadajnik | Laser DFB | Odbiorca | APD |
| Moc nadawania (dBm) | 4~9dBm | Czułość Rx | <-28,5 dBm |
| Wskaźnik wymierania | >6.0dB | Przeciążać | >-8dBm |
| Protokoły | SFF-8074i, SFF 8472, RoHS, ITU-T G.9807 | ||
Informacje dotyczące zamawiania
| Część.Nie | Specyfikacje | |||||
| Pakiet | Szybkość przesyłania danych | P_DÓŁ | LOS/SD | Temp. | Zasięg | |
| (GB/s) | (pin 9) | (pin 8) | (°C) | (km) | ||
| GTS-SGUAA-20DCJ | SFP+ | Nadajnik 9,953 / Odbiornik 9,953 | Z | SD | -5~70 | 20 |
| GTS-SGUAA-20DCK | SFP+ | Nadajnik 9,953 / Odbiornik 9,953 | Bez | SD | -5~70 | 20 |
| GTS-SGUAA-20DIJ | SFP+ | Nadajnik 9,953 / Odbiornik 9,953 | Z | SD | -40~85 | 20 |
| GTS-SGUAA-20DIK | SFP+ | Nadajnik 9,953 / Odbiornik 9,953 | Bez | SD | -40~85 | 20 |
| GTS-SGUAA-20DCM | SFP+ | Nadajnik 9,953 / Odbiornik 9,953 | Z | LOS | -5~70 | 20 |
| GTS-SGUAA-20DCN | SFP+ | Nadajnik 9,953 / Odbiornik 9,953 | Bez | LOS | -5~70 | 20 |
| GTS-SGUAA-20DIM | SFP+ | Nadajnik 9,953 / Odbiornik 9,953 | Z | LOS | -40~85 | 20 |
| GTS-SGUAA-20DIN | SFP+ | Nadajnik 9,953 / Odbiornik 9,953 | Bez | LOS | -40~85 | 20 |
Cechy
Aplikacja
Normy
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
