Szczegóły Produktu:
|
| Kategoria produktu: | Moduł PON | Rodzaj: | XGPON ONU |
|---|---|---|---|
| Opakowanie/klasa: | SFP+ / N2a | Szybkość przesyłania danych: | Tx_2.488 G/Rx_ 9.953 G |
| Długość fali (TX/RX): | 1270nm/1577nm | składniki: | DFB/APD |
| Złącze: | Gniazdo SC/UPC | DDM: | Utrzymany |
| słowa kluczowe: | Moduł nadawczo-odbiorczy XGPON ONU N2a SFP+ | ||
| Podkreślić: | Ogólny Transceiver GPON SFP,N2a Transceiver GPON SFP,SFP+ XGPON ONU |
||

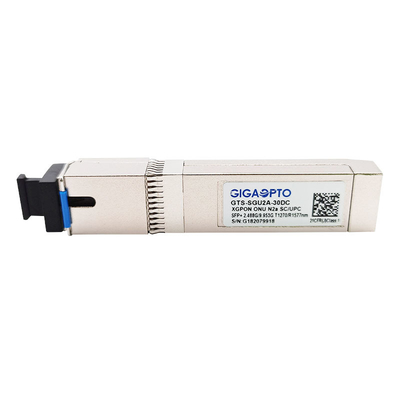

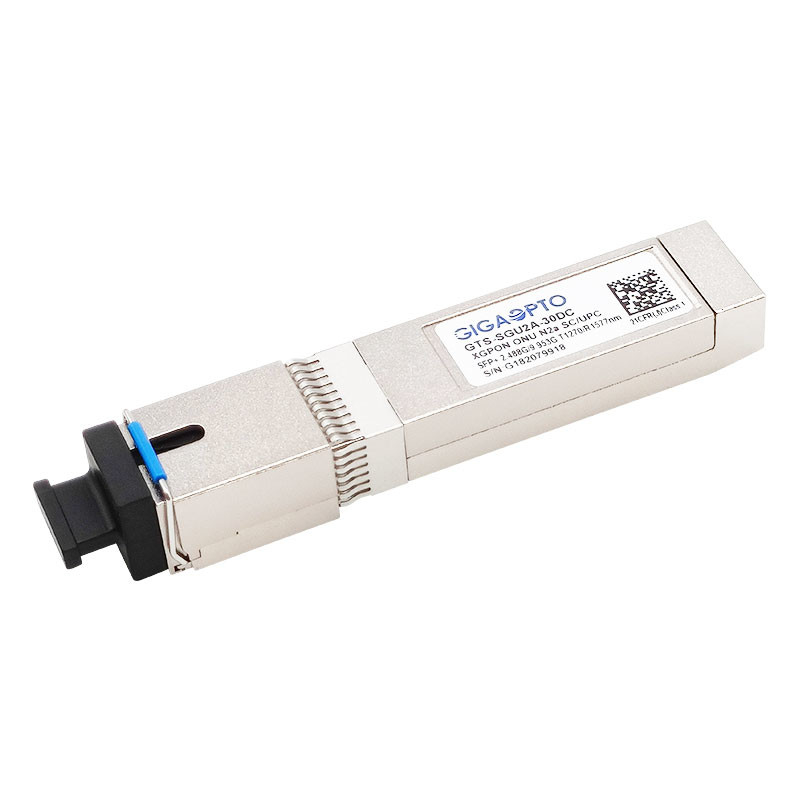

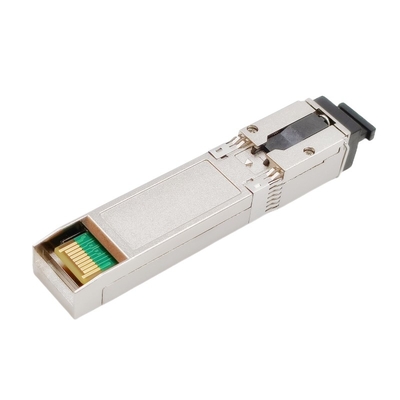

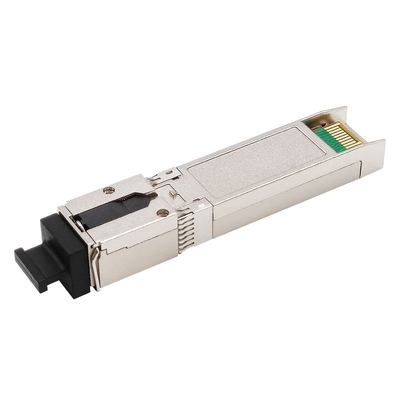

Transceiver XGPON ONU SFP+
Zgodny z klasą ITU-TG.987.2 XGPON N2a
Bi z pojedynczym włóknemdiTransceiver
2.48832Gb/s w górę i 9.95328Gb/s w dół
RoHS, CE, FCC, REACHzgodny
Opis
Urządzenie nadawczo-odbiorcze Gigaopto GTS-SGU2A-30DC XGPON ONU N2a SFP+ jest przeznaczone do zastosowań typu punkt-wielopunkt (P2MP) Fiber to the Home (FTTH), Business lub Curb (FTTx) z 9.95328Gbps w kierunku downstream i 2.48832Gbps w kierunku upstream.Jest to wysokowydajny moduł do komunikacji jednowłóknowej, wykorzystujący nadajnik 1270 nm działający w trybie burst i odbiornik 1577 nm działający w trybie ciągłym.
Sekcja nadajnika wykorzystuje laser DFB 1270 nm i jest laserem klasy 1 zgodnym z międzynarodową normą bezpieczeństwa IEC-60825-1.Sekcja odbiornika wykorzystuje zintegrowany przedwzmacniacz detektorowy (IDP) 1577 nm zamontowany w złączu optycznym, a interfejs IC.CML po wzmacniaczu jest używany do różnicowych wejść i wyjść.Interfejs logiki i sterowania LVTTL upraszcza interfejs do obwodów zewnętrznych.
Jest w pełni zgodny ze standardami SFP+ MSA, SFF-8432, SFF-8472 i RoHS.
Specyfikacja
| Marka | Ogólny | Typ formularza | SFP+ |
| Rodzaj | XGPON ONU | Szybkość bitowa (Gb/s) | 2,488 G/9,953 G |
| Przenoszenie | 20km | Złącze | SC UPC |
| Produkt Kotmikrwawy | PON SFP | Diagnostyczny | Utrzymany |
| Klasa | N2a | Temperatura obudowy operacyjnej | Standardowo: od -5 do 70°C |
| Czas gwarancji | 3 lata | Przemysłowy: -40 ~ 85 ° C | |
| Szybkość transmisji danych TX | 2,488 Gb/s | Szybkość transmisji danych RX | 9,953 Gb/s |
| Długość fali (TX) | 1270nm | Długość fali (RX) | 1577nm |
| Rozpraszanie mocy | <1,5 W | Całkowity prąd zasilania | <450mA |
| Typ nadajnika | Laser DFB | Typ odbiornika | APD-TIA |
| Moc wyjściowa TX | 4~9dBm | Czułość Rx | <-28,0 dBm |
| Wskaźnik wymierania | >8,2 dB | Przeciążać | >-8dBm |
| Protokoły | XG-PON | ||
Informacje dotyczące zamawiania
| Część.Nie | Specyfikacje | |||||
| Pakiet | Szybkość przesyłania danych | P_DÓŁ | LOS/SD | Temp. | Zasięg | |
| (GB/s) | (pin 9) | (pin 8) | (°C) | (km) | ||
| GTS-SGU2A-30DCJ | SFP+ | Nadajnik 2,488 / Odbiornik 9,953 | Z | SD | -5~70 | 20 |
| GTS-SGU2A-30DCK | SFP+ | Nadajnik 2,488 / Odbiornik 9,953 | Bez | SD | -5~70 | 20 |
| GTS-SGU2A-30DIJ | SFP+ | Nadajnik 2,488 / Odbiornik 9,953 | Z | SD | -40~85 | 20 |
| GTS-SGU2A-30DIK | SFP+ | Nadajnik 2,488 / Odbiornik 9,953 | Bez | SD | -40~85 | 20 |
| GTS-SGU2A-30DCM | SFP+ | Nadajnik 2,488 / Odbiornik 9,953 | Z | LOS | -5~70 | 20 |
| GTS-SGU2A-30DCN | SFP+ | Nadajnik 2,488 / Odbiornik 9,953 | Bez | LOS | -5~70 | 20 |
| GTS-SGU2A-30DIM | SFP+ | Nadajnik 2,488 / Odbiornik 9,953 | Z | LOS | -40~85 | 20 |
| GTS-SGU2A-30DIN | SFP+ | Nadajnik 2,488 / Odbiornik 9,953 | Bez | LOS | -40~85 | 20 |
Cechy
Aplikacja
Standards
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
