Szczegóły Produktu:
|
| Nazwa przedmiotu: | GPON ONU SFP | Współczynnik kształtu: | SFP |
|---|---|---|---|
| Kategoria: | Klasa B+ | Szybkość transmisji: | 1.244G_TX / 2.488G_RX |
| Długość fali (TX/RX): | 1310nm/1490nm | Dystans: | 20km |
| Interfejs: | SC pojemnik UPC | DDM/DOM: | Utrzymany |
| słowa kluczowe: | Transceiver GPON ONU klasy B+ SFP, GPON ONT B+ SFP | ||
| Podkreślić: | 1490nm RX GPON SFP Transceiver,1310nm TX GPON SFP Transceiver,ONU ONT klasa B+ |
||

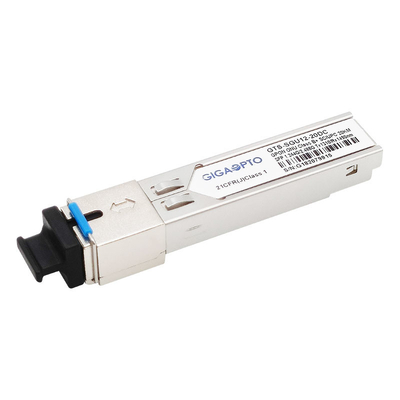

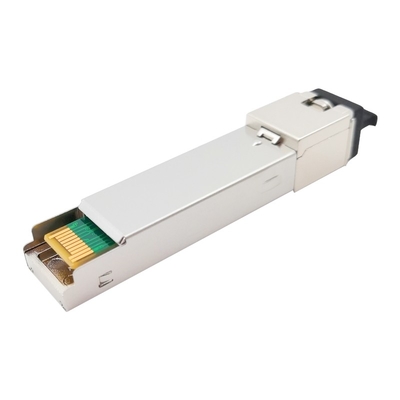

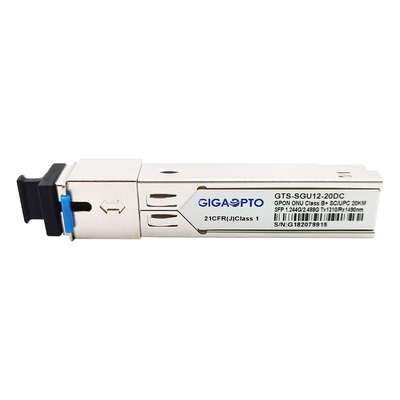

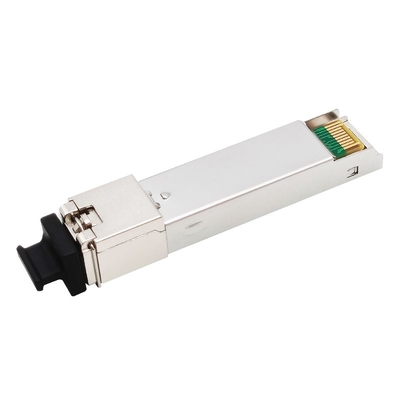

Moduł nadawczo-odbiorczy GPON ONU/ONT SFP klasy B+ TX1.244G/RX2.488G (1310nm_TX/1490nm_RX, SC UPC, 20kmDDM)
Opis
Ten moduł nadawczo-odbiorczy GTS-SGU12-20DC klasy B + GPON ONU / ONT SFP SC UPC jest przeznaczony do tanich aplikacji P2MP FTTx.Może w pełni obsługiwać aplikację Class B+ ODN określoną przez standard ITU-T G.984.2 i ITU-T G.984.2 Amendent-2006.
Moduł nadajnika wykorzystuje diodę laserową DFB i jest w pełni zgodny z normami IEC60825 i CDRH klasa 1 bezpieczeństwa oczu.Zawiera funkcje APC, obwód kompensacji temperatury, aby zapewnić zgodność z wymaganiami G.984.2 podczas pracy
temperatura, wejścia danych i obwód sprzężenia AC lub DC.
Sekcja odbiorcza wykorzystuje hermetycznie zapakowaną APD-TIA (APD ze wzmacniaczem transimpedancyjnym) oraz wzmacniacz ograniczający.APD przekształca moc optyczną na prąd elektryczny, a prąd jest przekształcany na napięcie przez wzmacniacz transimpedancyjny.Różnicowe sygnały danych DATA i /DATA CML są wytwarzane przez wzmacniacz ograniczający.APD-TIA jest sprzężony z prądem przemiennym ze wzmacniaczem ograniczającym przez filtr dolnoprzepustowy.
Dostępne są cyfrowe funkcje diagnostyczne, jak określono w SFF-8472, które zapewniają monitorowanie w czasie rzeczywistym temperatury transceivera, prądu polaryzacji lasera, mocy optycznej, odbieranej mocy optycznej i napięcia zasilania transceivera.
Każdy moduł nadawczo-odbiorczy GPON SFP wykonał test próbkowania pod najbardziej znanymi markami routerów, przełączników, serwerów.
Specyfikacja
| Rodzaj produktu | GPON ONU SFP | Kategoria | Klasa B+ |
| Współczynnik kształtu | SFP | Napięcie | +3,3V |
| Interfejs | SC/UPC | Maksymalny zasięg | 20km |
| DOM | Wspierać się | Rodzaj kabla | G.652 SMF |
| Gwarancja | 3 lata | Zakres temperatury | Kom./Ind. |
| Szybkość transmisji (TX) | 1,244 Gb/s | Szybkość transmisji (RX) | 2,488 Gb/s |
| Długość fali (TX) | 1310nm | Długość fali (RX) | 1490nm |
| Rozpraszanie mocy | <1,0 W | Całkowity prąd zasilania | 300mA |
| Typ nadajnika | Laser DFB | Typ odbiornika | APD |
| Średnia moc TX | +0,5~+5,0dBm | Otrzymuj czułość | <-28,0 dBm |
| Wskaźnik wymierania | >10dB | Przeciążenie RX | >-8dBm |
| Protokoły | Zgodny z MSA, ITU-T 984.2 | ||
Informacje dotyczące zamawiania
| Część.Nie | Specyfikacjas-GPON ONU SMFTransceiver | |||||
| Pakietwiek | Tryb serii TX | LOS/SD | Temperatura | Klasa | DDM | |
| GTS-SGU12-20DC | SFP | Niski poziom Włącz TX | RX_SD | -5~70 | B+ | Tak |
| GTS-SGU12-20DI | SFP | Niski poziom Włącz TX | RX_SD | -40~85 | B+ | Tak |
| GTS-SGU12-20DCH | SFP | Wysoki poziom Włącz transmisję | RX_SD | -5~70 | B+ | Tak |
| GTS-SGU12-20DIH | SFP | Wysoki poziom Włącz transmisję | RX_SD | -40~85 | B+ | Tak |
| GTS-SGU12-20DCM | SFP | Niski poziom Włącz TX | RX_LOS | -5~70 | B+ | Tak |
| GTS-SGU12-20DIM | SFP | Niski poziom Włącz TX | RX_LOS | -40~85 | B+ | Tak |
| GTS-SGU12-20DCN | SFP | Wysoki poziom Włącz transmisję | RX_LOS | -5~70 | B+ | Tak |
| GTS-SGU12-20DIN | SFP | Wysoki poziom Włącz transmisję | RX_LOS | -40~85 | B+ | Tak |
Cechy
Aplikacja
Normy
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
Aby uzyskać więcej transceiverów GPON ONU SFP, zapoznaj się z następującym formularzem
Seria nadajników-odbiorników GPON ONU (Szybkość transmisji danychTX-1.244G/RX-2.488G, długość fali:TX1310nm/RX1490nm, klasa B+, DFB+APD)
| Nr części | Współczynnik kształtu | Moc nadajnika | Czułość Rx | Interfejs | Temperatura |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | SC/UPC | Kom. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | SC/UPC | Śr. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | Pigtail SC/UPC | Kom. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | Pigtail SC/UPC | Śr. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | Pigtail SC/APC | Kom. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | Pigtail SC/APC | Śr. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28,0 dBm | SC/UPC | Kom. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28,0 dBm | SC/UPC | Śr. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28,0 dBm | SC/APC | Kom. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28,0 dBm | SC/APC | Śr. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28,0 dBm | LC/APC | Kom. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28,0 dBm | LC/APC | Śr. |
