Szczegóły Produktu:
|
| Nazwa produktu: | Moduł nadawczo-odbiorczy GPON ONU/ONT | Typ formularza: | SFF 2x10 klasa B+ |
|---|---|---|---|
| Szybkość transmisji: | TX-1.244G/RX-2.488G | Długość fali: | TX1310nm/RX1490nm |
| Długość kabla: | 20km | Złącze: | Warkocz SC/UPC |
| DDMI: | TAK | słowa kluczowe: | Złącze pigtailowe GPON ONU/ONT klasy B+ SFF 2x10 Transceiver SC/UPC |
| Podkreślić: | GPON ONU ONT,GPON klasy B+,nadajnik-odbiornik SC UPC |
||
GPON ONU/ONT klasa B+
Seria TX 1310nm 1.244G/RX 1490nm 2.488G

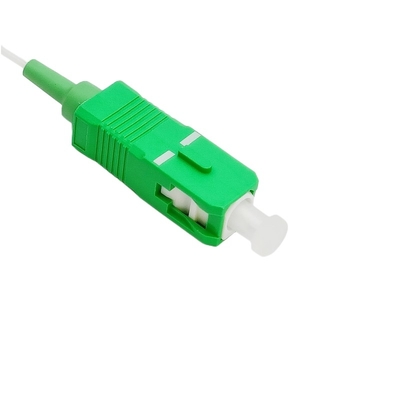

Złącze pigtailowe SC/UPC
Zgodność z RoHS
Opis

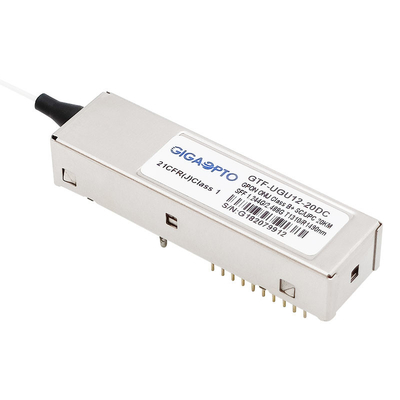

Ten moduł nadawczo-odbiorczy GTF-UGU12-20DC klasy B+ GPON ONU/ONT SFF 2x10 SC UPC Pigtail jest przeznaczony do transmisji pasywnej sieci optycznej (GPON) z obsługą Gigabit.Może w pełni obsługiwać aplikację Class B+ ODN określoną przez standard ITU-T G.984.2 i ITU-T G.984.2 Amendent-2006.

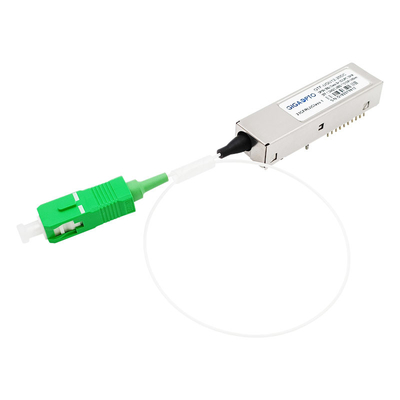

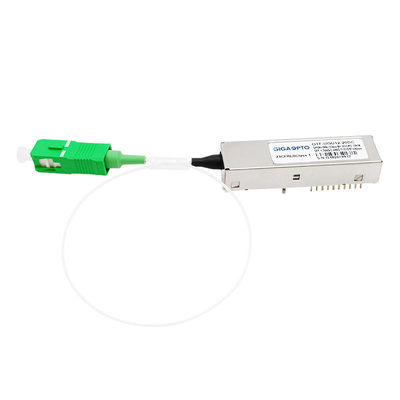

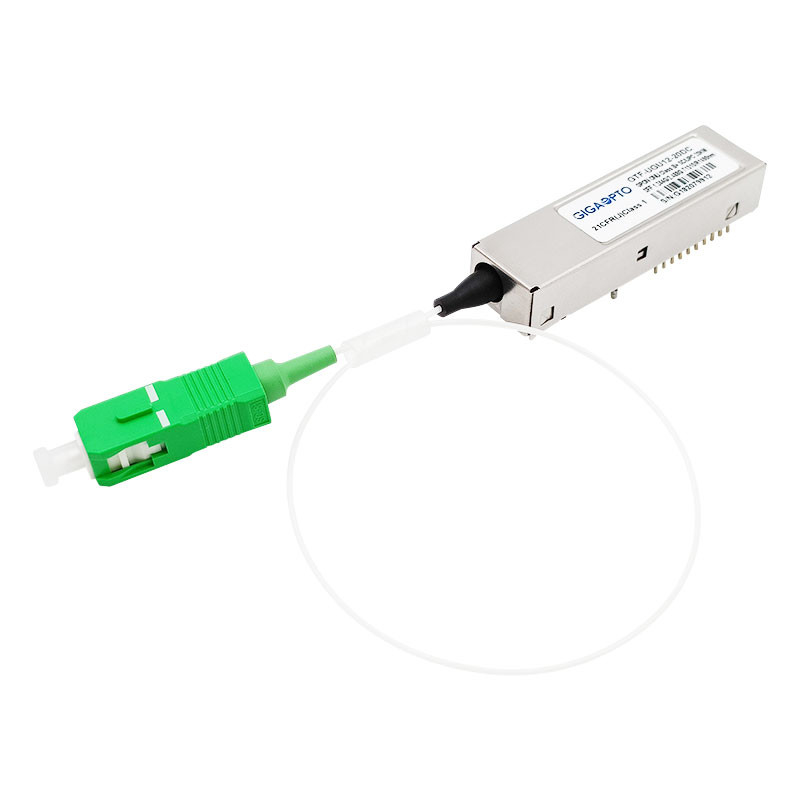

Urządzenie nadawczo-odbiorcze GPON ONU/ONT SFP jest pakowane w małym formacie 2x10 z gniazdem pigtailowym SC UPC.
Sekcja nadajnika wykorzystuje laser 1310nm DFB i zintegrowany sterownik lasera BM, który jest zaprojektowany do wykonywania bardzo krótkich czasów opóźnienia włączania/wyłączania impulsów.Sterownik lasera zawiera również cyfrowy APC i układ kompensacji temperatury, które służą do utrzymywania stałej mocy optycznej startu i współczynnika ekstynkcji w stosunku do temperatury i starzenia.
Sekcja odbiornika wykorzystuje zintegrowaną fotodiodę 1490nm APD i przedwzmacniacz zmontowanych razem.Posiada funkcję sygnalizacji stanu wykrytego sygnału odbiornika (aktywny wysoki).Zintegrowany łącznik WDM może oddzielić światło wejściowe 1490nm i światło wyjściowe 1310nm.
Dostępne są cyfrowe funkcje diagnostyczne, jak określono w SFF-8472.
Transceiver optyczny zawiera pamięć EEPROM.Zapewnia dostęp do wyrafinowanych informacji identyfikacyjnych, które opisują możliwości transceivera, standardowe interfejsy, producenta i inne informacje.
Specyfikacja
| Produkt | Moduł GPON ONU/ONT | Gatunek | Klasa B+ |
| Typ formularza | SFF 2x10 | Napięcie | +3,3V |
| Złącze | Warkocz SC UPC | Maksymalny zasięg | 20km |
| DDMI | TAk | Typ włókna | Światłowód jednomodowy |
| Czas gwarancji | 3 lata | temperatura robocza | Standardowy 0~70°C/przemysłowy -40~85°C |
| Prędkość (TX) | 1,244 Gb/s | Prędkość (RX) | 2,488 Gb/s |
| Środkowa długość fali (TX) | 1310nm | Środkowa długość fali (RX) | 1490nm |
| Rozpraszanie mocy | <1,0 W | Całkowity prąd | 300mA |
| Nadajnik | DFB | Odbiorca | APD |
| Moc nadawania (dBm) | +0,5~+5,0dBm | Czułość RX | <-28,0 dBm |
| Wskaźnik wymierania | >10dB | Moc nasycenia | >-8dBm |
| Protokoły | SFF 8472, RoHS, ITU-T G.984.2 | ||
Informacje dotyczące zamawiania
| Numer części | Specyfikacje | ||||
| Pakiet | Tryb serii TX | Temperatura | Zasięg | DDM | |
| (°C) | (km) | ||||
| GTF-UGU12-20DCL | SFF 2x10 | Niski poziom Włącz TX | -5~70 | 20 | Tak |
| GTF-UGU12-20DCH | SFF 2x10 | Wysoki poziom Włącz transmisję | -5~70 | 20 | Tak |
| GTF-UGU12-20DIL | SFF 2x10 | Niski poziom Włącz TX | -40~85 | 20 | Tak |
| GTF-UGU12-20DIH | SFF 2x10 | Wysoki poziom Włącz transmisję | -40~85 | 20 | Tak |
Cechy
Aplikacja
Normy
Zarys pakietu
Aby uzyskać więcej transceiverów GPON ONU SFP, zapoznaj się z następującym formularzem
Seria nadajników-odbiorników GPON ONU (Szybkość transmisji danychTX-1.244G/RX-2.488G, długość fali:TX1310nm/RX1490nm, klasa B+, DFB+APD)
| Nr części | Współczynnik kształtu | Moc nadajnika | Czułość Rx | Interfejs | Temperatura |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | SC/UPC | Kom. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | SC/UPC | Śr. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | Pigtail SC/UPC | Kom. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | Pigtail SC/UPC | Śr. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | Pigtail SC/APC | Kom. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28,0 dBm | Pigtail SC/APC | Śr. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28,0 dBm | SC/UPC | Kom. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28,0 dBm | SC/UPC | Śr. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28,0 dBm | SC/APC | Kom. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28,0 dBm | SC/APC | Śr. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28,0 dBm | LC/APC | Kom. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28,0 dBm | LC/APC | Śr. |
