Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver GPON SFP | Rodzaj: | Klasa D 8dBm |
|---|---|---|---|
| Szybkość transmisji danych (Gb/s): | TX2,5 Gb/s/RX1,25 Gb/s | Długość fali: | 1490nm-TX/1310nm-RX |
| Złącze: | Simpleks SC | Diagnostyczny: | Utrzymany |
| słowa kluczowe: | + 8dBm moduł nadawczo-odbiorczy GPON OLT SFP klasy D | ||
| Podkreślić: | SFP GPON OLT Transceiver,DDM GPON OLT Transceiver,moduły optyczne 8dBm |
||

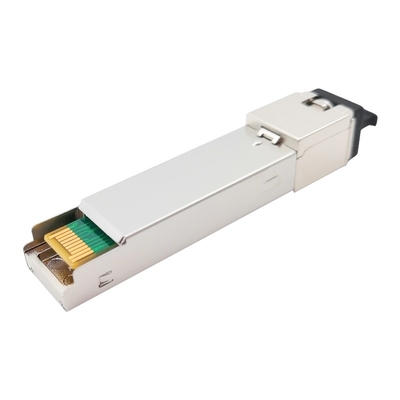

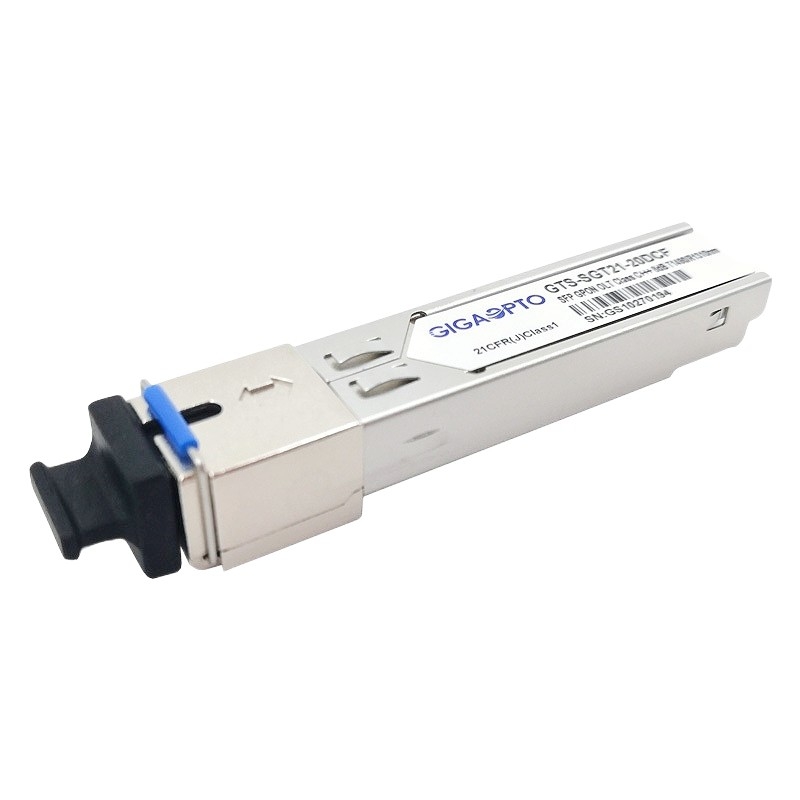

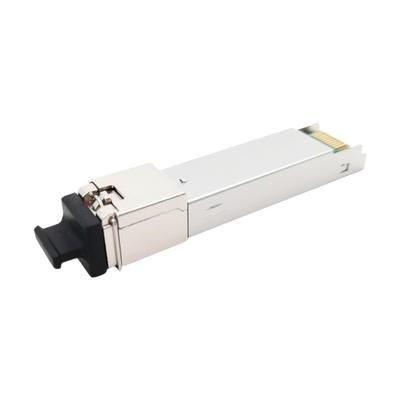

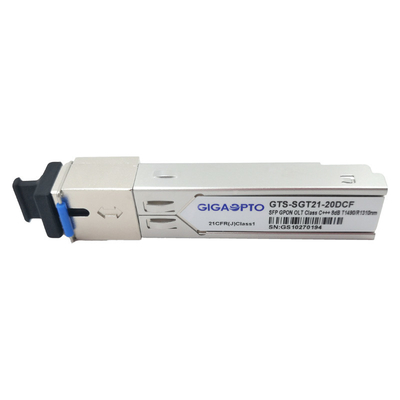

Klasa GPON OLT SFPD Moc nadawania 8Moduły nadawczo-odbiorcze dBm Numer części GTS-SGT21-20DCF
Opis
Ten 8dBm Tx Power GPON OLT SFP jest w pełni zgodny z wymaganiami ITU G.984.2 klasy D/C+++ dla aplikacji z terminalem linii optycznej (OLT) z 1.244Gbps upstream i 2.488Gbps downstream.
Ten moduł do pakowania GPON D SFP składa się z nadajnika DFB 1490nm w trybie ciągłym 2,488Gbps, odbiornika APD 1310nm w trybie burst 1,244Gbps, przedwzmacniacza i filtra WDM w wysoce zintegrowanym podzespole optycznym.Jest to produkt laserowy klasy 1 zgodny z normami IEC 60825-1 i IEC 60825-2 oraz zgodny z normami MSA SFP, SFF-8472 i ROHS6.
Specyfikacja
| Nazwa produktu | Moduł GPON OLT SFP | KlasaRodzaj | Klasa D/C+++ |
| Opakowania | SFP | Napięcie zasilania | +3,3V |
| Złącze | SC Simplex | Maks.Zasięg | 20km |
| DDM/DOM | Utrzymany | BłonnikRodzaj | światłowód jednomodowy |
| Gwarancja | 3 lata | temperatura robocza | -5~70°C/-40~85°C |
| Szybkość transmisji danych (TX) | 2,488 Gb/s | Szybkość transmisji danych (RX) | 1,244 Gb/s |
| Długość fali (TX) | 1490nm | Długość fali (RX) | 1310nm |
| MocKonsumpcja | <1,5W | Całkowity prąd | 450mA (maks.) |
| Nadajnik | DFB | Odbiorca | APD |
| TXNa zewnątrzMoc (dBm) | +6,0~+10,0dBm | RXWrażliwość | <-32,0 dBm |
| Zewn.Stosunek | >8,2 dB | OdbiorcaPrzeciążać | >-15dBm |
| Protokoły | SFF-8472, ITUT-984.2 | ||
Cechy
Aplikacja
Normy
| Charakterystyka nadajnika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Moc wystrzelona (śr.) | PNA ZEWNĄTRZ | +6 | +8 | +10 | dBm | |
| Zakres długości fali roboczej | λC | 1480 | 1500 | Nm | ||
| Szerokość widmowa (-20dB) | λ | 1 | Nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | ||||
| Wskaźnik wymierania | ER | 8,2 | dB | PRBS 223-1+72CID @2.488Gbit/s | ||
| Nadajnik i kara za rozproszenie | TDP | 1 | dB | Transmisja na 20km SMF | ||
| Optyczna moc wyjściowa po wyłączeniu TX | PDIS | -39 | dBm | |||
| Wyjściowy schemat oka | Zgodny z ITU-T G.984.2 | |||||
| Odbicie nadajnika | -10 | dB | ||||
| Charakterystyka odbiornika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Zakres długości fali | λC | 1260 | 1360 | Nm | ||
| czułość odbiornika | SEN | -32 | dBm | Notatka 1 | ||
| Przeciążenie wejścia zasilania optycznego | SAT | -15 | dBm | Notatka 1 | ||
| Zakres dynamiczny | 15 | dB | Rysunek 1 | |||
| Odbicie odbiornika | -15 | dB | ||||
Typowy obwód aplikacji
EEPROMMapa pamięci
Zawartość pamięci identyfikatora seryjnego EEPROM
Transceiver optyczny zawiera pamięć EEPROM.Zapewnia dostęp do wyrafinowanych informacji identyfikacyjnych, które opisują możliwości transceivera, standardowe interfejsy, producenta i inne informacje.Gdy protokół szeregowy jest aktywowany, host generuje sygnał zegara szeregowego (SCL, Mod Def 1).Zbocze dodatnie taktuje dane do tych segmentów EEPROM, które nie są chronione przed zapisem w transceiverze SFP.Krawędź ujemna taktuje dane z transceivera SFP.Sygnał danych szeregowych (SDA, Mod Def 2) jest dwukierunkowy dla szeregowego przesyłania danych.Host używa SDA w połączeniu z SCL do oznaczenia początku i końca aktywacji protokołu szeregowego.Pamięci są zorganizowane jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnie.
Moduł dostarcza informacji diagnostycznych o aktualnych warunkach pracy.Transceiver generuje te dane diagnostyczne poprzez cyfryzację wewnętrznych sygnałów analogowych.Dane dotyczące kalibracji i progów alarmowych/ostrzegawczych są zapisywane podczas produkcji urządzenia.Zaimplementowane jest monitorowanie mocy odbieranej, przesyłanej, polaryzacji, napięcia zasilającego i temperatury.Dane diagnostyczne są surowymi wartościami A/D i muszą być przekonwertowane na jednostki świata rzeczywistego przy użyciu stałych kalibracji przechowywanych w lokalizacjach EEPROM 56 - 95 pod adresem A2h magistrali szeregowej.Pola danych specyficzne dla cyfrowej mapy pamięci diagnostycznej są zdefiniowane w następujący sposób.
Informacje dotyczące zamawiania- Seria Gigaopto GPON OLT SFP (DFB + APD)TX-2,488Gb/s/RX-1.244Gb/s/TX-1490nm/RX-1310nmSC Simpleks)
| Nr części | Klasa | Moc nadajnika | Czułość Rx | Temperatura |
| GTS-SGT21-20DCB | B+ | +1,5~+5,0dBm | <-28,0 dBm | Com |
| GTS-SGT21-20DIB | B+ | +1,5~+5,0dBm | <-28,0 dBm | Śr. |
| GTS-SGT21-20DCC | C+ | +3,0~+7,0dBm | < -30,0 dBm | Com |
| GTS-SGT21-20DIC | C+ | +3,0~+7,0dBm | < -30,0 dBm | Śr. |
| GTS-SGT21-20DCD | C++ | +4,5~+10,0dBm | <-31,0 dBm | Com |
| GTS-SGT21-20DID | C++ | +4,5~+10,0dBm | <-31,0 dBm | Śr. |
| GTS-SGT21-20DCE | C+++ / D | +6,0~+10,0dBm | <-32,0 dBm | Com |
| GTS-SGT21-20DIE | C+++ / D | +6,0~+10,0dBm | <-32,0 dBm | Śr. |
| Notatka | Obsługiwane OEM/ODM, zawsze zapraszamy do kontaktu z nami. | |||
