Szczegóły Produktu:
|
przedmiot: | Podwójne odbiorniki wideo BIDI 6G SDI | Technologia: | 2 odbiornik w BOSA, 1 włókno |
---|---|---|---|
Pakiet: | SFP | Środkowa długość fali: | RX1_1310nm/RX2_1490nm |
Interfejs: | Simpleks LC | temperatura robocza: | -5 do 70°C |
Gwarancja: | 3 lata | słowa kluczowe: | Moduł odbiornika z podwójnym pinem 6G-SDI |

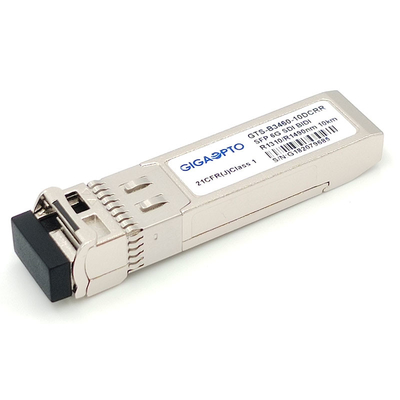

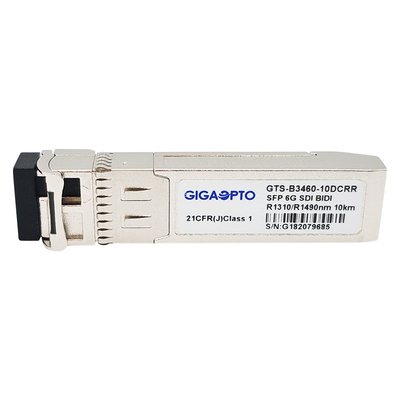

6G SDI SMPTE SFP RX1310nm RX1490nm PIN 10km SMF BIDI LC Podwójny moduł odbiorników Non-MSA
Specyfikacja funkcjonalna
Nazwa przedmiotu | Podwójne odbiorniki 6G SDI SMPTE SFP | Nr części | GTS-B3460-10DCRR |
Typ modułu | Podwójny RX w BOSA, 1 włókno | Przepustowość (Gb/s) | 0,143 Gb/s - 5,94 Gb/s |
Współczynnik kształtu | SFP BIDI | Środowisko | Praca od -5 do 70°C |
Długość fali | RX1_1310nm/RX2_1490nm | Zasięg | 10km @ 9/125μm SMF |
Typ złącza | LC Simplex | Rodzaj kabla | G.652 SMF |
Część nadajnika | Nie dotyczy | Typ odbiornika | Fotodetektor PIN |
Napięcie zasilania | 3,3V | Prąd zasilania (maks.) | 500mA |
czułość odbiornika | <-15dBm | Wejściowa moc nasycenia | > 0dBm |
Diagnostyka (DDM/DOM) | Wspierać się | Przydzielenie pinu | Pinout inny niż MSA |
Waga jednostkowa | 0,025 kg | Gwarancja ograniczona czasowo | 36-Miesiąc |
Aplikacja | SD/HD/3G/6G SDI |
Opis
GTS-B3460-10DCRR to jednowłóknowy dwukierunkowy dwukanałowy moduł odbiornika przeznaczony do odbioru optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 297-2006.Obsługuje szybkości transmisji danych od 143 Mb/s do 5,94 Gb/s. Ten podwójny moduł odbiornika został specjalnie zaprojektowany pod kątem wysokiej wydajności w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M i ST-2081 .
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Posiada dwa niezależne fotodetektory 1310 nm i 1490 nm PIN.Maksymalna odległość 10 km jest osiągalna przy sygnałach patologicznych 6 Gb/s.
Cechy
Aplikacja
Standard
SzpilkaDdefinicja
SzpilkaNie | Symbol | Nazwa/Opis | Sekw. mocy | Uwagi |
1 | Skręcać | Uziemienie odbiornika | 1st | |
2 | RD2- |
Odbiornik (1310nm) Odwrócone wyjście danych. Sprzężony AC.CML-O |
3rd | |
3 | RD2+ |
Odbiornik (1310nm) Nieodwrócone wyjście danych. Sprzężony AC.CML-O |
3rd | |
4 | MOD_ABS | Brak modułu, połącz z VeeR w module | 3rd | 1 |
5 | SCL | Linia zegarowa 2-przewodowego interfejsu szeregowego, LVTTL-I | 3rd | 2 |
6 | SDA | 2-przewodowa linia danych interfejsu szeregowego, LVTTL-I/O | 3rd | 2 |
7 | Skręcać | Uziemienie odbiornika | 3rd | |
8 | NC | Nie połączony | 3rd | |
9 | NC | Nie połączony | 3rd | |
10 | RX_LOS1 |
Odbiornik (1490nm) Wskazanie utraty sygnału, LVTTL-O Wysoki: utrata sygnału Niski: wykryto sygnał |
1st | 3 |
11 | Skręcać | Uziemienie odbiornika | 1st | |
12 | RD1- |
Odbiornik (1490nm) Odwrócone wyjście danych. Sprzężony AC.CML-O |
3rd | |
13 | RD1+ |
Odbiornik (1490nm) Nieodwrócone wyjście danych. Sprzężony AC.CML-O |
3rd | |
14 | Skręcać | Uziemienie odbiornika | 1st | |
15 | VccR | Zasilanie odbiornika | 2. | |
16 | VccR | Zasilanie odbiornika | 2. | |
17 | Skręcać | Uziemienie odbiornika | 1st | |
18 | NC | Nie połączony | 3rd | |
19 | NC | Nie połączony | 3rd | |
20 | RX_LOS2 |
Odbiornik (1310nm) Wskazanie utraty sygnału, LVTTL-O Wysoki: utrata sygnału Niski: wykryto sygnał |
1st | 4 |
Sekw. mocy: Sekwencja zaczepienia pinów podczas podłączania na gorąco.
Notatka 1.MOD_ABS jest podłączony do VeeT wewnątrz modułu.
Uwaga 2.SDA&SCL (I2C) należy podciągnąć za pomocą rezystorów 4,7k - 10kΩ na płycie głównej.
Uwaga 3.RX_LOS1 powinien być podciągnięty rezystorami 4,7k - 10kΩ na płycie głównej.
Uwaga 4.T RX_LOS2 będzie podciągnięty z rezystorami 4,7k - 10kΩ na płycie głównej.
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
