Szczegóły Produktu:
|
| Nazwa produktu: | 12G-SDI CWDM SFP+ | Szybkość przesyłania danych: | 12G |
|---|---|---|---|
| Długość fali: | 1270 ~ 1450 nm CWDM | Złącze: | Duplex LC |
| Dystans: | 20km | Gwarancja: | 3 LATA |
| Słowa kluczowe 1: | 12G UHD-SDI CWDM SFP+ | Słowa kluczowe 2: | Optyczny nadajnik-odbiornik wideo SFP + 12G CWDM |
| Podkreślić: | Optyczny nadajnik-odbiornik wideo 12G SDI,optyczny nadajnik-odbiornik wideo 1450nm,optyczny nadajnik-odbiornik CWDM |
||

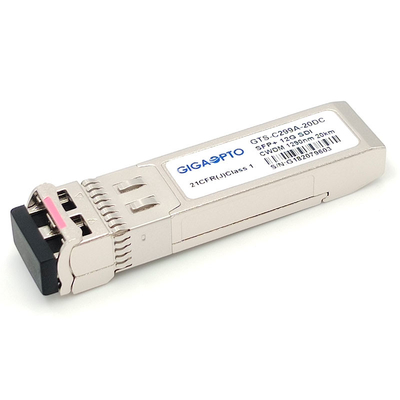

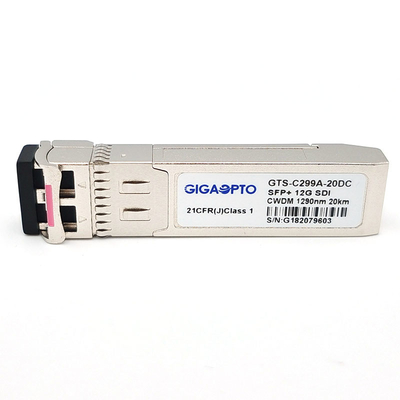

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF Podwójny LC MSA
Specyfikacja funkcjonalna
| Nazwa produktu | 12G-SDI CWDM SFP | Szybkość przesyłania danych | 0,27 ~ 11,88 Gb/s |
| Typ modułu | Transceiver | MSA/nie-MSA | MSA |
| Współczynnik kształtu | SFP+ | Temperatura | 0 do 70°C (32 do 158°F) |
| Długość fali | CWDM (1270~1450)nm | Maksymalna odległość | 20km |
| Złącze | Dupleks LC | Głoska bezdźwięczna | światłowód jednomodowy |
| Typ lasera | DFB CWDM | Typ PD | SZPILKA |
| Napięcie zasilania | 3,3V | Prąd zasilania | 300mA (maks.) |
| Moc nadajnika | -1 ~ 2dBm | Czułość @11.88Gbps | < -11dB |
| Budżet mocy | 13dB | Czułość @ 5,94 Gb/s | < -13dB |
| Pobór energii | ≤1,0W | Czułość @ 2,97 Gb/s | <-15dB |
| ER. | >3,5dB | Przeciążenie odbiornika | > 1,0 dBm |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Protokoły | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) i ST 259 (SD-SDI). | ||
Opis produktów 12G-SDI CWDM SFP + 1270nm ~ 1450nm Transceiver Series
Seria GTS-Cxx9A-10DC firmy Gigaopto to jednomodowy moduł nadawczo-odbiorczy przeznaczony do nadawania/odbierania optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M i DVB-ASI.Obsługuje do 11.8Gbps i jest specjalnie zaprojektowany do przesyłania patologicznych wzorców dla HD-SDI, 3G-SDI, 6G-SDI i 12G-SDI.Maksymalny zasięg łącza do 20 km przez światłowód jednomodowy (SMF) przez długość fali CWDM od 1270 nm do 1450 nm.
Transceiver zawiera trzy sekcje: laser DFB, fotodiodę PIN zintegrowaną z przedwzmacniaczem transimpedancyjnym (TIA), Reclocker oraz kontroler MCU.Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.
Cechy

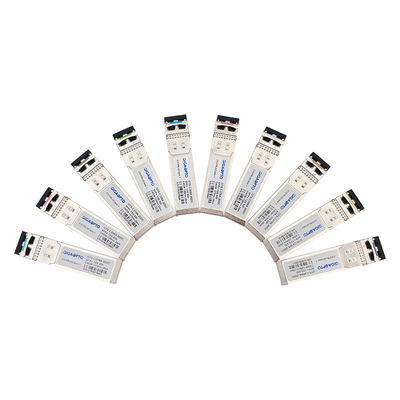

Informacje dotyczące zamawiania
| Numer części | Opis | Kanał CWDM | Maksymalny zasięg |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1270nm | 20km |
| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Podwójny LC MSA | 1450nm | 20km |
Aplikacja
Definicja PIN
