Szczegóły Produktu:
|
| Nazwa produktu: | 12G-SDI Dwukierunkowy SFP+ | Szybkość przesyłania danych: | 12 Gb/s |
|---|---|---|---|
| Długość fali: | 1270nm -TX/1330nm -RX | Typ interfejsu: | Simpleks LC |
| Maksymalna transmisja: | 10KM | Gwarancja: | 3 LATA |
| Słowa kluczowe 1: | Transceiver optyczny 12G-SDI BIDI SFP + 10 km | Słowa kluczowe 2: | Moduł nadawczo-odbiorczy wideo SMPTE 12G HD |
| Podkreślić: | Nadajnik-odbiornik wideo SFP 12G,nadajnik-odbiornik wideo SDI SFP,BiDi SMPTE |
||

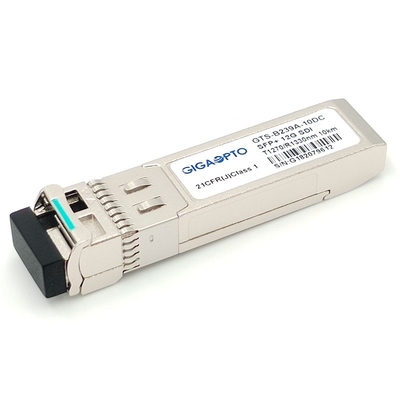

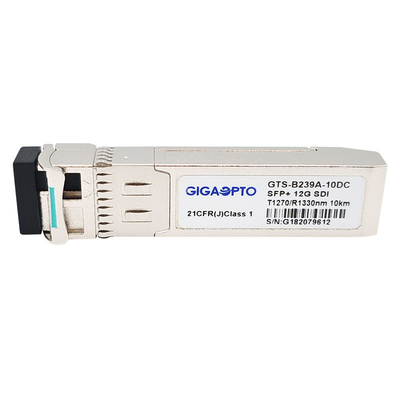

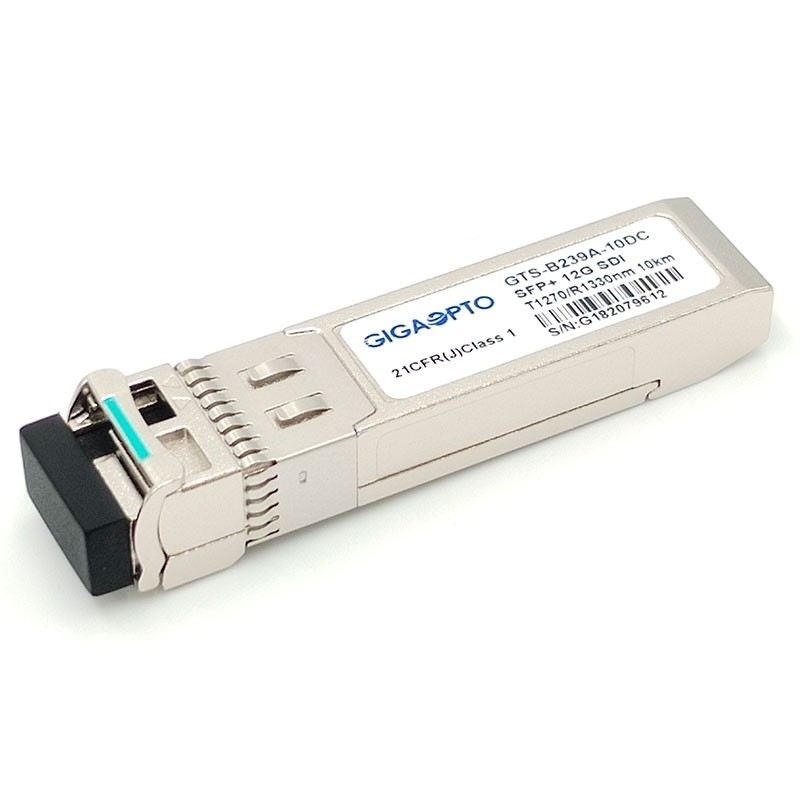

10km BiDi 1270nm/1330nm 12G-SDI SFP+ Optyczny transceiver MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | 12G-SDI BiDi SFP | Szybkość przesyłania danych | 0,27 ~ 11,88 Gb/s |
| Typ modułu | Transceiver | MSA/nie-MSA | MSA |
| Współczynnik kształtu | SFP+ | temperatura robocza | 0 do 70°C (32 do 158°F) |
| Długość fali | 1270nm -TX/1330nm -RX | Maksymalny zasięg | 10km |
| Złącze | Simpleks LC | Typ włókna | światłowód jednomodowy |
| Typ LD | DFB | Typ PD | SZPILKA |
| Napięcie zasilania | 3,3V | Prąd zasilania | 280mA (typowo) |
| Moc nadajnika | -5 ~ +1dBm | Czułość @11.88Gbps | < -11dB |
| Czułość @ 5,94 Gb/s | < -13dB | Czułość @ 2,97 Gb/s | < -13dB |
| Wskaźnik wymierania | >3,5dB | Przeciążenie odbiornika | > 1,0 dBm |
| Pobór energii | ≤1,0W | Gwarancja | 3 lata |
| OEM/ODM | Utrzymany | Waga | 0,025 kg |
| Protokoły | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) i ST 259 (SD-SDI). | ||
Opis
Gigaopto GTS-B239A-10DC jest przeznaczony do dwukierunkowych łączy transmisyjnych 12G-SDI o zasięgu do 10 km w światłowodzie jednomodowym.
Jest zgodny z SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M i DVB-ASI.Obsługuje do 11.8Gbps i jest specjalnie zaprojektowany do przesyłania patologicznych wzorców dla HD-SDI, 3G-SDI, 6G-SDI i 12G-SDI.
Transceiver zawiera trzy sekcje: laser DFB, fotodiodę PIN zintegrowaną z przedwzmacniaczem transimpedancyjnym (TIA), Reclocker oraz kontroler MCU.Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C.
Cechy
Aplikacja
Definicja PIN
