Szczegóły Produktu:
|
| Nazwa przedmiotu: | 12G-SDI BiDi SFP+ | Szybkość przesyłania danych: | 12G |
|---|---|---|---|
| Długość fali: | 1330nm -TX/1270nm -RX | Złącze: | Simpleks LC |
| Maksymalna transmisja kablowa: | 10KM | OEM/ODM: | Utrzymany |
| Słowa kluczowe 1: | Transceiver optyczny 12G-SDI BIDI, | Słowa kluczowe 2: | Dwukierunkowy SFP+ 12G |
| Podkreślić: | Transceiver wideo SMPTE SFP,transceiver wideo SFP 13T,transceiver optyczny BIDI |
||
10KM BiDi 1330nm/1270nm 12G-SDI SFP+ Optyczny transceiver MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | Wideo SFP 12G UHD | Szybkość przesyłania danych | 0,27 ~ 11,88 Gb/s |
| Typ modułu | Transceiver | MSA/nie-MSA | MSA |
| Uszczelka | SFP+ | Temperatura handlowa | 0 do 70°C (32 do 158°F) |
| Długość fali | 1330nm -TX/1270nm -RX | Maksymalna odległość | 10km |
| Interfejs | Simpleks LC | Głoska bezdźwięczna | światłowód jednomodowy |
| Nadajnik | DFB | Odbiorca | SZPILKA |
| Napięcie zasilania | +3,3V | Aktualny | 280mA (typowy.) |
| Średnia moc wyjściowa | -5~+1dBm | Czułość RX przy 11,88 Gb/s | < -11dB |
| Czułość RX @ 5,94 Gb/s | < -13dB | Czułość RX przy 2,97 Gb/s | < -13dB |
| Wskaźnik wymierania | >3,5dB | Nasycenie RX | > 1,0 dBm |
| Pobór energii | ≤1,0W | Diagnostyka cyfrowa | Wspierać się |
| OEM/ODM | TAk | Gwarancja | 3 lata |
| Protokoły | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) i ST 259 (SD-SDI). | ||
Opis

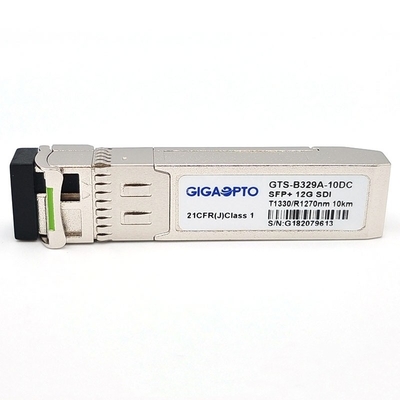

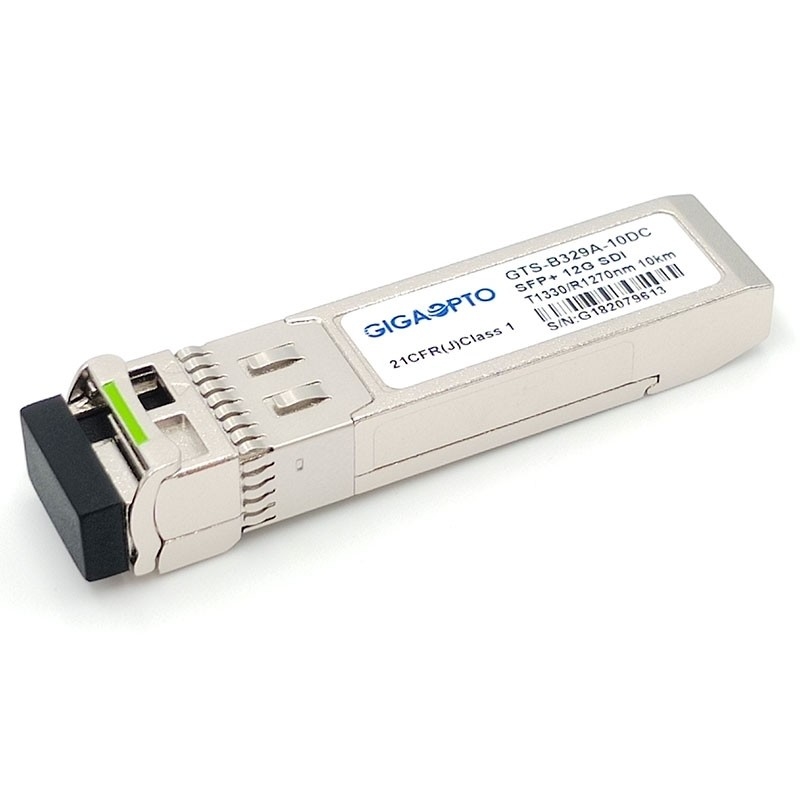

Optyczny transceiver Gigaopto GTS-B329A-10DC 12G BiDi SFP+ jest przeznaczony do dwukierunkowych łączy transmisyjnych 12G-SDI o zasięgu do 10 km na SMF z długością fali 1330nm TX/1270nm RX.
Obsługuje do 11.8Gbps i jest specjalnie zaprojektowany do przesyłania patologicznych wzorców dla HD-SDI, 3G-SDI, 6G-SDI i 12G-SDI.
Transceiver zawiera trzy sekcje: laser DFB, fotodiodę PIN zintegrowaną z przedwzmacniaczem transimpedancyjnym (TIA), Reclocker oraz kontroler MCU.Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.
Moduł zapewnia cyfrowe informacje diagnostyczne dotyczące jego warunków pracy i stanu, w tym moc nadawania, prąd polaryzacji lasera, temperaturę modułu i napięcie zasilania.Dane dotyczące kalibracji i progów alarmowych/ostrzegawczych są zapisywane i przechowywane w pamięci wewnętrznej (EEPROM).
Cechy
Aplikacja
Definicja PIN
