Szczegóły Produktu:
|
| Nazwa przedmiotu: | Podwójne nadajniki 6G SDI BIDI | Prędkość: | 50Mb/s — 5,94Gb/s |
|---|---|---|---|
| Technologia: | Podwójny TX w jednym BOSA, BIDI | Środkowa długość fali: | 1310nm_TX1/1490nm_TX2 |
| Złącze optyczne: | LC Simplex | Długość kabla: | 10KM |
| MSA/nie MSA: | Nie MSA |

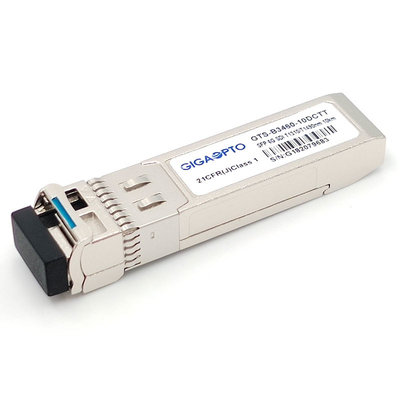

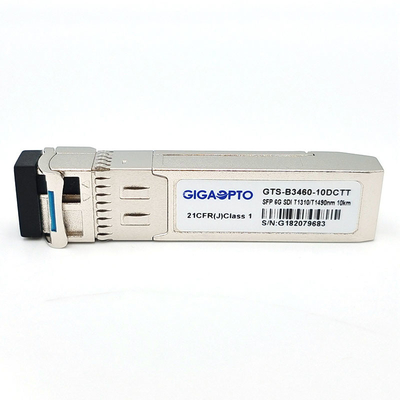

6G SDI SMPTE SFP TX1310nm TX1490nm 10 km SMF BIDI LC Podwójne moduły nadajników Non-MSA
Specyfikacja funkcjonalna
| Nazwa przedmiotu | Podwójny nadajnik 6G SDI SMPTE SFP | Nr części | GTS-B3460-10DCTT |
| Typ modułu | Podwójny TX w BOSA, 1 włókno | Maksymalna szybkość transmisji | 5,94 Gb/s |
| Współczynnik kształtu | SFP BIDI | Środowisko | Praca od -5 do 70°C |
| Środkowa długość fali (TX) | 1310nm_TX1/1490nm_TX2 | Maksymalna odległość światłowodu | 10km @ 9/125μm SMF |
| Interfejs | Simplex LC UPC | Rodzaj kabla | Światłowód jednomodowy |
| Nadajnik | DFB | Część odbiornika | Nie dotyczy |
| Napięcie zasilania | 3,3V | Prąd zasilania | 500mA (maks.) |
| Moc wyjściowa (dBm) | -8~0 dBm | Wskaźnik wymierania | >3,5dB |
| Diagnostyka cyfrowa | Wsparcie (domyślnie) | Przydzielenie pinu | Pinout inny niż MSA |
| Aplikacja | SD/HD/3G/6G SDI | ||
Opis
Gigaopto GTS-B3460-10DCTT to 1-włóknowy dwukierunkowy moduł nadajnika dwukanałowego przeznaczony do transmisji optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 297-2006.Obsługuje szybkości transmisji danych od 143 Mb/s do 5,94 Gb/s. Ten podwójny moduł nadajnika został specjalnie zaprojektowany z myślą o solidnej wydajności w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M i ST-2081 .
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Jest wyposażony w dwa niezależne nadajniki laserowe 1310 nm i 1490 nm.Maksymalna odległość 10 km jest osiągalna przy sygnałach patologicznych 6 Gb/s.
Cechy
Handlowy: -5 ° C ~ 70 ° C
Aplikacja
Standard
SzpilkaDdefinicja
| SzpilkaNie | Symbol | Nazwa/Opis | Sekw. mocy | Uwagi |
| 1 | VeeT | Uziemienie nadajnika | 1st | |
| 2 | NC | Nie połączony | 3rd | |
| 3 | NC | Nie połączony | 3rd | |
| 4 | MOD_ABS | Brak modułu, połącz z VeeT w module | 3rd | 1 |
| 5 | SCL | Linia zegarowa 2-przewodowego interfejsu szeregowego, LVTTL-I | 3rd | 2 |
| 6 | SDA | 2-przewodowa linia danych interfejsu szeregowego, LVTTL-I/O | 3rd | 2 |
| 7 | VeeT | Uziemienie nadajnika | 1st | |
| 8 | TD2+ |
Nadajnik (1310nm) Nieodwrócone wejście danych. Sprzężony AC.CML-I |
3rd | |
| 9 | TD2- |
Nadajnik (1310nm) Odwrócone DANE w. Sprzężony AC.CML-I |
3rd | |
| 10 | TX2_DIS |
Nadajnik (1310nm) Wyłącz wejście, LVTTL-I Wysoki: nadajnik wyłączony Niski: nadajnik włączony |
3rd | 3 |
| 11 | Skręcać | Uziemienie odbiornika | 1st | |
| 12 | NC | Nie połączony | 3rd | |
| 13 | NC | Nie połączony | 3rd | |
| 14 | VeeT | Uziemienie nadajnika | 1st | |
| 15 | VccT | Zasilanie nadajnika | 2. | |
| 16 | VccT | Zasilanie nadajnika | 2. | |
| 17 | VeeT | Uziemienie nadajnika | 1st | |
| 18 | TD1+ |
Nadajnik (1490nm) Nieodwrócone wejście danych. Sprzężony AC.CML-I |
3rd | |
| 19 | TD1- |
Nadajnik (1490nm) Odwrócone DANE w. Sprzężony AC.CML-I |
3rd | |
| 20 | TX1_DIS |
Nadajnik (1490nm) Wyłącz, LVTTL-I Wysoki: nadajnik wyłączony Niski: nadajnik włączony |
3rd | 4 |
Sekw. mocy: Sekwencja zaczepienia pinów podczas podłączania na gorąco.
Notatka 1.MOD_ABS jest podłączony do VeeT wewnątrz modułu.
Uwaga 2.SDA&SCL (I2C) należy podciągnąć za pomocą rezystorów 4,7k - 10kΩ na płycie głównej.
Uwaga 3.Tx2_DIS jest podciągnięty do VccT z rezystorem 4,7k - 10kΩ wewnątrz modułu.
Uwaga 4.Tx1_DIS jest podciągnięty do VccT z rezystorem 4,7k - 10kΩ wewnątrz modułu.
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
