Szczegóły Produktu:
|
| Nazwa przedmiotu: | Moduł podwójnego nadajnika 6G Ultra-SDI | Szybkość bitowa (Gb/s): | 50 Mb/s - 5,94 Gb/s |
|---|---|---|---|
| Typ modułu: | Podwójny TX | Współczynnik kształtu: | SFP |
| Środkowa długość fali: | 1310nm_TX1/1310nm_TX2 | Złącze optyczne: | Dwustronne gniazdo LC |
| Odległość łącza światłowodowego: | 10KM | Przydzielenie pinu: | Nie MSA |

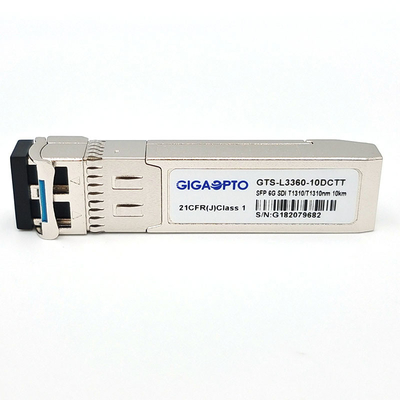

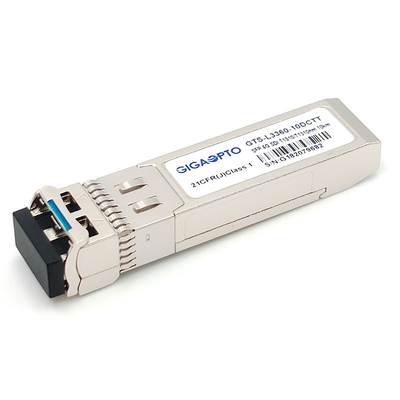

6G SDI SMPTE SFP 1310nm 10km SMF Duplex LC Podwójne moduły nadajników Non-MSA
Specyfikacja funkcjonalna
| Nazwa produktu | Moduł podwójnego nadajnika 6G SDI | Nr części | GTS-L3360-10DCTT |
| Typ modułu | Podwójne nadajniki | Maksymalna szybkość transmisji | 5,94 Gb/s |
| Współczynnik kształtu | SFP | Przydzielenie pinu | Pinout inny niż MSA |
| Środkowa długość fali (TX) | TX1_1310nm/TX2_1310nm | Maksymalna odległość światłowodu | 10km @ G.652 |
| Interfejs | Dwustronne gniazdo LC | Rodzaj kabla | FNP |
| Nadajniki | Laser DFB | Część odbiornika | Nie dotyczy |
| Napięcie zasilania | 3,3V | Prąd zasilania | 300mA (typowo) |
| Moc wyjściowa (dBm) | -6~0 dBm | Wskaźnik wymierania | >5dB |
| Diagnostyka cyfrowa | Wsparcie (domyślnie) | Środowisko | Reklama w telewizji |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Aplikacja | SD/HD/3G/6G SDI | ||
Opis
GTS-L3360-10DCTT to dwukanałowy moduł nadajnika optycznego jednomodowego do zastosowań w transmisji wideo na odległość ponad 10 km na SMF przy długości fali 1310 nm ze złączem dupleksowym LC.Obsługuje szybkości transmisji danych od 50Mb/s do 5,94Gb/s.Ten moduł podwójnego nadajnika został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M i ST-2081.
Jest to dwukanałowy moduł nadajnika optycznego.Każdy kanał składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Moduł podwójnego nadajnika jest zgodny z umową SFP Multi-Source Agreement (MSA) i SFF-8472.
Cechy
Aplikacje
Definicja PIN
