Szczegóły Produktu:
|
| przedmiot: | Pojedynczy nadajnik 6G SDI CWDM | Przepustowość (Gb/s): | 50Mb/s — 5,94Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | SFP | Długość fali (TX): | 1270 ~ 1450 nm CWDM |
| Złącze: | LC Simplex | Zasięg: | 20km |
| Przydzielenie pinu: | Non-MSA | Atrakcja: | Pojedynczy nadajnik DVI CWDM |

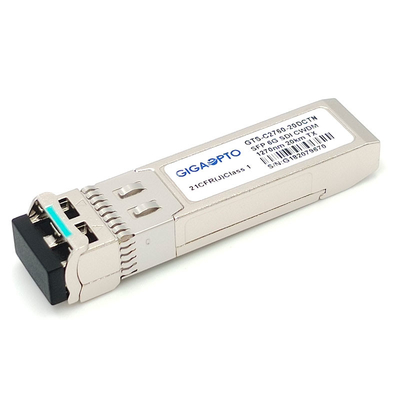

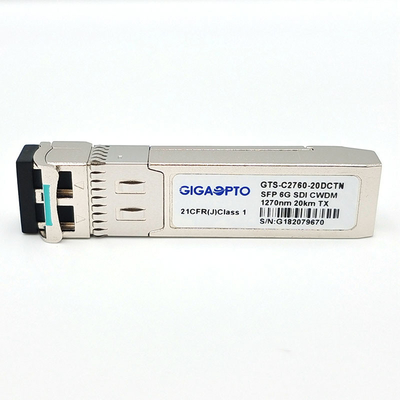

6G SDI CWDM 1270nm-1450nm SFP Pojedynczy moduł nadajnika 20km SMF LC DDM Non MSA
Specyfikacja funkcjonalna
| Nazwa przedmiotu | Pojedynczy nadajnik 6G-SDI CWDM | Numer części | GTS-Cxx60-20DCTN |
| Szerokość pasma (Gb/s) | 50 Mb/s - 5,94 Gb/s | MSA/nie-MSA | Pinout inny niż MSA |
| Formularz /Technologia | SFP/pojedynczy TX | Temperatura | 0 do 70°C (32 do 158°F) |
| Długość fali (TX) | 1270nm ~ 1450nm CWDM | Odległość światłowodu | 20km |
| Złącze | LC Simplex UPC | Typ włókna | G.652 SMF |
| Nadajnik | Laser CWDM DFB | Odbiorca | Nie dotyczy |
| Średnia moc TX (dBm) | -8~ -3dBm | Współczynnik ekstynkcji (dB) | >5dB |
| Wzorce patologiczne wideo | Wsparcie jako domyślne | DDM/DOM | Utrzymany |
| Waga jednostkowa | 25 gram | Czas gwarancji | 3 lata |
| Aplikacje | SD/HD/3G/6G SDI | ||
Opis
Moduł pojedynczego nadajnika wideo GTS-Cxx60-20DCTN 6G SDI firmy Gigaopto jest przeznaczony do jednokanałowych aplikacji transmisji wideo na odległość ponad 20 km przez światłowód jednomodowy G.652 za pośrednictwem kanału o długości fali CWDM od 1270 nm do 1450 nm (20 nm w każdym kroku) ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50Mb/s do 5,94Gb/s.Ten nadajnik został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M i ST-2081.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Ten moduł nadajnika jest w pełni zgodny z MSA SFP i SFF-8472, funkcja cyfrowego monitorowania diagnostycznego w czasie rzeczywistym jest dostępna za pośrednictwem interfejsu I2C.
Nadaje się do zastosowań nadawania cyfrowego w wysokiej rozdzielczości.

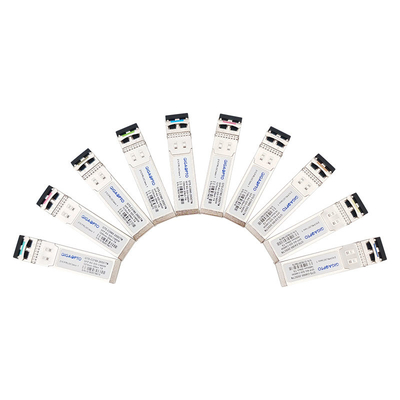

Informacje dotyczące zamawiania
| Numer części | Opis-6Gbps SDI SFP 20km | Kanał CWDM | Maksymalny zasięg (km) | Temperatura |
| GTS-C2760-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1270nm / -C27 | 20km | Kom. |
| GTS-C2960-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1290nm/-C29 | 20km | Kom. |
| GTS-C3160-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1310nm/-C31 | 20km | Kom. |
| GTS-C3360-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1330nm/-C33 | 20km | Kom. |
| GTS-C3560-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1350nm/-C35 | 20km | Kom. |
| GTS-C3760-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1370nm/-C37 | 20km | Kom. |
| GTS-C3960-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1390nm/-C39 | 20km | Kom. |
| GTS-C4160-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1410nm/ -C41 | 20km | Kom. |
| GTS-C4360-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1430nm/-C43 | 20km | Kom. |
| GTS-C4560-20DCTN | Moduł pojedynczego nadajnika 6G SDI CWDM LC Non MSA | 1450nm/-C45 | 20km | Kom. |
Cechy
Aplikacje
Definicja PIN
