Szczegóły Produktu:
|
| Produkt: | Moduł nadajnika 6G-SDI CWDM | Szybkość transmisji danych (Gb/s): | 50Mb/s — 5,94Gb/s |
|---|---|---|---|
| Typ modułu: | Pojedynczy nadajnik | Długość fali: | 1270 ~ 1450 nm CWDM |
| Interfejs: | Gniazdo Simplex LC | Dystans: | 20km |
| MSA/nie MSA: | MSA | OEM/ODM: | Wspierać się |

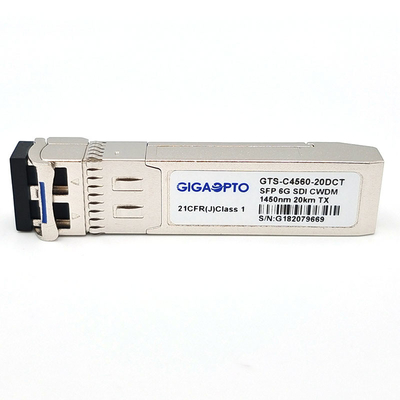

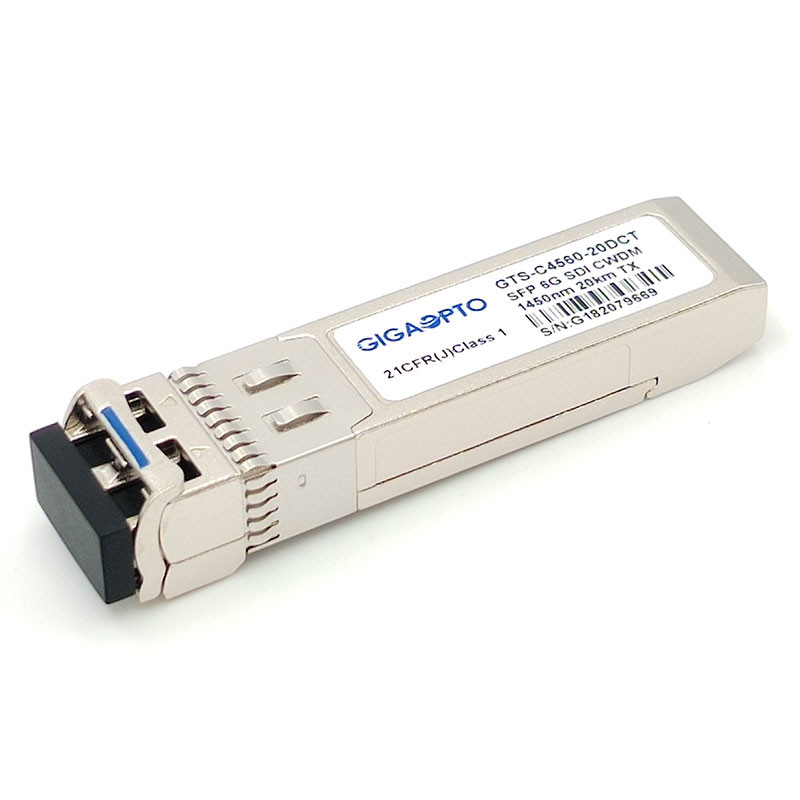

Moduł pojedynczego nadajnika 6G SDI 1270nm-1450nm CWDM 20km LC DOM MSA
Specyfikacja funkcjonalna
| Produkt | Nadajnik 6G-SDI CWDM | Nr części | GTS-Cxx60-20DCT |
| Szybkość transmisji (Gb/s) | 50Mb/s — 5,94Gb/s | Przydzielenie pinu | MSA |
| Rodzaj | Pojedynczy nadajnik | Temperatura | 0 do 70°C (32 do 158°F) |
| Środkowa długość fali (TX) | 1270nm~1450nm | Przenoszenie | 20km |
| Typ złącza | Simpleks LC | Rodzaj kabla | G.652 SMF |
| Typ TX | Laser CWDM DFB | Część RX | Nie dotyczy |
| Moc wyjściowa (dBm) | -8~ -3dBm | Współczynnik ekstynkcji (dB) | >5dB |
| Wzorce patologiczne wideo | Wsparcie jako domyślne | Cyfrowe monitorowanie diagnostyczne | Utrzymany |
| OEM/ODM | Utrzymany | Czas gwarancji | 3 lata |
| Aplikacje | SD/HD/3G/6G SDI | ||
Opis
Pojedynczy moduł nadajnika wideo GTS-Cxx60-20DCT 6G SDI firmy Gigaopto jest przeznaczony do jednokanałowych aplikacji transmisji wideo na odległość ponad 20 km przez światłowód jednomodowy G.652 za pośrednictwem kanału o długości fali CWDM od 1270 nm do 1450 nm (20 nm w każdym kroku) ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50Mb/s do 5,94Gb/s.Ten nadajnik został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M i ST-2081.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Ten moduł nadajnika jest w pełni zgodny z MSA SFP i SFF-8472, funkcja cyfrowego monitorowania diagnostycznego w czasie rzeczywistym jest dostępna za pośrednictwem interfejsu I2C.
Nadaje się do zastosowań nadawania cyfrowego w wysokiej rozdzielczości.

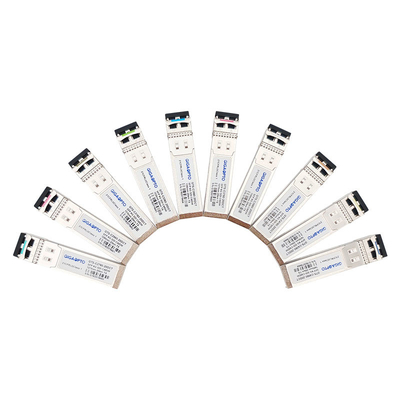

Informacje dotyczące zamawiania
| Numer części | Opis | Szybkość przesyłania danych | Kanał CWDM | Maksymalny zasięg (km) | Kolor zatrzasku |
| GTS-C2760-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1270nm / -C27 | 20km | Jasny fiolet |
| GTS-C2960-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1290nm/-C29 | 20km | Niebieskie niebo |
| GTS-C3160-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1310nm/-C31 | 20km | Żółty zielony |
| GTS-C3360-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1330nm/-C33 | 20km | Żółta ochra |
| GTS-C3560-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1350nm/-C35 | 20km | Różowy |
| GTS-C3760-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1370nm/-C37 | 20km | Beżowy |
| GTS-C3960-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1390nm/-C39 | 20km | Biały |
| GTS-C4160-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1410nm/ -C41 | 20km | Srebro |
| GTS-C4360-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1430nm/-C43 | 20km | Czarny |
| GTS-C4560-20DCT | Moduł pojedynczego nadajnika 6G SDI CWDM LC MSA | 6 Gb/s | 1450nm/-C45 | 20km | Żółty pomarańczowy |
Cechy
Aplikacje
Definicja PIN
