Opis produktów

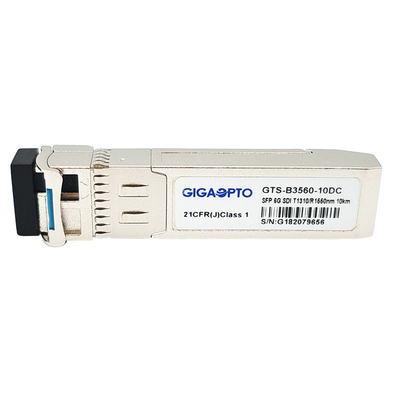

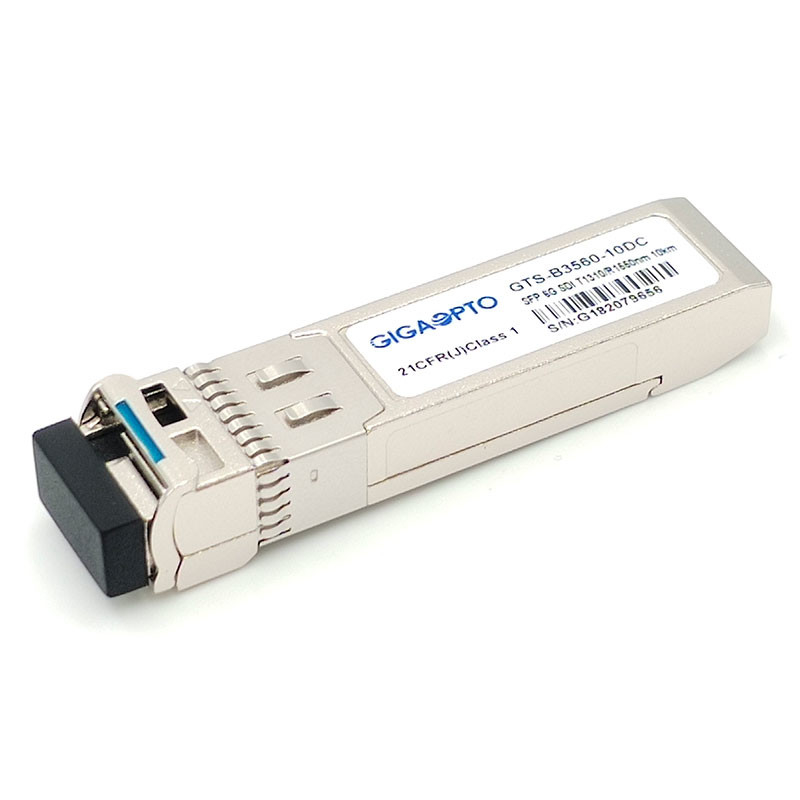

Gigaopto GTS-B3560-10DC to jednowłóknowy dwukierunkowy optyczny moduł nadawczo-odbiorczy SFP przeznaczony do zastosowań związanych z transmisją wideo.

Transceiver jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 5,94 Gb/s i obsługuje patologiczne wzorce SDI dla SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M i ST-2081, maksymalna odległość 10 km jest osiągalna przy patologicznych parametrach 6 Gb/s sygnały po światłowodzie jednomodowym (SMF) ze złączem simplex LC.

Transceiver składa się z trzech sekcji: nadajnika laserowego 1310nm DFB, fotodiody PIN 1550nm zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA), Reclockerem i kontrolerem MCU.Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.

Specyfikacja funkcjonalna

Cechy

• Obsługuje patologiczne wzorce wideo dla SD-SDI, HD-SDI, 3G-SDI i 6G-SDI
• Operacyjna szybkość transmisji danych od 50 Mb/s do 5,94 Gb/s
• Metalowy dom, niski EMI
• Nadajnik 1310nm-TX DFB i fotodetektor 1550nm-RX PIN
• Odległość światłowodu do 10 km ze złączem LC duplex
• Pojedynczy zasilacz 3,3 V
• Hot Pluggable, niskie zużycie energii
• Zgodny z SFP MSA i SFF-8472
• Cyfrowe monitorowanie diagnostyczne w czasie rzeczywistym przez interfejs I2C
• Temperatura obudowy operacyjnej:

0°C do +70°C

-40°C do +85°C

• Zgodny z RoHS-6 i bezołowiowy

Aplikacje

• Kamera, wideo, monitorowanie bezpieczeństwa itp.
• Interfejsy usług 4K/HDTV/SDTV

Definicja PIN
