Szczegóły Produktu:
|
| Nazwa produktu: | Nadajnik-odbiornik 6G SDI CWDM | Szybkość przesyłania danych: | 50Mbps~6Gbps |
|---|---|---|---|
| Pakiet: | SFP | Interfejs: | LC Duplex |
| Zasięg włókien: | 20km | słowa kluczowe: | Transceiver 6G UHD-SDI |
6 GBpsCWDM 1270nm - 1450nmModuł nadawczo-odbiorczy wideo dla SD/HD/3G/6G/SDI
Opis produktów6Seria nadajników-odbiorników G-SDI CWDM SFP 1270nm ~ 1450nm
Ta seria transceiverów wideo 6 Gb/s to wysokowydajny, opłacalny moduł do dwukanałowych aplikacji transmisji wideo.
Obsługuje szybkości transmisji danych od 50 Mb/s do 5,94 Gb/s i jest specjalnie zaprojektowany do niezawodnej wydajności w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M i ST-2081. Maksymalny zasięg łącza do 20 km w trybie pojedynczym -Mode Fiber (SMF) przez długość fali CWDM od 1270nm do 1450nm kanału.
Transceiver zawiera trzy sekcje: laser DFB, fotodiodę PIN zintegrowaną z przedwzmacniaczem transimpedancyjnym (TIA), Reclocker i kontroler MCU.Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.
Specyfikacja funkcjonalna
| Nazwa produktu | 6G wideo CWDM SFP | Szybkość transmisji | 50 Mb/s — 5,94 Gb/s |
| Typ modułu | Nadajnik + Odbiornik | Pinout MSA/nie-MSA | MSA |
| Współczynnik kształtu | SFP | temperatura robocza | Komercyjne/Przemysłowe |
| Kanał długości fali | CWDM (1270~1450)nm | Przenoszenie | 20km |
| Złącze optyczne | Dupleks LC | Rodzaj kabla | G.652 SMF |
| Typ LD | DFB CWDM | Typ PD | SZPILKA |
| Napięcie zasilania | 3,3V | Prąd zasilania | 400mA (maks.) |
| Moc nadajnika | -6~0dBm | czułość odbiornika | < -14dB |
| Wskaźnik wymierania | >7,0 dB | Przeciążenie odbiornika | > 0,5 dBm |
| Diagnostyka cyfrowa | Utrzymany | Gwarancja | 3 lata |
| Obsługa patologicznych wzorców wideo | tak | Waga | 0,025 kg |
| Aplikacja | SD/HD/3G/6G SDI | ||
Cechy
0°C do +70°C
-40°C do +85°C
Aplikacje
Informacje dotyczące zamawiania

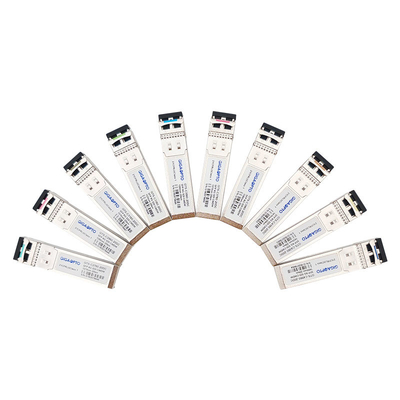

| Numer części | Opis | Szybkość przesyłania danych | Kanał CWDM | Odległość kabla | Kolor zatrzasku |
| GTS-C2760-20DC | Moduł 6G SDI CWDM DFB SFP 1270nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1270nm /-C27 | 20km | Jasny fiolet |
| GTS-C2960-20DC | Moduł 6G SDI CWDM DFB SFP 1290nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1290nm/-C29 | 20km | Niebieskie niebo |
| GTS-C3160-20DC | Moduł 6G SDI CWDM DFB SFP 1310nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1310nm/-C31 | 20km | Żółty zielony |

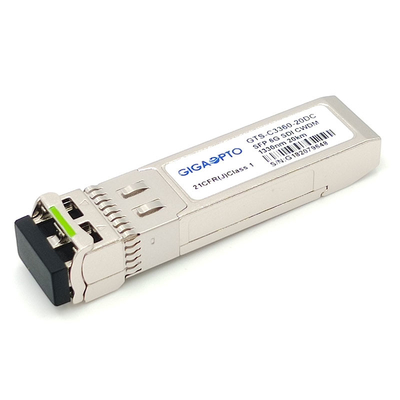

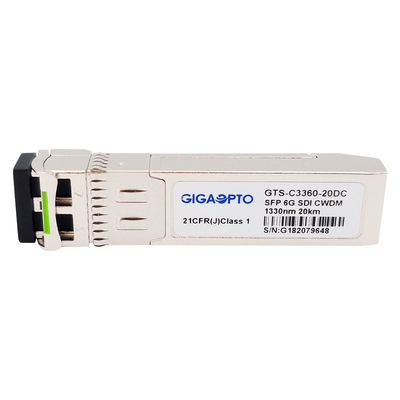

| GTS-C3360-20DC | Moduł 6G SDI CWDM DFB SFP 1330nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1330nm/-C33 | 20km | Żółta ochra |
| GTS-C3560-20DC | Moduł 6G SDI CWDM DFB SFP 1350nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1350nm/-C35 | 20km | Różowy |
| GTS-C3760-20DC | Moduł 6G SDI CWDM DFB SFP 1370nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1370nm/-C37 | 20km | Beżowy |
| GTS-C3960-20DC | Moduł 6G SDI CWDM DFB SFP 1390nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1390nm/-C39 | 20km | Biały |
| GTS-C4160-20DC | Moduł 6G SDI CWDM DFB SFP 1410nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1410nm/ -C41 | 20km | Srebro |
| GTS-C4360-20DC | Moduł 6G SDI CWDM DFB SFP 1430nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1430nm/-C43 | 20km | Czarny |
| GTS-C4560-20DC | Moduł 6G SDI CWDM DFB SFP 1450nm PIN 20km SMF Dual LC MSA | 6 Gb/s | 1450nm/-C45 | 20km | Żółty pomarańczowy |
Definicja PIN
