Szczegóły Produktu:
|
| przedmiot: | Podwójne odbiorniki 3G SFP BiDi | Szybkość przesyłania danych: | 50Mbps-2,97Gbps |
|---|---|---|---|
| Rodzaj: | Podwójne odbiorniki w BOSA | Środkowa długość fali: | RX1_1310nm/RX2_1550nm |
| Złącze: | LC Simplex | Dystans: | 10KM |
| Przydzielenie pinu: | Pinout inny niż MSA | OEM/ODM: | do dyspozycji |
3Gbps Dwukierunkowe podwójne odbiorniki 1310nm/1550nm Cyfrowy moduł sfp wideo/audio Obsługuje wzorce patologiczne wideo dla SD-SDI, HD-SDI i 3G-SDI Nie MSA Pinout 10km LC DDM
Specyfikacja funkcjonalna
| Nazwa produktu | Podwójne odbiorniki 3G-SDI BiDi | Przepustowość (Gb/s) | 50 Mb/s — 2,97 Gb/s |
| Współczynnik kształtu | SFP 2RX w 1-włóknowym | Przydzielenie pinu | Pinout inny niż MSA |
| Wzorce patologiczne wideo | Wspierać się | Temperatura | Podczas pracy: 0 do 70°C (32 do 158°F) |
| Środkowa długość fali (RX) | 1310nm-RX1/1550nm-RX2 | Przenoszenie | 10km |
| Interfejs | Gniazdo Simplex LC | Typ włókna | FNP |
| NadajnikCzęść | Nie dotyczy | Typ odbiorników | PIN (2*PIN w BOSA) |
| Napięcie zasilania | 3,3V | Prąd zasilania(maks.) | 200mA |
| Protokoły | SFP MSA | Przeciążenie odbiornika | > 0dBm |
| Czułość odbiornika (PRBS) | SD-SDI:<-20dBm;HD-SDI:<-20dBm;3G-SDI: <-20dBm | ||
| Czułość odbiornika (patologiczna) | SD-SDI:<-16dBm;HD-SDI:<-15dBm;3G-SDI: <-14dBm | ||
| Diagnostyka cyfrowa | Wspierać się | Gwarancja | 3 lata |
| OEM/ODM | Wspierać się | MTBF | 1 000 000 godzin |
| Aplikacja | Kompatybilne interfejsy elektryczno-optyczne SMPTE 297-2006 | ||
| Interfejsy usług HDTV/SDTV | |||
Odległość łącza
| Numer części | SDI | Szybkość przesyłania danych | Maksymalna odległość łącza |
| GTS-B3530-10DCRR | 3G-SDI | 2,97 Gb/s | 10km |
| HD-SDI | 1.485 Gb/s | 21km | |
| SD-SDI | 270 Mb/s | 30km |
Opis

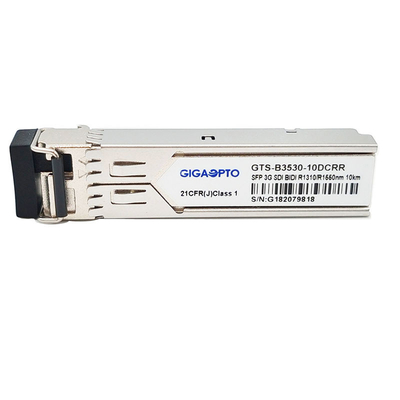

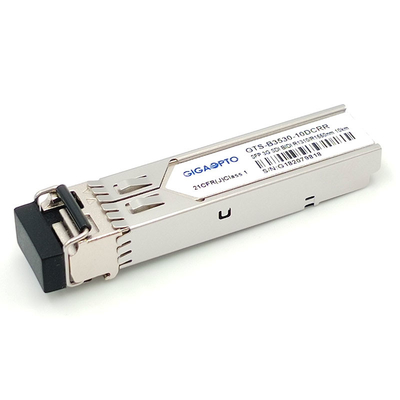

GTS-B3530-10DCRR to jednowłóknowy dwukierunkowy dwukanałowy moduł odbiornika przeznaczony do transmisji optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 297-2006.Obsługuje szybkości transmisji danych od 50Mb/s do 2,97Gb/s.Ten moduł podwójnego odbiornika został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Jest wyposażony w dwa niezależne odbiorniki laserowe 1310 nm i 1550 nm.Każdy odbiornik może odbierać sygnał od 50 Mb/s do 2,97 Gb/s przy do 30 km światłowodu jednomodowego przy użyciu GTS-B3530-10DCTT jako nadajnika.Maksymalna odległość 10 km jest osiągalna przy sygnałach patologicznych 3 Gb/s.
Cechy
Aplikacja
Definicja PIN
