Szczegóły Produktu:
|
| Nazwa produktu: | Podwójne nadajniki 3G-SDI SFP | Przepustowość (Gb/s): | 50Mb/s-2,97Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | Nadajnik + Nadajnik | Długość fali: | 2Tx 1310nm |
| Złącze: | Podwójne gniazdo LC | Przenoszenie: | 10KM |
| Przydzielenie pinu: | Pinout inny niż MSA | DDM: | Utrzymany |
3Gbps 1310nm podwójny nadajnik cyfrowy moduł sfp wideo/audio Obsługuje patologiczne wzorce wideo dla SD-SDI, HD-SDI i 3G-SDI Non MSA Pinout 10km LC DDM
Specyfikacja funkcjonalna
| Nazwa produktu | Podwójny nadajnik 3G-SDI SFP | Przepustowość (Gb/s) | 50 Mb/s - 2,97 Gb/s |
| Typ modułu | Podwójny nadajnik | Przydzielenie pinu | Pinout inny niż MSA |
| Współczynnik kształtu | SFP | Temperatura handlowa | 0 do 70°C (32 do 158°F) |
| Środkowa długość fali (TX) | 1310nm | Długość włókna | 10km @ G.652 |
| Interfejs | Podwójne gniazdo LC | Typ włókna | FNP |
| Typ nadajnika | Laser DFB | Typ odbiornika | Nie dotyczy |
| Napięcie zasilania | 3,3V | Prąd zasilania | 300mA |
| Średnia moc wyjściowa | -5~0 dBm | Wskaźnik wymierania | >5dB |
| DDM | z (domyślnie) | Gwarancja | 3 lata |
| OEM/ODM | Utrzymany | MTBF | 1 000 000 godzin |
| Protokoły | Kompatybilne interfejsy elektryczno-optyczne SMPTE 297-2006 | ||
| Interfejsy usług HDTV/SDTV | |||
Odległość łącza
| Numer części | SDI | Szybkość przesyłania danych | Maksymalna odległość łącza |
| GTS-L3330-10DCTT | 3G-SDI | 2,97 Gb/s | 10km |
| HD-SDI | 1.485 Gb/s | 21km | |
| SD-SDI | 270 Mb/s | 30km |
Opis

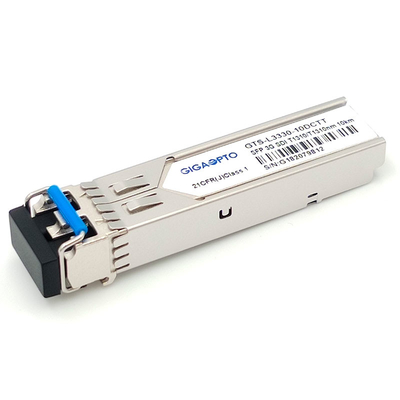

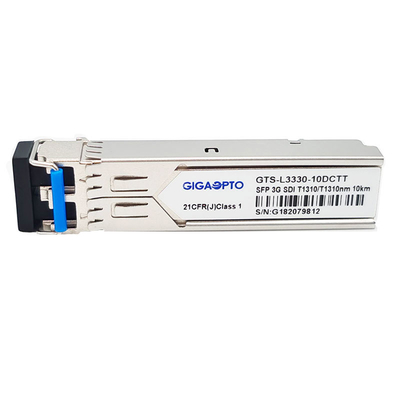

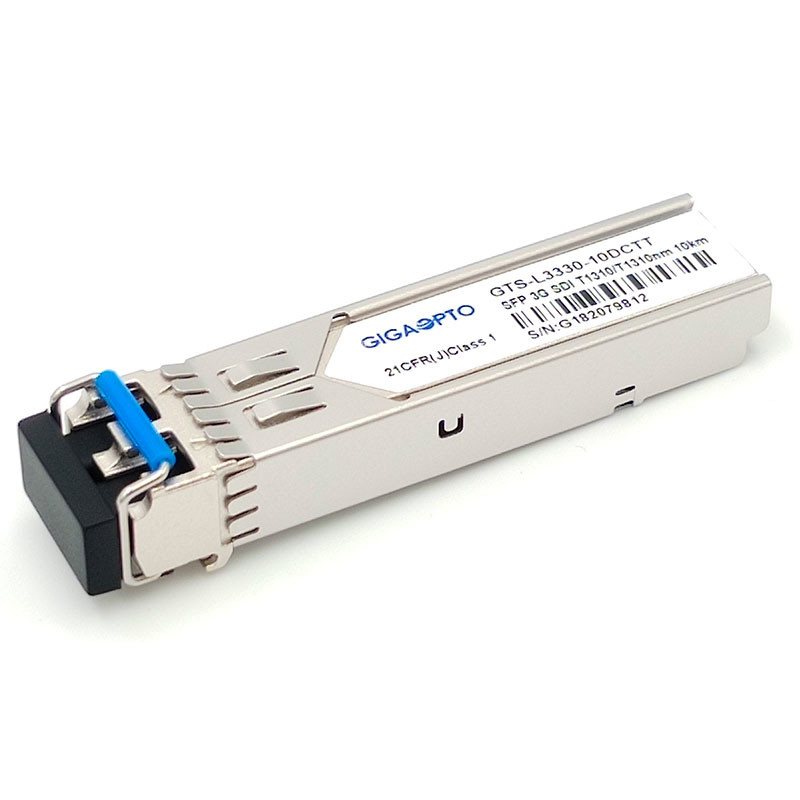

GTS-L3330-10DCTT jest dwukanałowym optycznym nadajnikiem jednomodowym do transmisji wideo na odległość ponad 10 km na SMF przy długości fali 1310 nm ze złączem dupleksowym LC.Obsługuje szybkości transmisji danych od 50Mb/s do 2,97Gb/s.Ten moduł podwójnego nadajnika został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Jest to dwukanałowy moduł nadajnika optycznego.Każdy kanał składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Moduł podwójnego nadajnika jest zgodny z umową SFP Multi-Source Agreement (MSA) i SFF-8472.
Cechy
Aplikacja
Definicja PIN
