Szczegóły Produktu:
|
| Nazwa produktu: | Odbiornik 3G-SDI SFP | Szybkość transmisji (Gb/s): | 50Mb/s-2,97Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | Pojedynczy odbiornik | Długość fali: | RX-1310nm |
| Złącze: | Simpleks LC | Przenoszenie: | 40km |
| Przydzielenie pinu: | Pinout inny niż MSA | DDM: | Bez |
Moduł pojedynczego odbiornika 3G SFP dla SD / HD / 3G SDI 1310nm 10 km LC Non MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | Pojedynczy odbiornik Rx 3G-SDI SFP | Przepustowość (Gb/s) | 50 Mb/s — 2,97 Gb/s |
| Współczynnik kształtu | Tylko odbiornik | Przydzielenie pinu | Pinout inny niż MSA |
| Wzorce patologiczne wideo | Wspierać się | Zakres temperatury | 0 do 70°C |
| Środkowa długość fali (RX) | 1310nm | Długość kabla | 40km |
| Typ złącza | Simplex PC LC | Typ włókna | FNP |
| Część LD | Nie dotyczy | Typ PD | SZPILKA |
| Napięcie zasilania | 3,3 V (typowy) | Prąd zasilania | 150mA (typowy) |
| Protokoły | SFP MSA | Przeciążać | > 0dBm |
| Czułość (PRBS) | SD-SDI:<-20dBm;HD-SDI:<-20dBm;3G-SDI: <-20dBm | ||
| Wrażliwość (patologiczna) | SD-SDI:<-16dBm;HD-SDI:<-15dBm;3G-SDI: <-14dBm | ||
| Cyfrowy monitoring diagnostyczny | Bez | Czas gwarancji | 36 miesięcy |
| OEM/ODM | Wspierać się | MTBF | 1 000 000 godzin |
| Aplikacja |
Kompatybilne interfejsy elektryczno-optyczne SMPTE 297-2006 Interfejsy usług HDTV/SDTV |
||
Opis

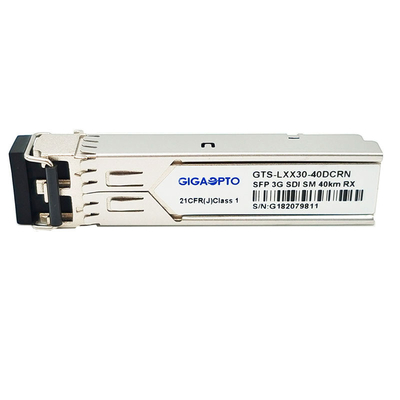

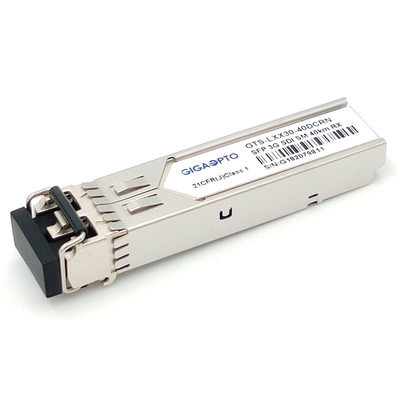

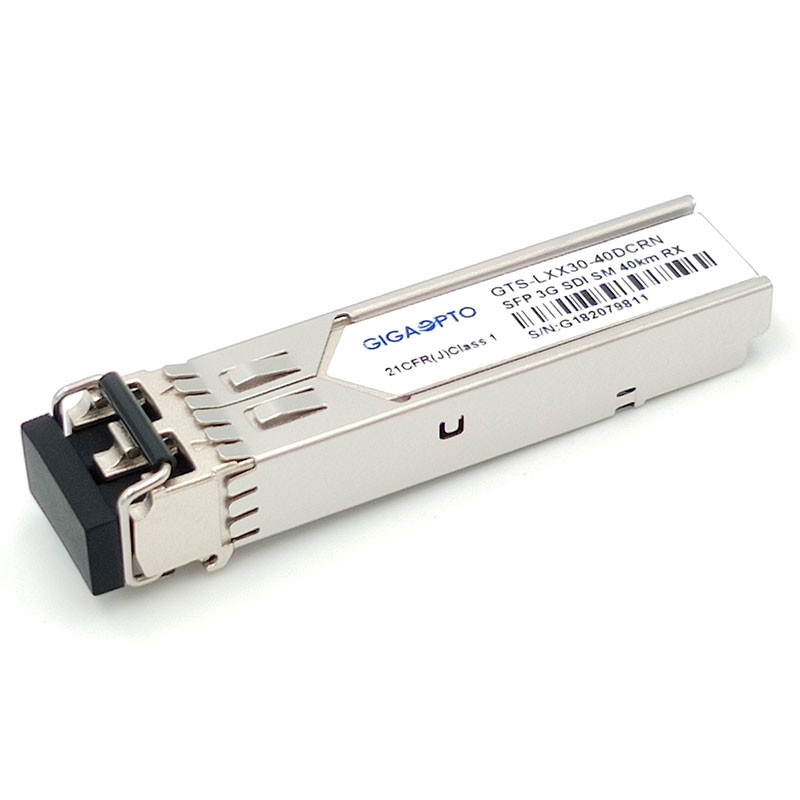

Pojedynczy moduł odbiornika GTS-LXX30-40DCRN 3G Video SFP firmy Gigaopto jest przeznaczony do jednopasmowej transmisji wideo na odległość ponad 40 km na SMF przy długości fali 1310 nm ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50Mb/s do 2,97Gb/s.Ten moduł odbiornika został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Odbiornik składa się z fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Odbiorniki są kompatybilne z SFP Multi-Source Agreement (MSA) i SFF-8472.
Cechy
Aplikacja
Definicja PIN
