Pojedynczy odbiornik wideo 3G 1310nm 10 km Moduł wzorców patologicznych wideo LC DDM Non MSA Pinout

Moduł pojedynczego odbiornika 3G-SDI dla SD / HD / 3G SDI 1310nm 10 km LC DDM Bez pinów MSA

Specyfikacja funkcjonalna

Opis

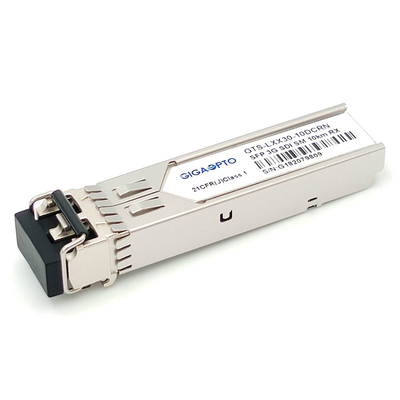

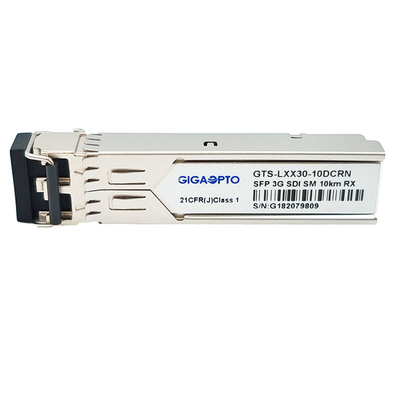

Pojedynczy moduł odbiornika GTS-LXX30-10DCRN 3G Video SFP firmy Gigaopto jest przeznaczony do jednokanałowych aplikacji transmisji wideo na odległość ponad 10 km na SMF przy długości fali 1310 nm ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50Mb/s do 2,97Gb/s.Ten moduł odbiornika został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.

Odbiornik składa się z fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.

Odbiorniki są kompatybilne z SFP Multi-Source Agreement (MSA) i SFF-8472.

Cechy

• Obsługuje patologiczne wzorce wideo dla SD-SDI, HD-SDI i 3G-SDI
• Kompatybilny z SMPTE 297-2006
• Solidna, bezbłędna transmisja sygnałów od 50Mb/s do 2,97Gb/s i do 10km SMF
• Fotodetektor pinowy 1310nm
• Pinout inny niż MSA
• Metalowa obudowa dla niższego EMI
• Cyfrowe funkcje diagnostyczne dostępne przez interfejs I2C
• Kompatybilny z RoHS
• Pojedynczy zasilacz +3.3 V
• Temperatura obudowy: Standard: od 0 do +70°C

Aplikacja

• Konwerter elektryczno-optyczny 3G-SDI/HD-SDI/SD-SDI
• Konwerter optyczno-elektryczny 3G-SDI/HD-SDI/SD-SDI
• Zdalny wyświetlacz cyfrowy lub systemy nadzoru bezpieczeństwa
• Profesjonalna transmisja wideo
• System kina cyfrowego

Definicja PIN
