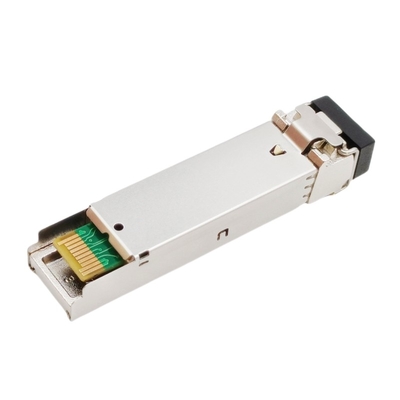

Moduł pojedynczego nadajnika 3G-SDI SFP CWDM 1270nm-1610nm 40KM SMF LC DDM Non MSA

Nadajnik optyczny SFP 3 Gb/sCWDM 1270nm-1610nm 40km Obsługa SMF LC dla sygnałów patologicznych DDM Non MSA Pinout

Specyfikacja funkcjonalna

Opis

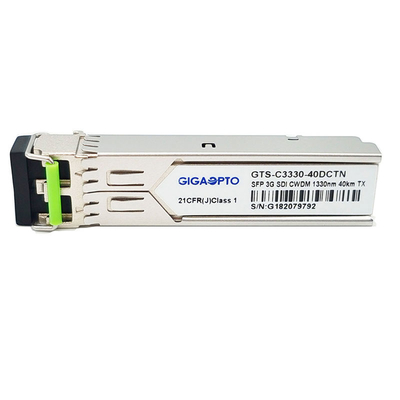

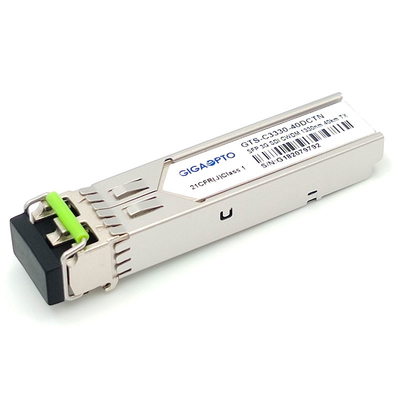

Moduł nadajnika GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP firmy Gigaopto jest przeznaczony do jednokanałowych aplikacji transmisji wideo na odległość ponad 40 km przez SMF za pośrednictwem kanału o długości fali CWDM od 1270 nm do 1610 nm (20 nm na każdy krok) ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50Mb/s do 2,97Gb/s.Ten nadajnik został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.

Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.

Informacje dotyczące zamawiania

Cechy

• Obsługuje patologiczne wzorce wideo dla SD-SDI, HD-SDI i 3G-SDI
• Kompatybilny z SMPTE 297-2006
• Solidna, bezbłędna transmisja sygnałów od 50Mb/s do 3Gb/s i do 40km SMF

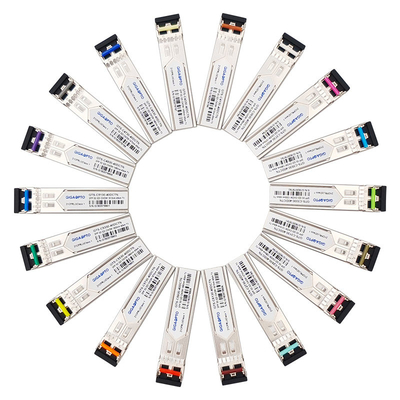

• 18-kanałowy laser CWDM DFB
• Pinout inny niż MSA
• Metalowa obudowa dla niższego EMI
• Cyfrowe monitorowanie diagnostyczne
• Kompatybilny z RoHS
• Pojedynczy zasilacz +3.3 V
• Temperatura obudowy: Standard: od 0 do +70°C

Aplikacja

• Konwerter elektryczno-optyczny 3G-SDI/HD-SDI/SD-SDI
• Konwerter optyczno-elektryczny 3G-SDI/HD-SDI/SD-SDI
• Zdalny wyświetlacz cyfrowy lub systemy nadzoru bezpieczeństwa
• Profesjonalna transmisja wideo
• System kina cyfrowego

Definicja PIN

Uwaga: Society of Motion Picture and Television Engineers, skrót od SMPTE, ma standardy obsługi sygnałów wideo o wysokiej rozdzielczości z patologicznym wzorcem.Standardy SMPTE wymagają obecnie 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) i 424M (3G-SDI).

SMPTE 297-2006: Ten standard definiuje interfejs światłowodowy do transmisji i odbioru sygnałów SDI przy różnych szybkościach transmisji danych: 3G ~ 12G

SMPTE 259M: od 143 do 360 Mb/s

SMPTE 344M: 540 Mb/s

SMPTE 292: 1,485 i 1,485/1,001 Gb/s

SMPTE 424M: 2,97 i 2,97/1,001 Gb/s

Te przepływności są wystarczające dla wideo 1080p przy 50 lub 60 klatkach na sekundę.
