Szczegóły Produktu:
|
| Nazwa produktu: | Nadajnik 3G DVI CWDM SFP | Szybkość transmisji (Gb/s): | 50Mb/s — 3Gb/s |
|---|---|---|---|
| Typ modułu: | Pojedynczy TX | Długość fali/kanał: | 1270~1610nm CWDM TX bez RX |
| Typ złącza: | zbiornik LC | Zasięg: | 20km |
| Przydzielenie pinu: | Nie MSA | DDMI: | Utrzymany |
| Podkreślić: | 20-kilometrowy transceiver wideo SFP,transceiver wideo SFP 1270 nm,transceiver wideo SFP 1610 nm |
||
Nie MSA3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP Wzorce patologiczne wideo Pojedynczy moduł nadajnika 20 km SMF LC DDM
Specyfikacja funkcjonalna
| Nazwa produktu | Nadajnik 3G-SDI CWDM | P/N (nr części) | GTS-Cxx30-20DCTN |
| Przepustowość (Gb/s) | 0,05 Gb/s – 2,97 Gb/s | Pinout MSA/nie-MSA | Nie MSA |
| Typ modułu | Pojedynczy nadajnik | Temperatura | 0 do 70°C (32 do 158°F) |
| Środkowa długość fali (TX) | Kanał C27-C61 | Zasięg | 20km |
| Złącze | LC Simplex | Typ włókna | FNP |
| Typ nadajnika | DFB CWDM | Komponent odbiornika | Bez |
| Średnia moc TX | -8 ~ -3dBm | Wskaźnik wymierania | >5dB |
| Wzorce patologiczne | Wsparcie jako domyślne | DDMI | Utrzymany |
| OEM/ODM | Utrzymany | MTBF | 1 000 000 godzin |
| Aplikacje | Kompatybilne interfejsy elektryczno-optyczne SMPTE 297-2006 | ||
| Interfejsy usług HDTV/SDTV | |||
Opis

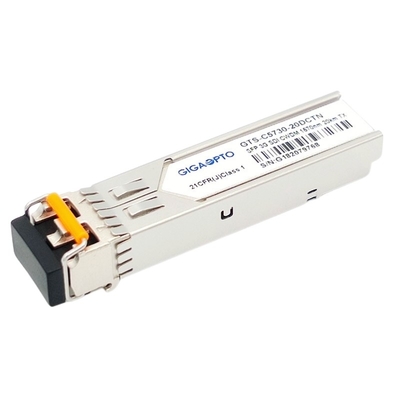

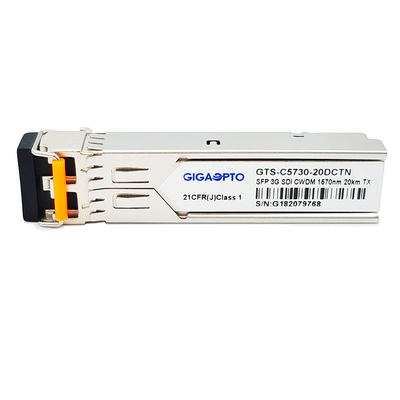

Moduł Gigaopto GTS-Cxx30-20DCTN 3G Video SFP Single-TX jest przeznaczony do jednokanałowych aplikacji transmisji wideo na ponad 20 km przez SMF za pośrednictwem kanału o długości fali CWDM od 1270 nm do 1610 nm (20 nm każdy krok) ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50Mb/s do 2,97Gb/s.Ten nadajnik został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Informacje dotyczące zamawiania

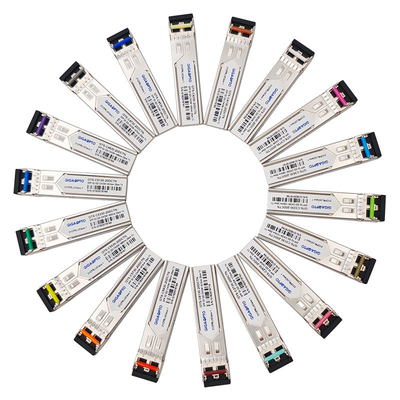

| Numer części | Opis- 3G DVI CWDM Pojedynczy TX | Kanał CWDM | Zasięg | Przydzielenie pinu | Kolor zatrzasku |
| GTS-C2730-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1270nm / -C27 | 20km | Nie MSA | Jasny fiolet |
| GTS-C2930-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1290nm/-C29 | 20km | Nie MSA | Niebieskie niebo |
| GTS-C3130-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1310nm/-C31 | 20km | Nie MSA | Żółty zielony |
| GTS-C3330-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1330nm/-C33 | 20km | Nie MSA | Żółta ochra |
| GTS-C3530-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1350nm/-C35 | 20km | Nie MSA | Różowy |
| GTS-C3730-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1370nm/-C37 | 20km | Nie MSA | Beżowy |
| GTS-C3930-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1390nm/-C39 | 20km | Nie MSA | Biały |
| GTS-C4130-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1410nm/ -C41 | 20km | Nie MSA | Srebro |
| GTS-C4330-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1430nm/-C43 | 20km | Nie MSA | Czarny |
| GTS-C4530-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1450nm/-C45 | 20km | Nie MSA | Żółty pomarańczowy |
| GTS-C4730-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1470nm / -C47 | 20km | Nie MSA | Szary |
| GTS-C4930-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1490nm/-C49 | 20km | Nie MSA | Vlolet |
| GTS-C5130-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1510nm/-C51 | 20km | Nie MSA | Niebieski |
| GTS-C5330-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1530nm/-C53 | 20km | Nie MSA | Zielony |
| GTS-C5530-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1550nm/-C55 | 20km | Nie MSA | Żółty |
| GTS-C5730-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1570nm/-C57 | 20km | Nie MSA | Pomarańczowy |
| GTS-C5930-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1590nm/-C59 | 20km | Nie MSA | Czerwony |
| GTS-C6130-20DCTN | Pojedynczy nadajnik 3G CWDM SFP | 1610nm/-C61 | 20km | Nie MSA | brązowy |
Cechy
Komercyjny zakres temperatur obudowy: 0 ℃ do 70 ℃
Aplikacja
Definicja PIN
