Szczegóły Produktu:
|
| Nazwa produktu: | 3G-SDI CWDM SFP TX | Szybkość transmisji danych (Gb/s): | 50M - 3G |
|---|---|---|---|
| Typ modułu: | Pojedynczy nadajnik | Długość fali: | 1270~1610nm CWDM TX bez RX |
| Złącze: | zbiornik LC | Przenoszenie: | 20km |
| Przydzielenie pinu: | MSA | Gwarancja: | 3 LATA |
| Słowa kluczowe 1: | SFP 3 Gb/s DVI | Słowa kluczowe 2: | Pojedynczy nadajnik wideo CWDM |
| Podkreślić: | Nadajnik-odbiornik wideo DVI SFP,nadajnik-odbiornik wideo CWDM SFP,nadajnik CWDM SFP |
||
MSA3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP Wzorce patologiczne wideo Pojedynczy moduł nadajnika 20 km SMF LC DDM
Specyfikacja funkcjonalna
| Nazwa produktu | 3G-SDI CWDM SFP TX | P/N (nr części) | GTS-Cxx30-20DCT |
| Pasmo | 50Mb/s — 2,97Gb/s | Przydzielenie pinu | MSA |
| Typ modułu | Pojedynczy nadajnik | Temperatura | 0 do 70°C (32 do 158°F) |
| Środkowa długość fali (TX) | 1270nm~1610nm | Zasięg | 20km |
| Typ złącza | Pojemnik LC | Typ włókna | FNP |
| Typ nadajnika | Laser CWDM DFB | Typ odbiornika | Nie dotyczy |
| Wzorce patologiczne | Wsparcie jako domyślne | DDM | Utrzymany |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Aplikacje | HD-SDI /SD-SDI /3G-SDI | ||
Opis
Moduł Gigaopto GTS-Cxx30-20DCT 3G Video SFP Single-TX jest przeznaczony do jednokanałowych aplikacji transmisji wideo powyżej 20KM przez SMF za pośrednictwem kanału o długości fali CWDM od 1270nm do 1610nm (20nm każdy krok) ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50Mb/s do 2,97Gb/s.Ten nadajnik został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Informacje dotyczące zamawiania

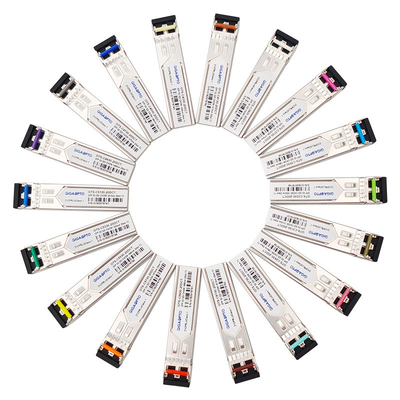

| Numer części | Opis- 3G DVI CWDM Pojedynczy TX | Kanał CWDM | Zasięg | MSA | Kolor zatrzasku |
| GTS-C2730-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1270nm / -C27 | 20km | MSA | Jasny fiolet |
| GTS-C2930-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1290nm/-C29 | 20km | MSA | Niebieskie niebo |
| GTS-C3130-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1310nm/-C31 | 20km | MSA | Żółty zielony |
| GTS-C3330-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1330nm/-C33 | 20km | MSA | Żółta ochra |
| GTS-C3530-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1350nm/-C35 | 20km | MSA | Różowy |
| GTS-C3730-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1370nm/-C37 | 20km | MSA | Beżowy |
| GTS-C3930-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1390nm/-C39 | 20km | MSA | Biały |
| GTS-C4130-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1410nm/ -C41 | 20km | MSA | Srebro |
| GTS-C4330-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1430nm/-C43 | 20km | MSA | Czarny |
| GTS-C4530-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1450nm/-C45 | 20km | MSA | Żółty pomarańczowy |
| GTS-C4730-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1470nm / -C47 | 20km | MSA | Szary |

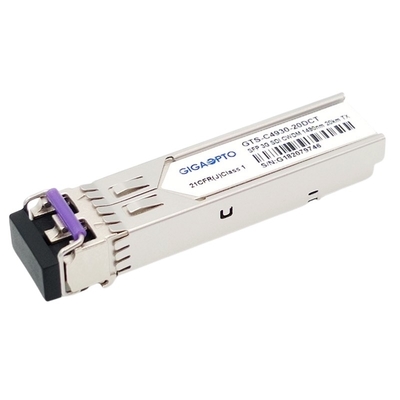

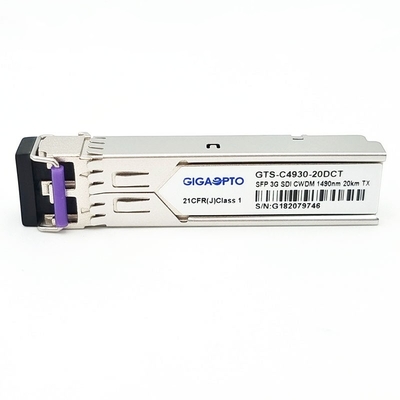

| GTS-C4930-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1490nm/-C49 | 20km | MSA | Vlolet |
| GTS-C5130-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1510nm/-C51 | 20km | MSA | Niebieski |
| GTS-C5330-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1530nm/-C53 | 20km | MSA | Zielony |
| GTS-C5530-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1550nm/-C55 | 20km | MSA | Żółty |
| GTS-C5730-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1570nm/-C57 | 20km | MSA | Pomarańczowy |
| GTS-C5930-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1590nm/-C59 | 20km | MSA | Czerwony |
| GTS-C6130-20DCT | Moduł pojedynczego nadajnika 3G-SDI/HD-SDI/SD-SDI CWDM SFP | 1610nm/-C61 | 20km | MSA | brązowy |
Cechy
Aplikacja
Definicja PIN
Uwaga: Society of Motion Picture and Television Engineers, skrót od SMPTE, ma standardy obsługi sygnałów wideo o wysokiej rozdzielczości z patologicznym wzorcem.Standardy SMPTE wymagają obecnie 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) i 424M (3G-SDI).
SMPTE 297-2006: Ten standard definiuje interfejs światłowodowy do transmisji i odbioru sygnałów SDI przy różnych szybkościach transmisji danych: 3G ~ 12G
SMPTE 259M: od 143 do 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 i 1,485/1,001 Gb/s
SMPTE 424M: 2,97 i 2,97/1,001 Gb/s
Te przepływności są wystarczające dla wideo 1080p przy 50 lub 60 klatkach na sekundę.
