Szczegóły Produktu:
|
| Nazwa produktu: | Pojedynczy nadajnik 3G SMPTE SFP | Szybkość transmisji (Gb/s): | 50M - 2,97G |
|---|---|---|---|
| Środkowa długość fali: | TX1550nm bez odbiornika | Przydzielenie pinu: | Pin-out NIE MSA |
| Komponent optyczny: | Laser DFB | Przenoszenie: | 40KM na SMF |
| Obsługa patologicznych wzorców wideo: | TAK | słowa kluczowe: | Nadajnik wideo 3G |
| Podkreślić: | Transceiver wideo SFP inny niż MSA,transceiver wideo SFP 1550nm,SFP TX |
||
Pojedynczy nadajnik SMPTE 3Gb/s SFP 1550nm DFB 40km obsługuje patologiczne wzorce wideo dla SD-SDI, HD-SDI i 3G-SDI bez MSA
Specyfikacja funkcjonalna
| Nazwa produktu | Pojedynczy nadajnik 3G SMPTE SFP | Nr części | GTS-L1530-40DCTN |
| Szybkość transmisji (Gb/s) | 50M - 2,97G | Przydzielenie pinu | Pin-out bez MSA |
| Typ modułu | Tylko nadajnik | Temperatura pracy | 0° do 70° |
| Długość fali (TX) | 1550nm | Transmisja światłowodowa | 40km |
| Typ złącza | LC | Typ włókna | FNP |
| Nadajnik | Laser DFB | Odbiorca | Nie dotyczy |
| Napięcie zasilania | 3,3V | Prąd (maks.) | 350mA |
| Uruchomiona moc | -2~+3dBm | ER | >5,0 dB |
| Wzorce patologiczne | Wsparcie jako domyślne | DDM | TAk |
| OEM/ODM | Wspierać się | Protokoły | SFP MSA |
| Aplikacje | SD/HD/3G SDI | ||
Opis

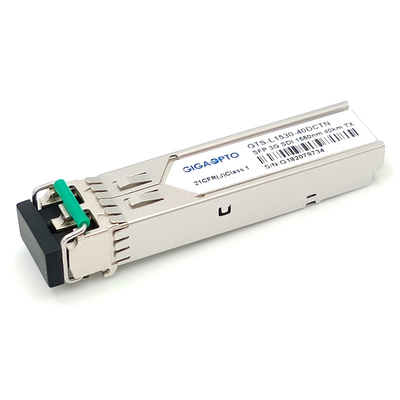

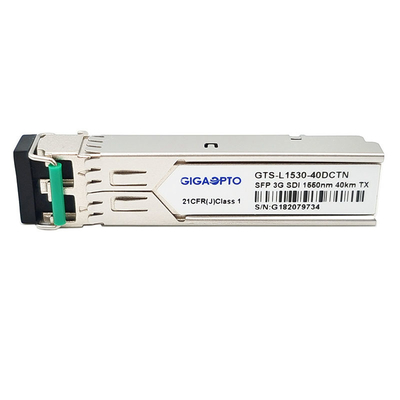

Moduł nadajnika Single TX GTS-L1530-40DCTN 3G SMPTE SFP firmy Gigaopto jest przeznaczony do aplikacji 1-kanałowej transmisji wideo na ponad 40 km w światłowodzie jednomodowym przez długość fali 1550 nm ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50Mb/s do 2,97Gb/s.Ten nadajnik został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Cechy
Aplikacja
Definicja PIN
Uwaga: Society of Motion Picture and Television Engineers, skrót od SMPTE, ma standardy obsługi sygnałów wideo o wysokiej rozdzielczości z patologicznym wzorcem.Standardy SMPTE wymagają obecnie 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) i 424M (3G-SDI).
SMPTE 297-2006: Ten standard definiuje interfejs światłowodowy do transmisji i odbioru sygnałów SDI przy różnych szybkościach transmisji danych: 3G ~ 12G
SMPTE 259M: od 143 do 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 i 1,485/1,001 Gb/s
SMPTE 424M: 2,97 i 2,97/1,001 Gb/s
Te przepływności są wystarczające dla wideo 1080p przy 50 lub 60 klatkach na sekundę.
