Szczegóły Produktu:
|
| Nazwa produktu: | Moduł wideo 3G SFP Single-TX | Przepustowość (Gb/s): | 50M - 2,97G |
|---|---|---|---|
| Środkowa długość fali: | TX1550nm bez RX | Przydzielenie pinu: | Pin-out MSA |
| Złącze optyczne: | zbiornik LC | Zasięg: | 40KM na SMF |
| Temp: | Reklama w telewizji | słowa kluczowe: | Wideo SFP |
| Podkreślić: | Nadajnik wideo SFP,nadajnik SFP 3 Gb / s,nadajnik SFP 1550 nm |
||
MSA 3G-SDI SFP Tx Tylko 1550nm 40km Wzory patologiczne wideo Pojedynczy moduł nadajnika DDM
Specyfikacja funkcjonalna
| Nazwa produktu | Wideo 3G SFP Single-TX | Nr części | GTS-L1530-40DCT |
| Szybkość transmisji (Gb/s) | Do 2,97G | Przydzielenie pinu | Pin-out MSA |
| Typ modułu | Pojedynczy nadajnik | Temperatura pracy | 0 do 70°C |
| Długość fali (TX) | 1550nm | Zasięg włókien | 40km |
| Złącze optyczne | LC | Typ włókna | Światłowód jednomodowy |
| Nadajnik | Laser DFB | Odbiorca | Nie dotyczy |
| Napięcie zasilania | 3,3V | Prąd (maks.) | 350mA |
| Uruchomiona moc | -2~+3dBm | ER | >5,0 dB |
| Wzorce patologiczne | Wsparcie jako domyślne | DDM | Z |
| OEM/ODM | TAk | Protokoły | SFP MSA |
| Aplikacje | SD/HD/3G SDI | ||
Opis

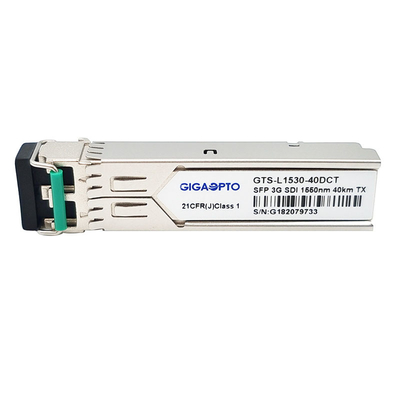

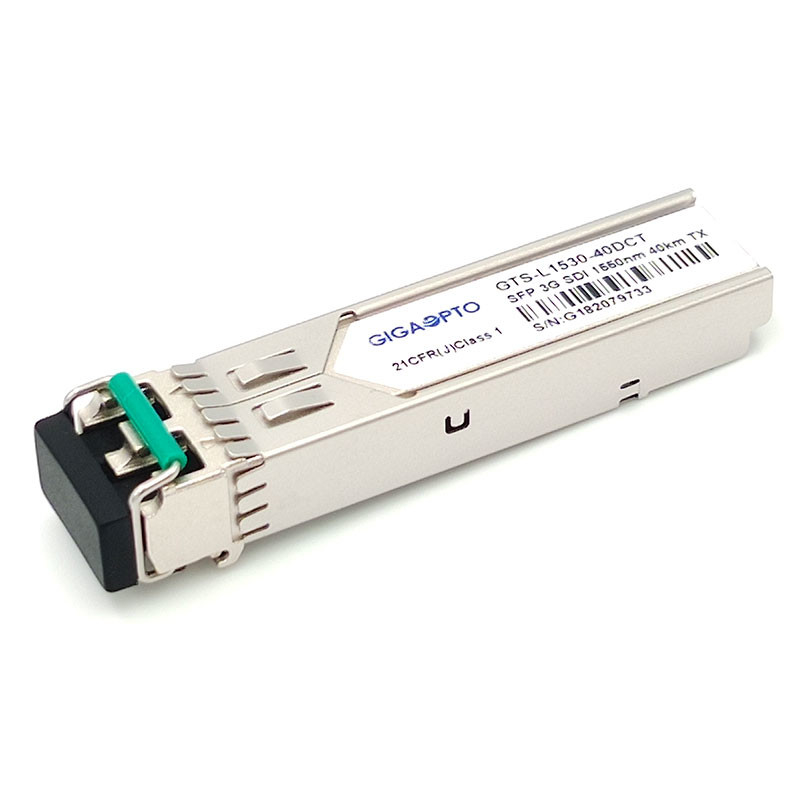

Moduł Gigaopto GTS-L1530-40DCT 3G Video SFP Single-TX jest przeznaczony do jednokanałowych aplikacji transmisji wideo na odległość ponad 40 km na SMF za pomocą długości fali 1550nm ze złączem simplex LC.Obsługuje szybkości transmisji danych od 50 Mb/s do 2,97 Gb/s. Ten nadajnik został specjalnie zaprojektowany do wysokiej wydajności w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Cechy
Aplikacja
Definicja PIN
Uwaga: Society of Motion Picture and Television Engineers, skrót od SMPTE, ma standardy obsługi sygnałów wideo o wysokiej rozdzielczości z patologicznym wzorcem.Standardy SMPTE wymagają obecnie 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) i 424M (3G-SDI).
SMPTE 297-2006: Ten standard definiuje interfejs światłowodowy do transmisji i odbioru sygnałów SDI przy różnych szybkościach transmisji danych: 3G ~ 12G
SMPTE 259M: od 143 do 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 i 1,485/1,001 Gb/s
SMPTE 424M: 2,97 i 2,97/1,001 Gb/s
Te przepływności są wystarczające dla wideo 1080p przy 50 lub 60 klatkach na sekundę.
